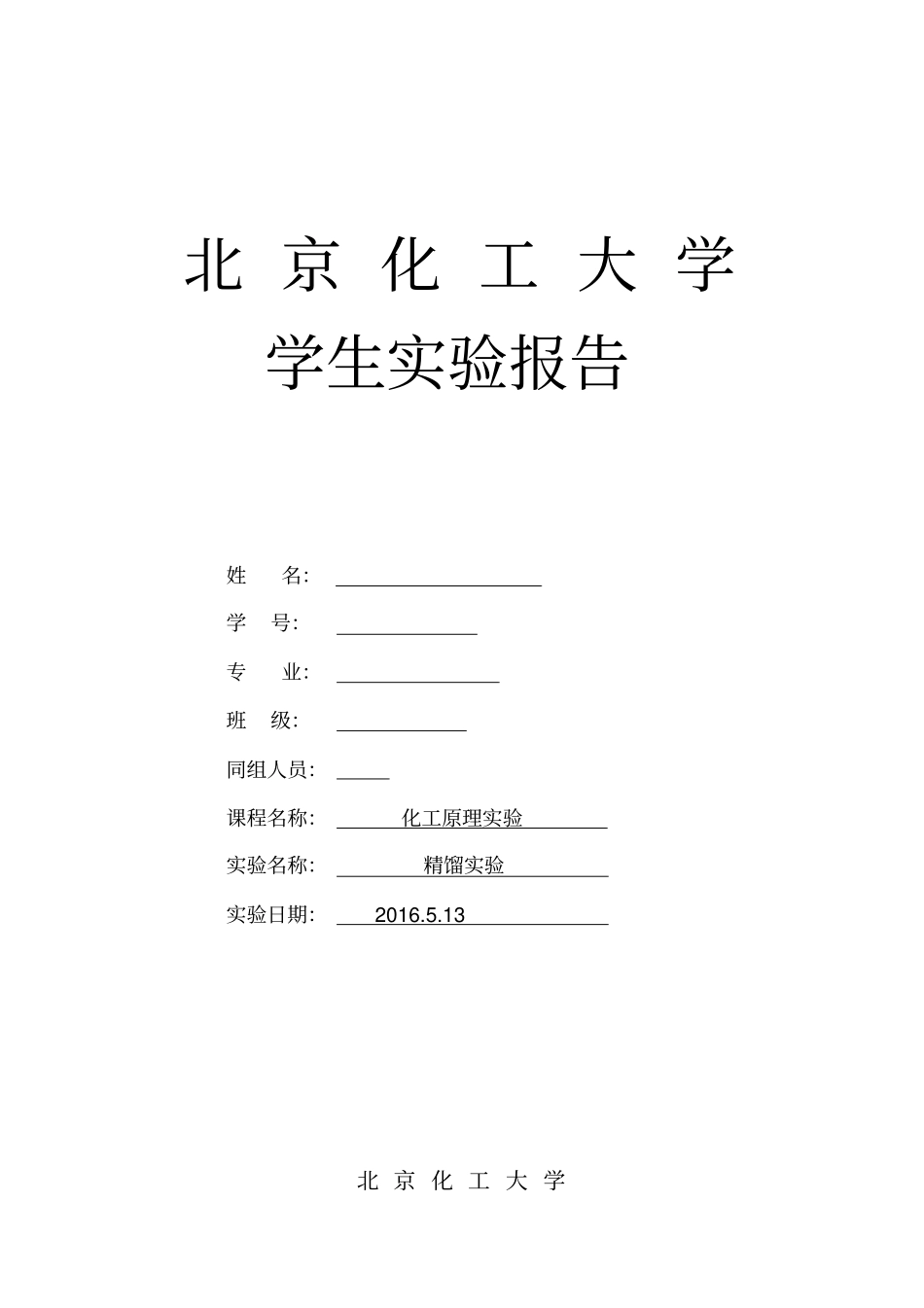

化工大学精馏实验报告汇总北 京 化 工 大 学学生实验报告姓名：学号：专业：班级：同组人员：课程名称：化工原理实验实验名称：精馏实验实验日期： 2016.5.13 北 京 化 工 大 学1 实验五 精馏实验摘要：本实验通过测定稳定工作状态下塔顶、塔釜及任意两块塔板的液相折光度，得到该处液相浓度，根据数据绘出x-y 图并用图解法求出理论塔板数，从而得到全回流时的全塔效率及单板效率。通过实验，了解精馏塔工作原理。关键词：精馏，图解法，理论板数，全塔效率，单板效率。一、目的及任务①熟悉精馏的工艺流程，掌握精馏实验的操作方法。②了解板式塔的结构，观察塔板上汽- 液接触状况。③测定全回流时的全塔效率及单塔效率。④测定部分回流时的全塔效率。⑤测定全塔的浓度（或温度）分布。⑥测定塔釜再沸器的沸腾给热系数。二、基本原理在板式精馏塔中，由塔釜产生的蒸汽沿塔逐板上升与来自塔顶逐板下降的回流液，在塔板上实现多次接触，进行传热与传质，使混合液达到一定程度的分离。回流是精馏操作得以实现的基础。塔顶的回流量与采出量之比，称为回流比。回流比是精馏操作的重要参数之一，其大小影响着精馏操作的分离效果和能耗。回流比存在两种极限情况：最小回流比和全回流。若塔在最小回流比下操作，要完成分离任务，则需要无穷多塔板的精馏塔。当然，这不符合工业实际，所以最小回流比只是一个操作限度。若操作处于全回流时，既无任何产品采出，也无原料加入，塔顶的冷凝液全部返回塔中，这在生产中午实际意义。但是由于此时所需理论板数最少，又易于达到稳定，故常在工业装置的开停车、排除故障及科学研究时采用。实际回流比常取最小回流比的1.2 ～2.0 倍。在精馏操作中，若回流系统出2 现故障，操作情况会急剧恶化，分离效果也将变坏。板效率是体现塔板性能及操作状况的主要参数，有以下两种定义方法。（1）总板效率 E E=N/Ne 式中 E ——总板效率； N——理论板数（不包括塔釜） ； Ne——实际板数。(2) 单板效率 Eml Eml=(x n-1-x n)/(xn-1-x n*) 式中 E ml——以液相浓度表示的单板效率； xn ，xn-1——第 n 块板和第 n-1 块板的液相浓度； xn*——与第 n 块板气相浓度相平衡的液相浓度。总板效率与单板效率的数值通常由实验测定。单板效率是评价塔板性能优劣的重要数据。物系性质、板型及操作负荷是影响单板效率的重要因数。当物系与板型确定后，可通过改变气液负荷达到最高板效率；对于...
