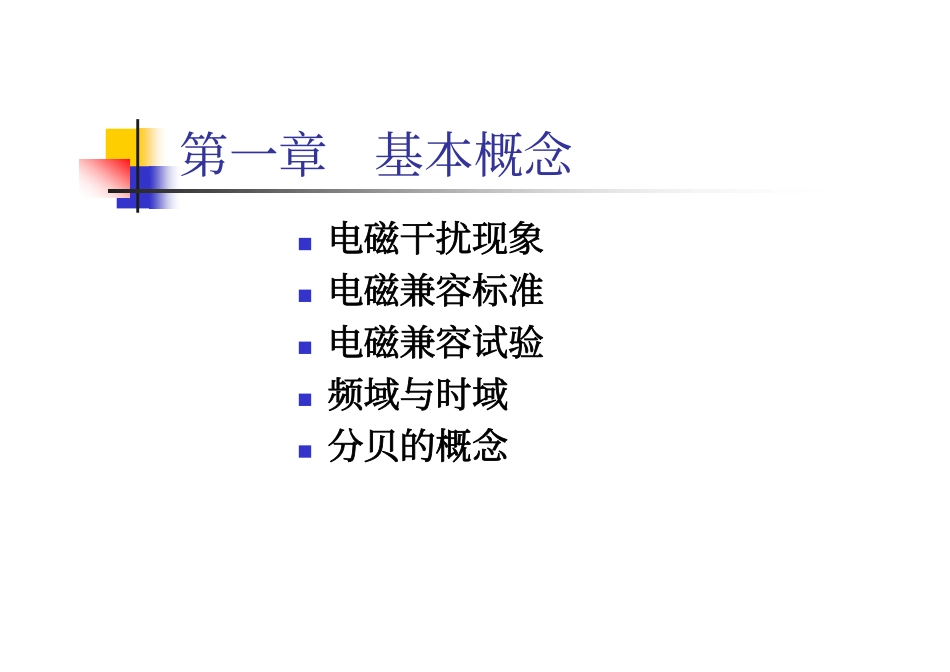

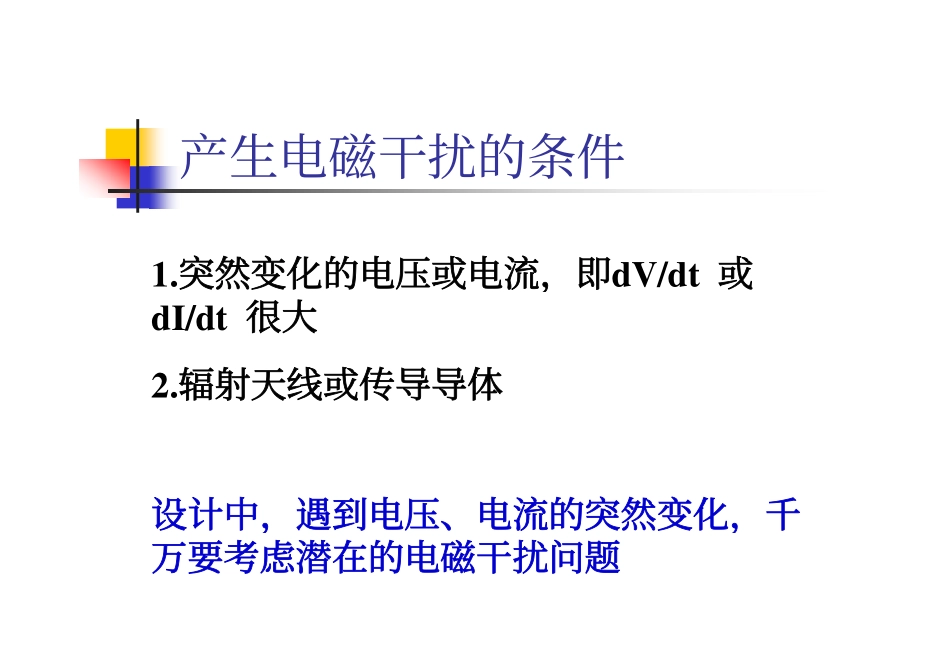

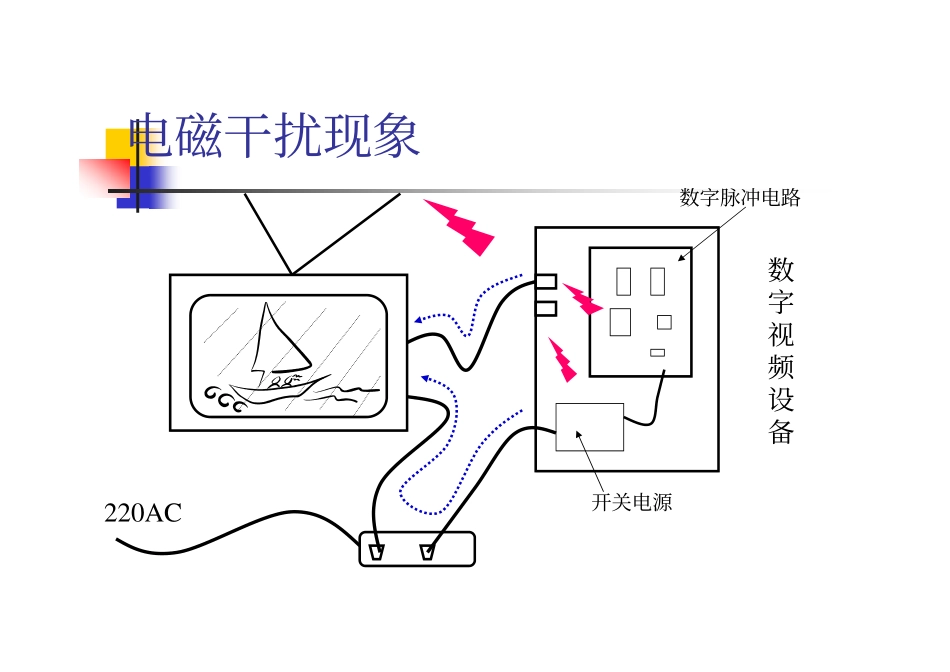

第一章基本概念 电磁干扰现象 电磁兼容标准 电磁兼容试验 频域与时域 分贝的概念电磁干扰现象开关电源数字脉冲电路数字视频设备220AC产生电磁干扰的条件1.突然变化的电压或电流，即dV/dt 或dI/dt 很大2.辐射天线或传导导体设计中，遇到电压、电流的突然变化，千万要考虑潜在的电磁干扰问题常见干扰源雷电NEMP脉冲电路ESD无线通信感性负载通断直流电机、变频调速器电磁兼容标准的内容电磁兼容标准的内容电磁兼容标准干扰发射敏感度传导辐 射传导辐射电源线信号/控制线天线端口电场磁场电源线/信号线射频瞬态天线端口电场磁场静电放电电磁兼容标准体系基础标准电磁兼容标准通用标准产品标准被引用到被引用到标准编号的识别GB     -    GJB    -  质量技术监督局, 国防部门中国VCCIVCCI日本FCC Part  , MIL-STD.  FCC，DOD美国EN     CENELEC欧共体IEC     TC77IECCISPR Pub.  CISPRIEC标 准 编 号制订单位国家或组织电磁兼容试验场地电磁发射试验敏感度或抗扰度试验：开阔场（民用标准）屏蔽暗室可在普通环境中，但是注意对周围设备的影响辐射发射测试EUT旋转找最大面0.8m1 ~ 4m1、3、10、30 米屏蔽墙测试仪浪涌（模拟雷电干扰）试验装置信号电缆用的耦合解耦网络接电网接辅助设备EUT发生器或耦合器之间的电缆小于2米保护地线要能够承受浪涌电流浪涌敏感度试验波形10s0.5s50s1.2s8s20s电压电流ttt电压电快速脉冲试验装置容性卡钳距参考地100mm,轮流卡每根电缆EUT与参考地平面之间的距离大于100mm参考地平面的每个边要超出EUT100mm并与大地相连EUT与发生器或卡钳之间的电源线或信号线长度小于1米脉冲群信号源连辅助设备与端接电快速脉冲试验波形（模拟感性负载断开）双指数脉冲15ms脉冲串(5kHz)脉冲串间隔是300ms静电放电现象＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋放电电流 I1ns100nsIt静电放电试验装置水平耦合板>1.60.8mEUT绝缘垫垂直耦合板500mm正方形，距EUT100mm直接对EUT放电垂直板间接放电绝缘桌参考地板 > 1m2边沿比耦合板外延 > 500mm耦合板通过470k电阻接地对于落地设备，水平耦合板=垂直耦合板，EUT放在100mm厚的绝缘板上水平板间接放电分贝(dB) 的概念分贝的定义：分贝数 ＝ 10lg P2P1P1、P2 是两个功率数值，对于电流或电压，定义如下：电压增益的分贝数 ＝ 20lg V2V1电流增益的...
