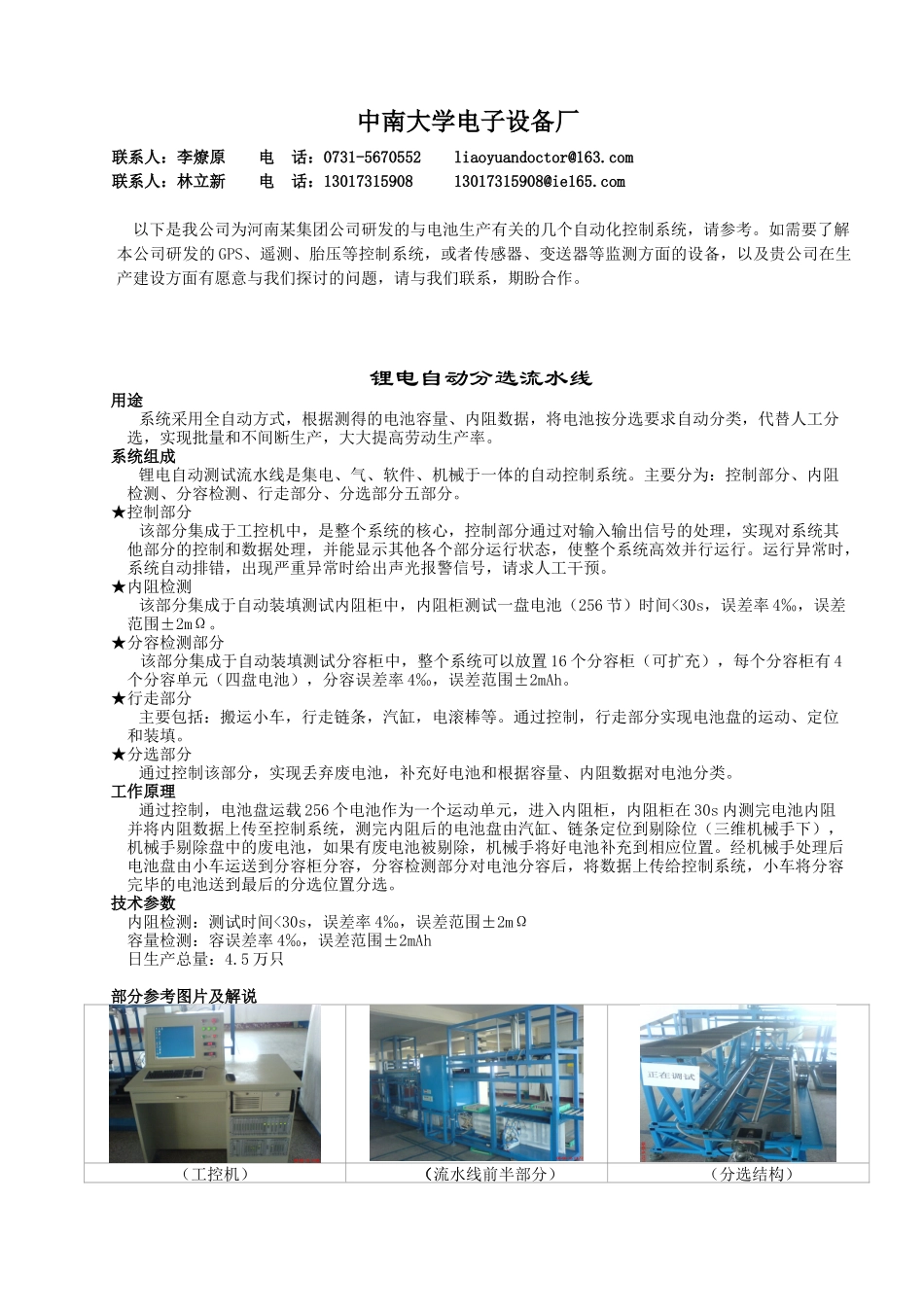

中南大学电子设备厂联系人：李燎原 电 话：0731-5670552 liaoyuandoctor@163.com联系人：林立新 电 话：13017315908 13017315908@ie165.com 以下是我公司为河南某集团公司研发的与电池生产有关的几个自动化控制系统，请参考。如需要了解本公司研发的 GPS、遥测、胎压等控制系统，或者传感器、变送器等监测方面的设备，以及贵公司在生产建设方面有愿意与我们探讨的问题，请与我们联系，期盼合作。锂电自动分选流水线用途系统采用全自动方式，根据测得的电池容量、内阻数据，将电池按分选要求自动分类，代替人工分选，实现批量和不间断生产，大大提高劳动生产率。系统组成 锂电自动测试流水线是集电、气、软件、机械于一体的自动控制系统。主要分为：控制部分、内阻检测、分容检测、行走部分、分选部分五部分。★控制部分该部分集成于工控机中，是整个系统的核心，控制部分通过对输入输出信号的处理，实现对系统其他部分的控制和数据处理，并能显示其他各个部分运行状态，使整个系统高效并行运行。运行异常时，系统自动排错，出现严重异常时给出声光报警信号，请求人工干预。★内阻检测该部分集成于自动装填测试内阻柜中，内阻柜测试一盘电池（256 节）时间<30s，误差率 4‰，误差范围±2mΩ。★分容检测部分该部分集成于自动装填测试分容柜中，整个系统可以放置 16 个分容柜（可扩充），每个分容柜有 4个分容单元（四盘电池），分容误差率 4‰，误差范围±2mAh。★行走部分主要包括：搬运小车，行走链条，汽缸，电滚棒等。通过控制，行走部分实现电池盘的运动、定位和装填。★分选部分通过控制该部分，实现丢弃废电池，补充好电池和根据容量、内阻数据对电池分类。工作原理通过控制，电池盘运载 256 个电池作为一个运动单元，进入内阻柜，内阻柜在 30s 内测完电池内阻并将内阻数据上传至控制系统，测完内阻后的电池盘由汽缸、链条定位到剔除位（三维机械手下），机械手剔除盘中的废电池，如果有废电池被剔除，机械手将好电池补充到相应位置。经机械手处理后电池盘由小车运送到分容柜分容，分容检测部分对电池分容后，将数据上传给控制系统，小车将分容完毕的电池送到最后的分选位置分选。技术参数内阻检测：测试时间<30s，误差率 4‰，误差范围±2mΩ容量检测：容误差率 4‰，误差范围±2mAh日生产总量：4.5 万只部分参考图片及解说（工控机）（流水线前半部分）（分选结构）（分容结构）（内阻测试）(容量分选显示)电镀自动...
