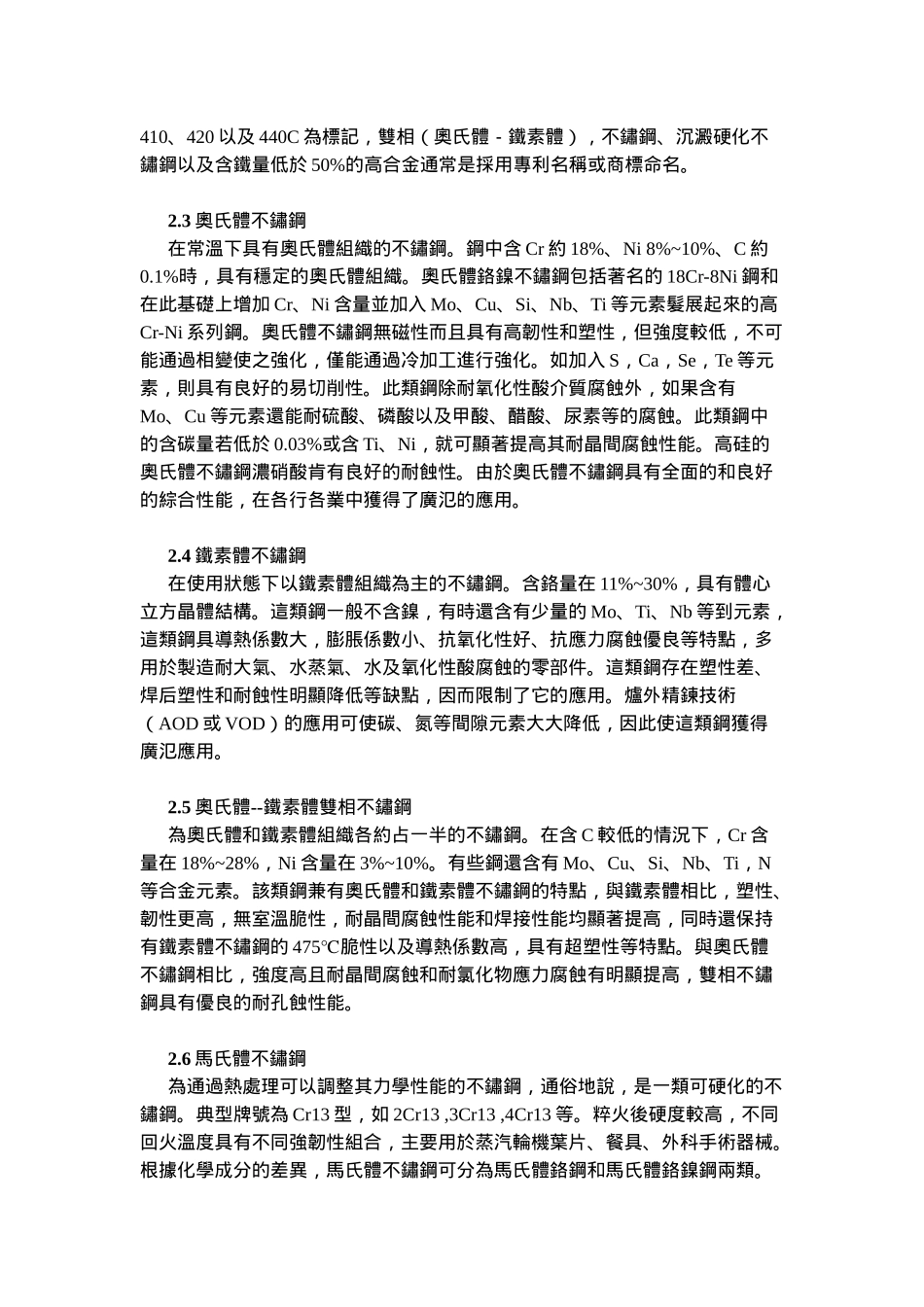

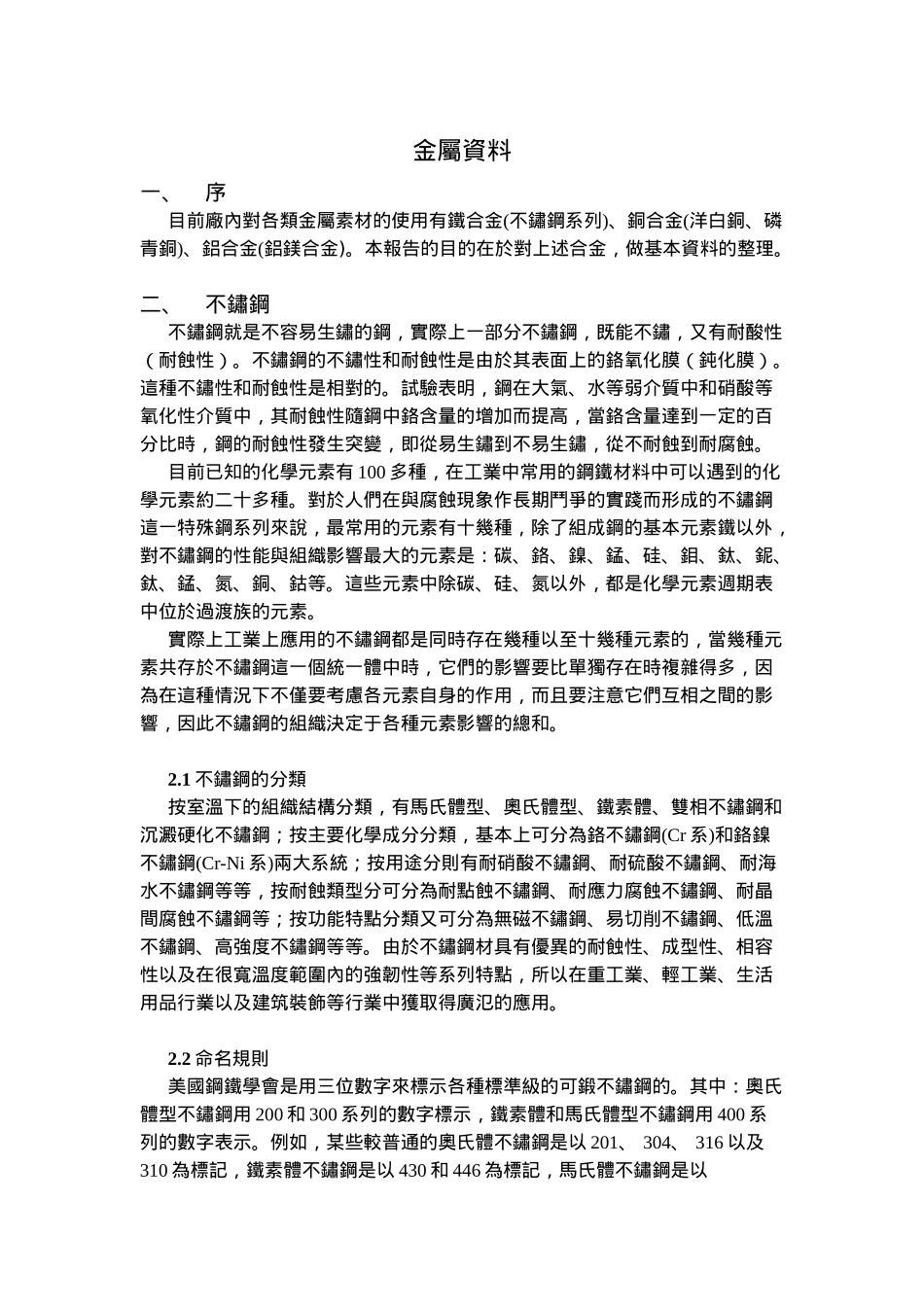

金屬資料一、序目前廠內對各類金屬素材的使用有鐵合金(不鏽鋼系列)、銅合金(洋白銅、磷青銅)、鋁合金(鋁鎂合金)。本報告的目的在於對上述合金，做基本資料的整理。二、不鏽鋼不鏽鋼就是不容易生鏽的鋼，實際上一部分不鏽鋼，既能不鏽，又有耐酸性（耐蝕性）。不鏽鋼的不鏽性和耐蝕性是由於其表面上的鉻氧化膜（鈍化膜）。這種不鏽性和耐蝕性是相對的。試驗表明，鋼在大氣、水等弱介質中和硝酸等氧化性介質中，其耐蝕性隨鋼中鉻含量的增加而提高，當鉻含量達到一定的百分比時，鋼的耐蝕性發生突變，即從易生鏽到不易生鏽，從不耐蝕到耐腐蝕。目前已知的化學元素有 100 多種，在工業中常用的鋼鐵材料中可以遇到的化學元素約二十多種。對於人們在與腐蝕現象作長期鬥爭的實踐而形成的不鏽鋼這一特殊鋼系列來說，最常用的元素有十幾種，除了組成鋼的基本元素鐵以外，對不鏽鋼的性能與組織影響最大的元素是：碳、鉻、鎳、錳、硅、鉬、鈦、鈮、鈦、錳、氮、銅、鈷等。這些元素中除碳、硅、氮以外，都是化學元素週期表中位於過渡族的元素。實際上工業上應用的不鏽鋼都是同時存在幾種以至十幾種元素的，當幾種元素共存於不鏽鋼這一個統一體中時，它們的影響要比單獨存在時複雜得多，因為在這種情況下不僅要考慮各元素自身的作用，而且要注意它們互相之間的影響，因此不鏽鋼的組織決定于各種元素影響的總和。2.1 不鏽鋼的分類按室溫下的組織結構分類，有馬氏體型、奧氏體型、鐵素體、雙相不鏽鋼和沉澱硬化不鏽鋼；按主要化學成分分類，基本上可分為鉻不鏽鋼(Cr 系)和鉻鎳不鏽鋼(Cr-Ni 系)兩大系統；按用途分則有耐硝酸不鏽鋼、耐硫酸不鏽鋼、耐海水不鏽鋼等等，按耐蝕類型分可分為耐點蝕不鏽鋼、耐應力腐蝕不鏽鋼、耐晶間腐蝕不鏽鋼等；按功能特點分類又可分為無磁不鏽鋼、易切削不鏽鋼、低溫不鏽鋼、高強度不鏽鋼等等。由於不鏽鋼材具有優異的耐蝕性、成型性、相容性以及在很寬溫度範圍內的強韌性等系列特點，所以在重工業、輕工業、生活用品行業以及建筑裝飾等行業中獲取得廣氾的應用。2.2 命名規則美國鋼鐵學會是用三位數字來標示各種標準級的可鍛不鏽鋼的。其中：奧氏體型不鏽鋼用 200 和 300 系列的數字標示，鐵素體和馬氏體型不鏽鋼用 400 系列的數字表示。例如，某些較普通的奧氏體不鏽鋼是以 201 、 304 、 316 以及310 為標記，鐵素體不鏽鋼是以 430 和 446 為標記，馬氏體不鏽鋼是以410、420 以及 440C 為標記，雙相（奧...
