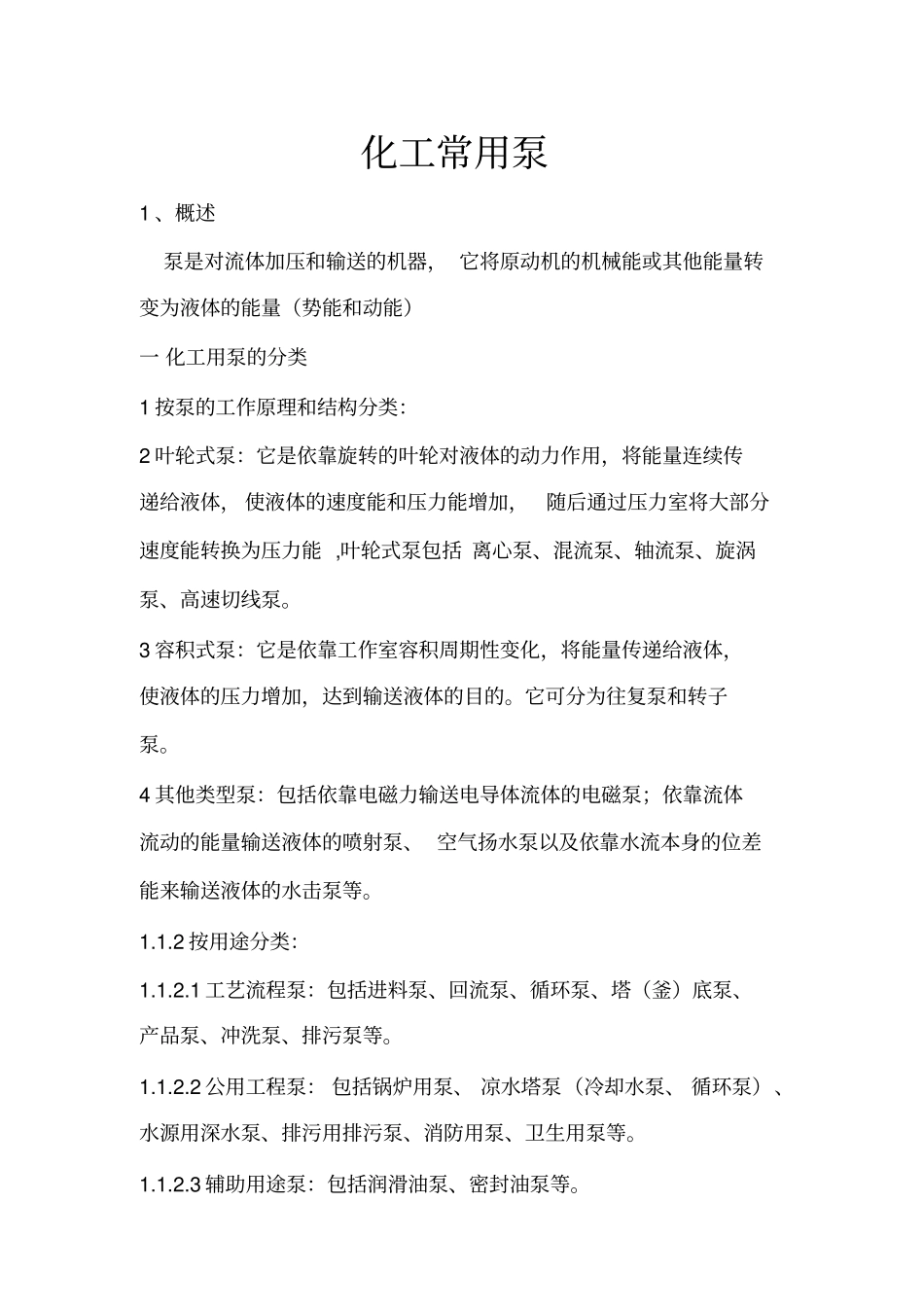

化工常用泵1 、概述泵是对流体加压和输送的机器, 它将原动机的机械能或其他能量转变为液体的能量(势能和动能)一 化工用泵的分类1 按泵的工作原理和结构分类:2 叶轮式泵:它是依靠旋转的叶轮对液体的动力作用,将能量连续传递给液体, 使液体的速度能和压力能增加,随后通过压力室将大部分速度能转换为压力能 ,叶轮式泵包括 离心泵、混流泵、轴流泵、旋涡泵、高速切线泵。3 容积式泵:它是依靠工作室容积周期性变化,将能量传递给液体,使液体的压力增加,达到输送液体的目的。它可分为往复泵和转子泵。4 其他类型泵:包括依靠电磁力输送电导体流体的电磁泵;依靠流体流动的能量输送液体的喷射泵、 空气扬水泵以及依靠水流本身的位差能来输送液体的水击泵等。1.1.2 按用途分类:1.1.2.1 工艺流程泵:包括进料泵、回流泵、循环泵、塔(釜)底泵、产品泵、冲洗泵、排污泵等。1.1.2.2 公用工程泵: 包括锅炉用泵、 凉水塔泵(冷却水泵、 循环泵)、水源用深水泵、排污用排污泵、消防用泵、卫生用泵等。1.1.2.3 辅助用途泵:包括润滑油泵、密封油泵等。1.1.2.4 管路输送泵:包括输油管线用泵、装卸用泵等。 1.1.3 按使用条件分类:1.1.3.1 大流量泵与微流量泵:流量分别300m3/min0.01L/h 。1.1.3.2 高温泵与低温泵:高温高达500℃,低温低至- 253℃。1.1.3.3 高压泵与低压泵:高压高达 200MPa,低压低至真空度为2.66~10.66kPa。 1.1.3.4 高速泵与低速泵: 高速高达 24000r/min,低速低至5~10r/min 。 1.1.3.5 高黏度泵:黏度达数万泊(1P=0.1Pa .s) 1.1.3.6 精确计量泵:流量的计量精度达±0.3%。1.2 表示泵工作性能的主要参数:1.2.1 流量:单位时间内通过排出口输送的液体量,称为泵的流量。可以用体积流量 qv 来表示,也可以用质量流量qm 来表示。 体积流量的常用单位是 m3/s、m3/h、或 L/s, 质量流量的常用单位是kg/s或 t/h 。质量流量与体积流量的关系,用下式表示为 qm=ρ qv 式中ρ —流体的密度, kg/m3 。质量流量 qm 的单位为 kg/s。1.2.2 扬程(压头)扬程是指单位质量的液体,通过泵以后所获得的能量增值,即流体从泵进口断面到泵出口断面所获得的能量增加值,用符号 H 来表示,它的单位用m(液柱)或 N.m/N 来表示。压头是指从泵的进口到出口处液体压力增加的数值,称为泵的压头,它的单泵的样本或铭牌上给出的扬程,是用20℃的水试验而得出的扬程数值。泵的升扬...
