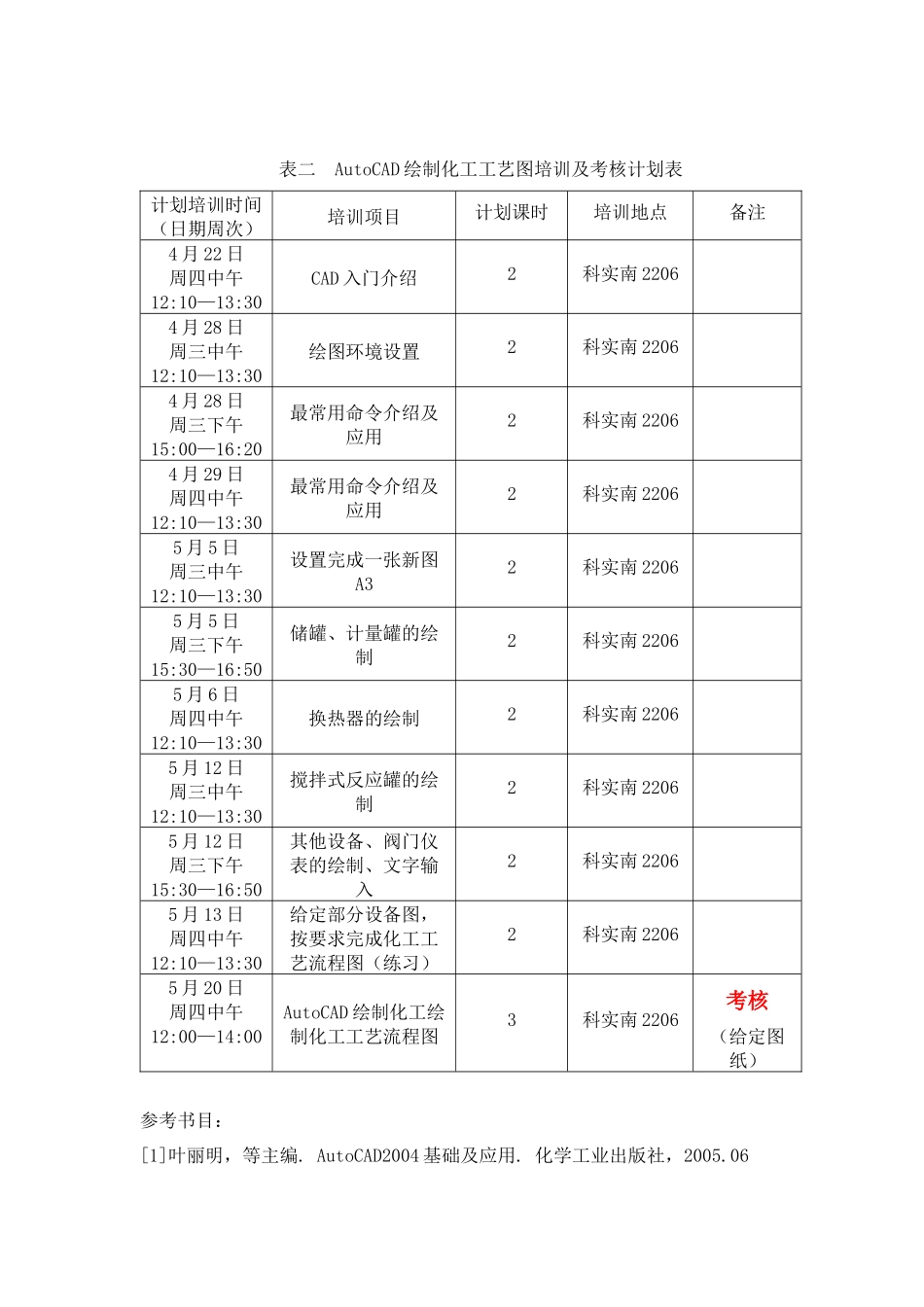

使用 AutoCAD 绘制化工工艺图技能培训和测试一、AutoCAD 培训及考试计划用 AutoCAD 绘制化工工艺图技能培训计划培训三周，每周 6 学时，基本绘图和编辑命令培训学习完之后，重点完成工艺流程中常用设备和常用阀门仪表符号的绘制，部分内容采用项目化教学来完成。培训时间安排初步定为第 8-11周，具体时间和培训内容安排详见表一和表二。表一 AutoCAD 绘制化工工艺图主要培训内容培训项目主要培训内容备注CAD 入门介绍AutoCAD 用途，页面介绍、命令介绍和调入，绘制一张新图的过程，CAD 文件的打开、保存、新建等方法和注意事项。P14,1-3绘图环境设置讲解和带领一步一步地设置，图纸的放大缩小（Z A）定长直线段的绘制，捕捉功能的讲解和练习。P23,2-1-12-1-2最常用命令介绍及应用直线、圆、镜像、偏移、复制、延伸、修剪、阵列、打断、文字设置和输入、特性改变、图案填充、窗口选择等。P56,5-1-45-1-6P64:5-2-4P68:5-3-1P81:5-5-3设置完成一张新图 A3讲解并带领一步一步完成一张新图（A3）的设置。储罐、计量罐的绘制讲解并带领完成储罐、计量罐的绘制，注意人孔、放空阀、支座、人孔的绘制等。给定图形换热器的绘制讲解并带领完成常用换热器的绘制，注意接管口位置及物料走向等。给定图形搅拌式反应罐的绘制讲解并带领完成搅拌式反应罐的绘制，注意管口方位、物料流向、人孔及各仪表的位置等。给定图形其他设备及阀门仪表的绘制、文字输入泵、阀门、仪表符号、放空、箭头、管路跨越、文字的对齐等。给定图形给定部分设备图，按要求完成化工工艺流程图（练习）辅导训练表二 AutoCAD 绘制化工工艺图培训及考核计划表计划培训时间（日期周次）培训项目计划课时培训地点备注4 月 22 日周四中午12:10—13:30CAD 入门介绍2科实南 22064 月 28 日周三中午12:10—13:30绘图环境设置2科实南 22064 月 28 日周三下午15:00—16:20最常用命令介绍及应用2科实南 22064 月 29 日周四中午12:10—13:30最常用命令介绍及应用2科实南 22065 月 5 日周三中午12:10—13:30设置完成一张新图A32科实南 22065 月 5 日周三下午15:30—16:50储罐、计量罐的绘制2科实南 22065 月 6 日周四中午12:10—13:30换热器的绘制2科实南 22065 月 12 日周三中午12:10—13:30搅拌式反应罐的绘制2科实南 22065 月 12 日周三下午15:30—16:50其他设备、阀门仪表的绘制、文字输入2科实南 22065 月 13 日周四中午12:10—13:30给...
