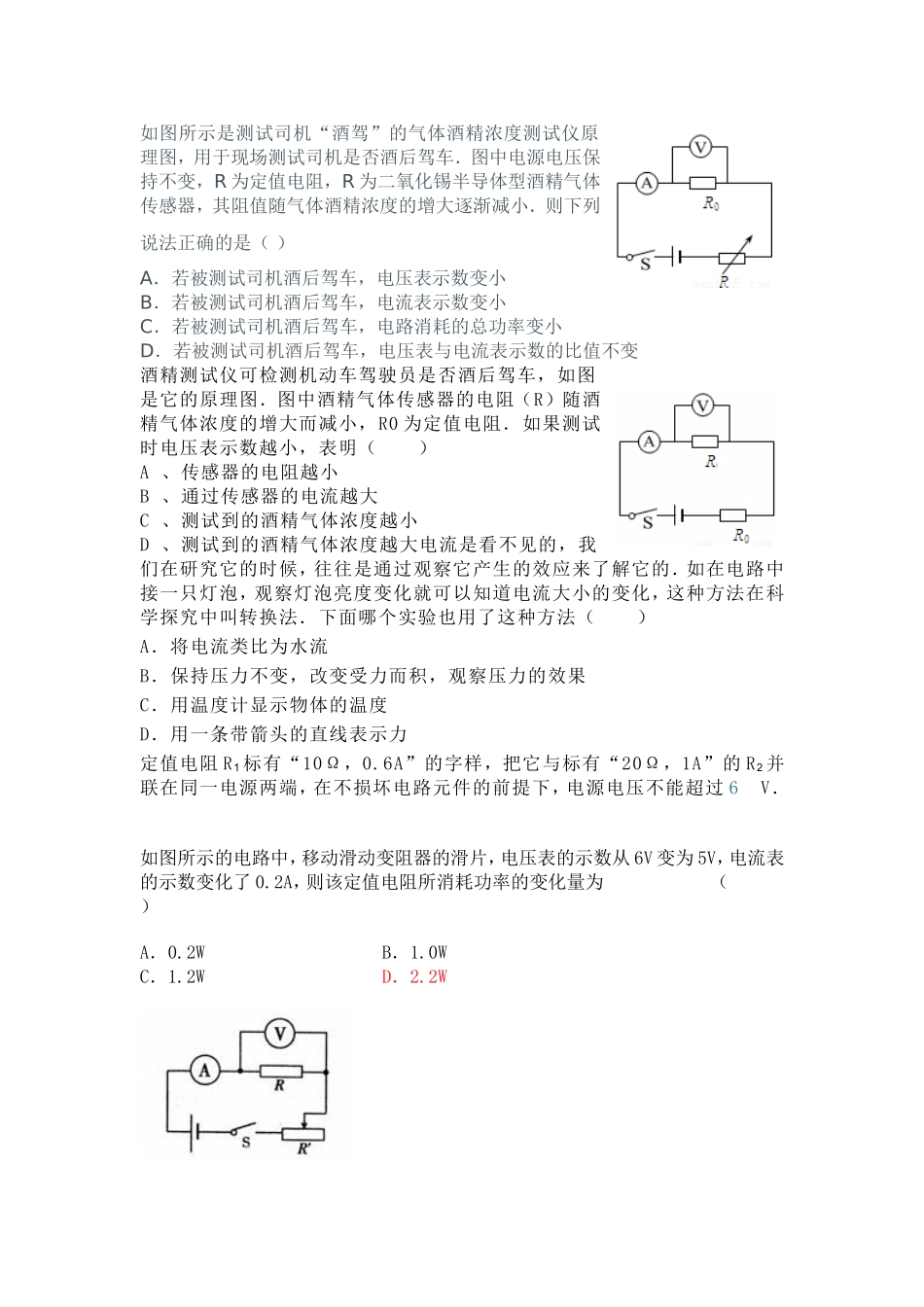

如图所示是测试司机“酒驾”的气体酒精浓度测试仪原理图，用于现场测试司机是否酒后驾车．图中电源电压保持不变，R 为定值电阻，R 为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大逐渐减小．则下列说法正确的是（ ）A．若被测试司机酒后驾车，电压表示数变小B．若被测试司机酒后驾车，电流表示数变小C．若被测试司机酒后驾车，电路消耗的总功率变小D．若被测试司机酒后驾车，电压表与电流表示数的比值不变酒精测试仪可检测机动车驾驶员是否酒后驾车，如图是它的原理图．图中酒精气体传感器的电阻（R）随酒精气体浓度的增大而减小，R0 为定值电阻．如果测试时电压表示数越小，表明（ ）A 、传感器的电阻越小B 、通过传感器的电流越大C 、测试到的酒精气体浓度越小D 、测试到的酒精气体浓度越大电流是看不见的，我们在研究它的时候，往往是通过观察它产生的效应来了解它的．如在电路中接一只灯泡，观察灯泡亮度变化就可以知道电流大小的变化，这种方法在科学探究中叫转换法．下面哪个实验也用了这种方法（ ）A．将电流类比为水流B．保持压力不变，改变受力而积，观察压力的效果C．用温度计显示物体的温度D．用一条带箭头的直线表示力定值电阻 R1 标有“10Ω，0.6A”的字样，把它与标有“20Ω，1A”的 R2 并联在同一电源两端，在不损坏电路元件的前提下，电源电压不能超过 6 V．如图所示的电路中，移动滑动变阻器的滑片，电压表的示数从 6V 变为 5V，电流表的示数变化了 0.2A，则该定值电阻所消耗功率的变化量为 （ ）A．0.2W B．1.0W C．1.2W D．2.2W定值电阻所消耗功率的变化量为 P2-P1=(U2)(I2)-(U1)(I1)≠(U2-U1)(I2-I1)正确解法为： P2-P1=(I2)²R-(I2)²R=R(I1+I2)(I1-I2)=(R*I1+R*I2)(I1-I2)=(U1+U2)(I1-I2)=(6V+5V)×0.2A=2.2W在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样。（1)小红根据电路图连接了如图 11 所示的实验电路，小刚检查后发现有一根导线连接有错误。请你在这根导线上打“×”，并用笔画线代替导线，画出正确的连线。(2）电路改正后，小红闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近 3V，取下灯泡，两表的示数仍不变。出现故障的原因可能是 。若电流表指针偏向没有刻度的一边则故障是_____________________________(3）故障排除后，开始进行实验，小刚根据测出的数据，在图 12 中画出了小灯泡电流电压变化的关系图像。由图可以判断，小...
