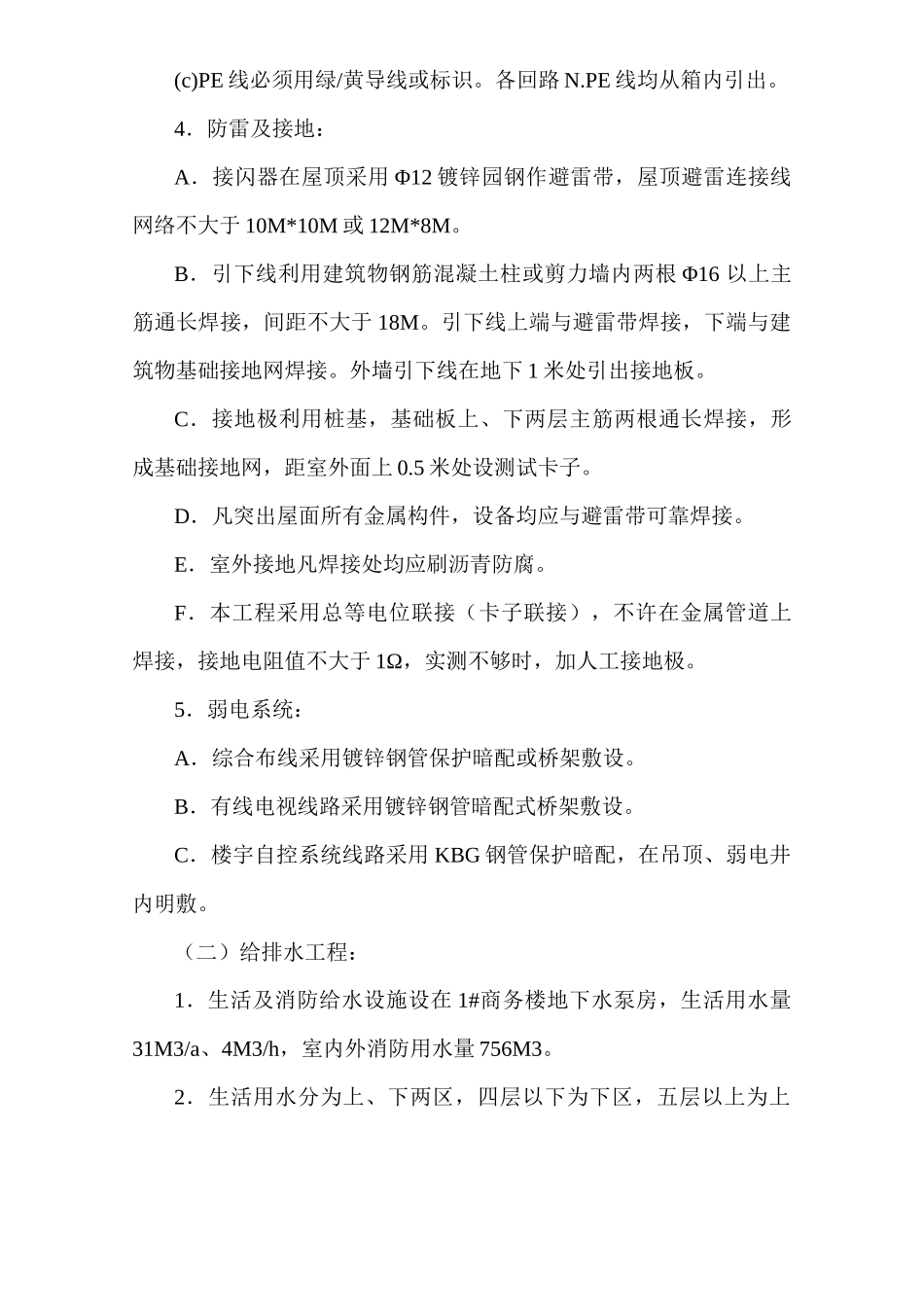

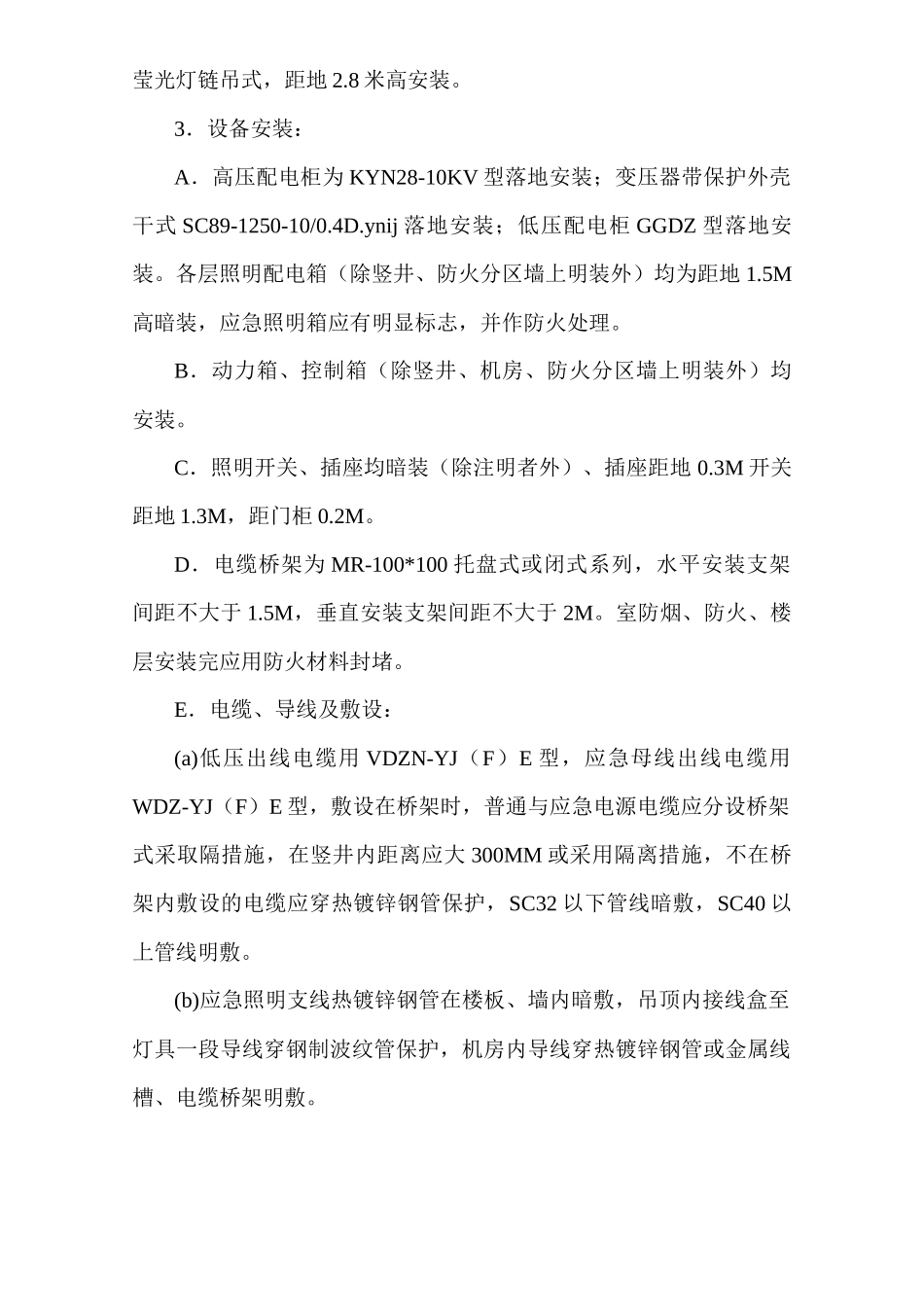

宝鸡市代家湾小区 2#商务楼工程施工组织设计一、工程概况：本工程位于宝鸡市代家湾小区 2#商务楼，框剪结构九层，主要为办公室会议室等，半地下室一层，主要为车库、变电室等，建筑面积27473.3 平方米，施工图由西安建筑科技大学建筑设计研究院设计：安装工程内容有：电气工程（动力照明、火灾报警、电视、电话、网络等）、给排水工程（含消火栓及自喷）、暖通工程。（一）电气工程：1．动力配电：A．电源：本工程自室外引二路电源，一路 10KV 高压工作电源，一路低压事故应急电源。B．低压配电系统采用 220/380V 放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电，对于照明负荷采用树干式与放射式相结合的供电方式。C．消防专用设备的过截保护只报警，不跳闸。2．照明系统：A．照明为单相二线、插座为单相三线、应急照明回路选用耐火型绝缘铜芯线，其余为普通型。B．应急照明：在大空间用房、走廊、楼梯间及其前室、主要出入口等场所设自带蓄电池双电源应急灯。C．外走道、大厅选用吸顶式节能灯；办公、会议室选用控照式莹光灯链吊式，距地 2.8 米高安装。3．设备安装：A．高压配电柜为 KYN28-10KV 型落地安装；变压器带保护外壳干式 SC89-1250-10/0.4D.ynij 落地安装；低压配电柜 GGDZ 型落地安装。各层照明配电箱（除竖井、防火分区墙上明装外）均为距地 1.5M高暗装，应急照明箱应有明显标志，并作防火处理。B．动力箱、控制箱（除竖井、机房、防火分区墙上明装外）均安装。C．照明开关、插座均暗装（除注明者外）、插座距地 0.3M 开关距地 1.3M，距门柜 0.2M。D．电缆桥架为 MR-100*100 托盘式或闭式系列，水平安装支架间距不大于 1.5M，垂直安装支架间距不大于 2M。室防烟、防火、楼层安装完应用防火材料封堵。E．电缆、导线及敷设：(a)低压出线电缆用 VDZN-YJ（F）E 型，应急母线出线电缆用WDZ-YJ（F）E 型，敷设在桥架时，普通与应急电源电缆应分设桥架式采取隔措施，在竖井内距离应大 300MM 或采用隔离措施，不在桥架内敷设的电缆应穿热镀锌钢管保护，SC32 以下管线暗敷，SC40 以上管线明敷。(b)应急照明支线热镀锌钢管在楼板、墙内暗敷，吊顶内接线盒至灯具一段导线穿钢制波纹管保护，机房内导线穿热镀锌钢管或金属线槽、电缆桥架明敷。(c)PE 线必须用绿/黄导线或标识。各回路 N.PE 线均从箱内引出。4．防雷及接地：A．接闪器在屋顶采用 Φ12 镀锌园钢作避雷带，屋顶避...
