SMT贴片工时计算方式VIP免费

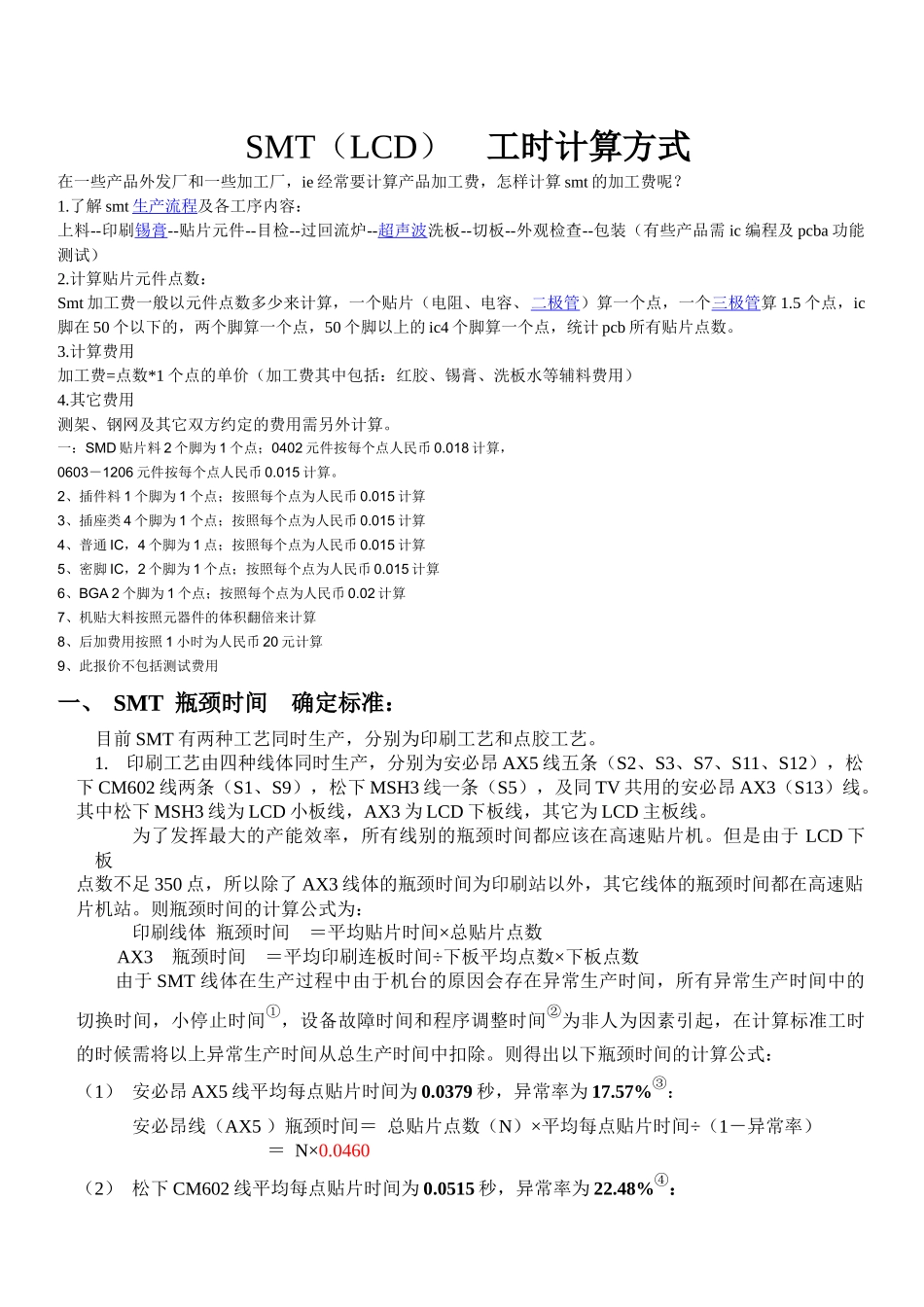

SMT（LCD） 工时计算方式在一些产品外发厂和一些加工厂，ie 经常要计算产品加工费，怎样计算 smt 的加工费呢？1.了解 smt 生产流程及各工序内容：上料--印刷锡膏--贴片元件--目检--过回流炉--超声波洗板--切板--外观检查--包装（有些产品需 ic 编程及 pcba 功能测试）2.计算贴片元件点数：Smt 加工费一般以元件点数多少来计算，一个贴片（电阻、电容、二极管）算一个点，一个三极管算 1.5 个点，ic脚在 50 个以下的，两个脚算一个点，50 个脚以上的 ic4 个脚算一个点，统计 pcb 所有贴片点数。3.计算费用加工费=点数*1 个点的单价（加工费其中包括：红胶、锡膏、洗板水等辅料费用）4.其它费用测架、钢网及其它双方约定的费用需另外计算。一：SMD 贴片料 2 个脚为 1 个点；0402 元件按每个点人民币 0.018 计算，0603－1206 元件按每个点人民币 0.015 计算。2、插件料 1 个脚为 1 个点；按照每个点为人民币 0.015 计算3、插座类 4 个脚为 1 个点；按照每个点为人民币 0.015 计算4、普通 IC，4 个脚为 1 点；按照每个点为人民币 0.015 计算5、密脚 IC，2 个脚为 1 个点；按照每个点为人民币 0.015 计算 6、BGA 2 个脚为 1 个点；按照每个点为人民币 0.02 计算7、机贴大料按照元器件的体积翻倍来计算8、后加费用按照 1 小时为人民币 20 元计算9、此报价不包括测试费用一、 SMT 瓶颈时间 确定标准：目前 SMT 有两种工艺同时生产，分别为印刷工艺和点胶工艺。1.印刷工艺由四种线体同时生产，分别为安必昂 AX5 线五条（S2、S3、S7、S11、S12），松下 CM602 线两条（S1、S9），松下 MSH3 线一条（S5），及同 TV 共用的安必昂 AX3（S13）线。其中松下 MSH3 线为 LCD 小板线，AX3 为 LCD 下板线，其它为 LCD 主板线。为了发挥最大的产能效率，所有线别的瓶颈时间都应该在高速贴片机。但是由于 LCD 下板点数不足 350 点，所以除了 AX3 线体的瓶颈时间为印刷站以外，其它线体的瓶颈时间都在高速贴片机站。则瓶颈时间的计算公式为：印刷线体 瓶颈时间 ＝平均贴片时间×总贴片点数 AX3 瓶颈时间 ＝平均印刷连板时间÷下板平均点数×下板点数 由于 SMT 线体在生产过程中由于机台的原因会存在异常生产时间，所有异常生产时间中的切换时间，小停止时间①，设备故障时间和程序调整时间②为非人为因素引起，在计算标准工时的时候需将以上异常生产时间从总生...
