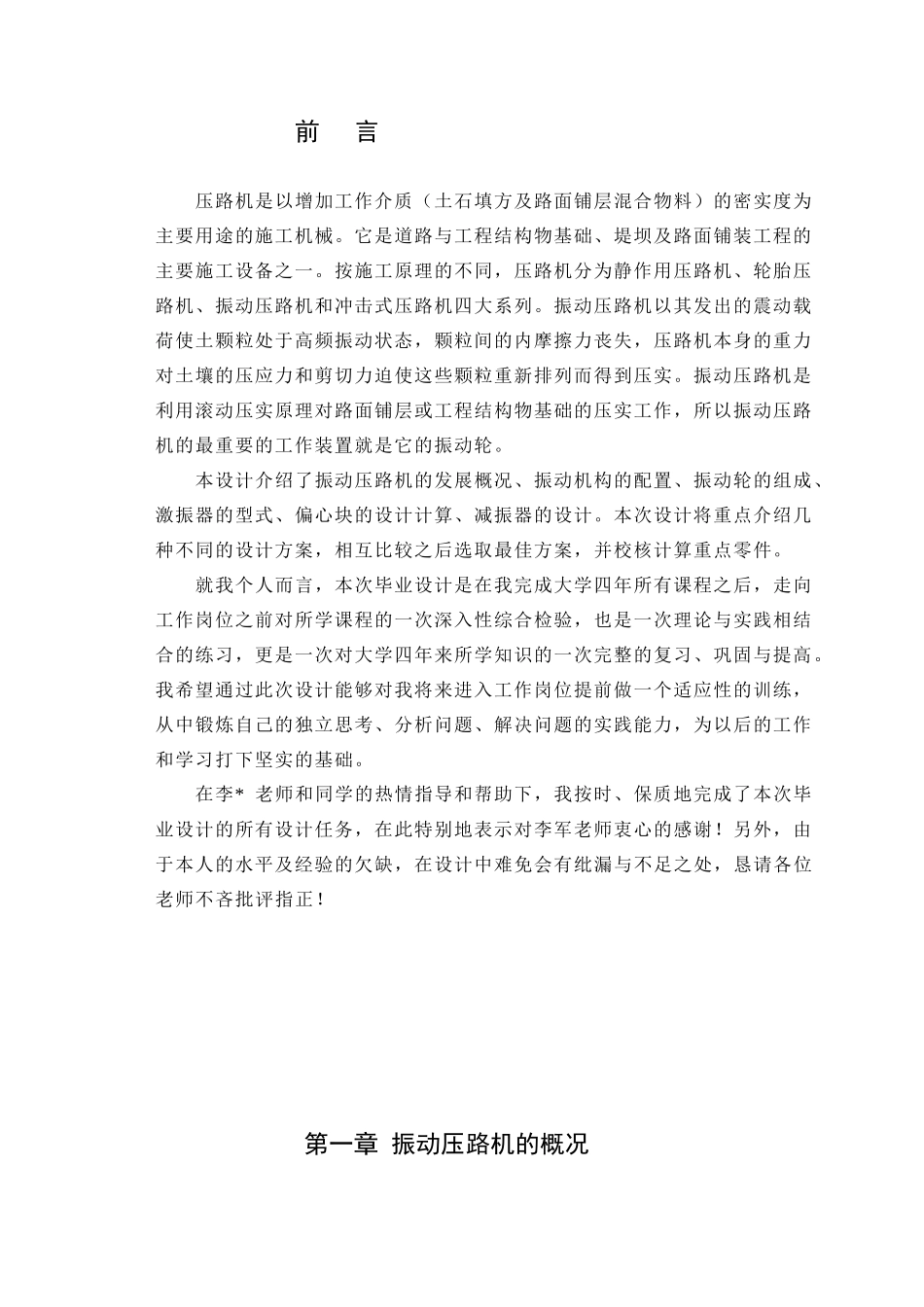

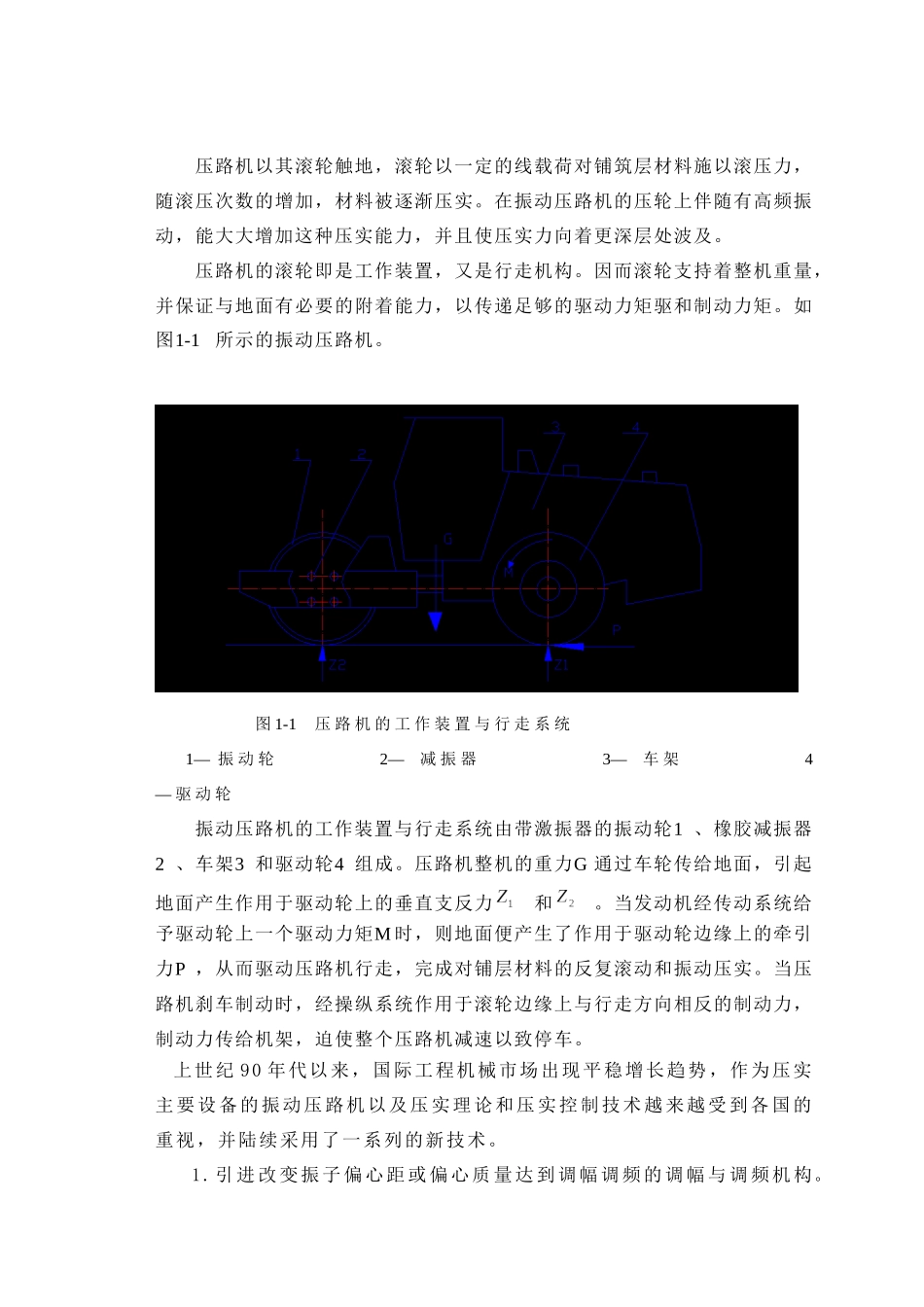

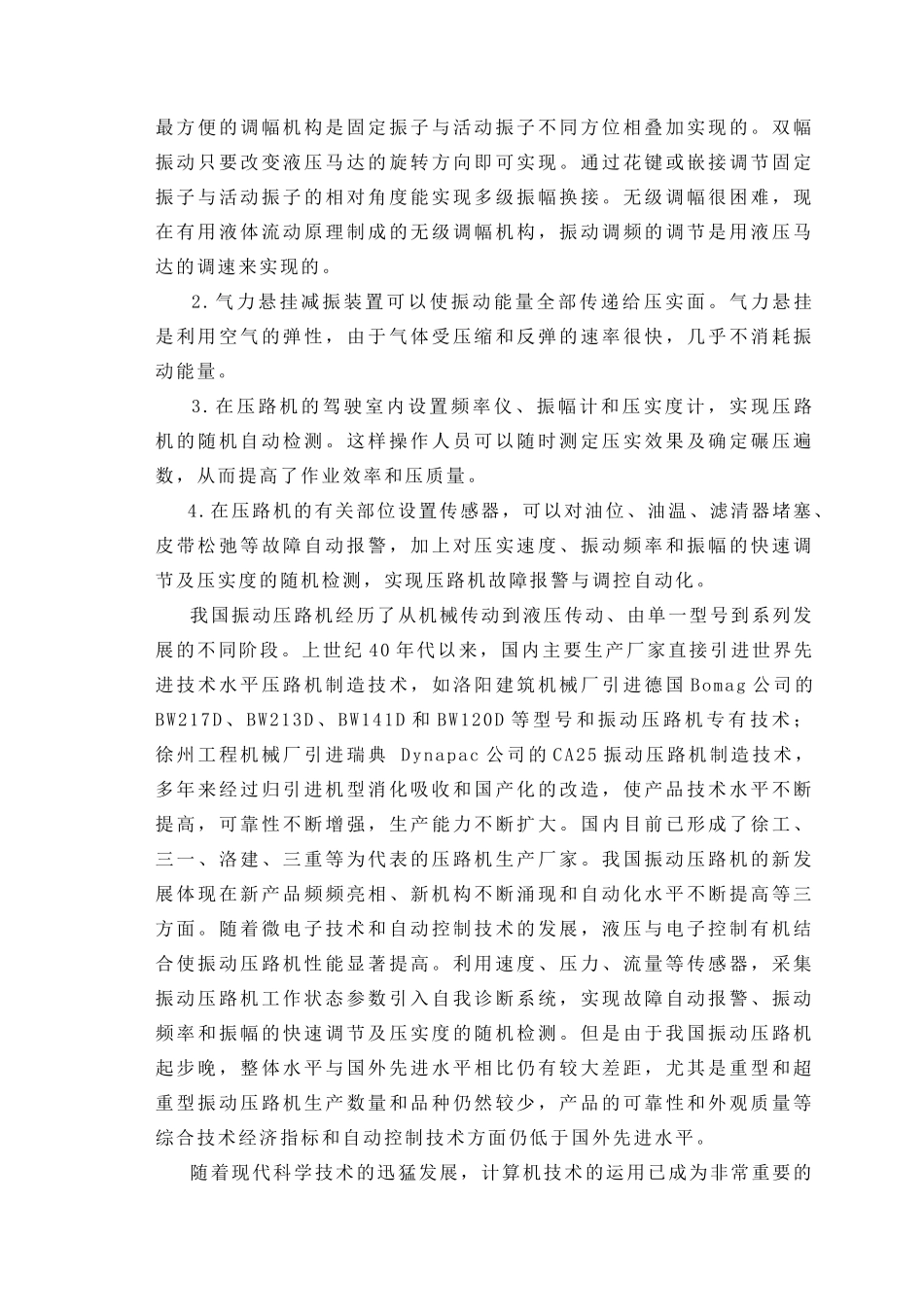

前 言压路机是以增加工作介质（土石填方及路面铺层混合物料）的密实度为主要用途的施工机械。它是道路与工程结构物基础、堤坝及路面铺装工程的主要施工设备之一。按施工原理的不同，压路机分为静作用压路机、轮胎压路机、振动压路机和冲击式压路机四大系列。振动压路机以其发出的震动载荷使土颗粒处于高频振动状态，颗粒间的内摩擦力丧失，压路机本身的重力对土壤的压应力和剪切力迫使这些颗粒重新排列而得到压实。振动压路机是利用滚动压实原理对路面铺层或工程结构物基础的压实工作，所以振动压路机的最重要的工作装置就是它的振动轮。本设计介绍了振动压路机的发展概况、振动机构的配置、振动轮的组成、激振器的型式、偏心块的设计计算、减振器的设计。本次设计将重点介绍几种不同的设计方案，相互比较之后选取最佳方案，并校核计算重点零件。就我个人而言，本次毕业设计是在我完成大学四年所有课程之后，走向工作岗位之前对所学课程的一次深入性综合检验，也是一次理论与实践相结合的练习，更是一次对大学四年来所学知识的一次完整的复习、巩固与提高。我希望通过此次设计能够对我将来进入工作岗位提前做一个适应性的训练，从中锻炼自己的独立思考、分析问题、解决问题的实践能力，为以后的工作和学习打下坚实的基础。在李* 老师和同学的热情指导和帮助下，我按时、保质地完成了本次毕业设计的所有设计任务，在此特别地表示对李军老师衷心的感谢！另外，由于本人的水平及经验的欠缺，在设计中难免会有纰漏与不足之处，恳请各位老师不吝批评指正！ 第一章 振动压路机的概况压路机以其滚轮触地，滚轮以一定的线载荷对铺筑层材料施以滚压力，随滚压次数的增加，材料被逐渐压实。在振动压路机的压轮上伴随有高频振动，能大大增加这种压实能力，并且使压实力向着更深层处波及。压路机的滚轮即是工作装置，又是行走机构。因而滚轮支持着整机重量，并保证与地面有必要的附着能力，以传递足够的驱动力矩驱和制动力矩。如图1-1所示的振动压路机。 图 1-1 压 路 机 的 工 作 装 置 与 行 走 系 统 1— 振 动 轮 2—减 振 器 3—车 架 4— 驱 动 轮振动压路机的工作装置与行走系统由带激振器的振动轮1 、橡胶减振器2 、车架3 和驱动轮4 组成。压路机整机的重力G 通过车轮传给地面，引起地面产生作用于驱动轮上的垂直支反力和。当发动机经传动系统给予驱动轮上一个驱动力矩M 时，则地面便产生了作用于驱动轮边缘上的...
