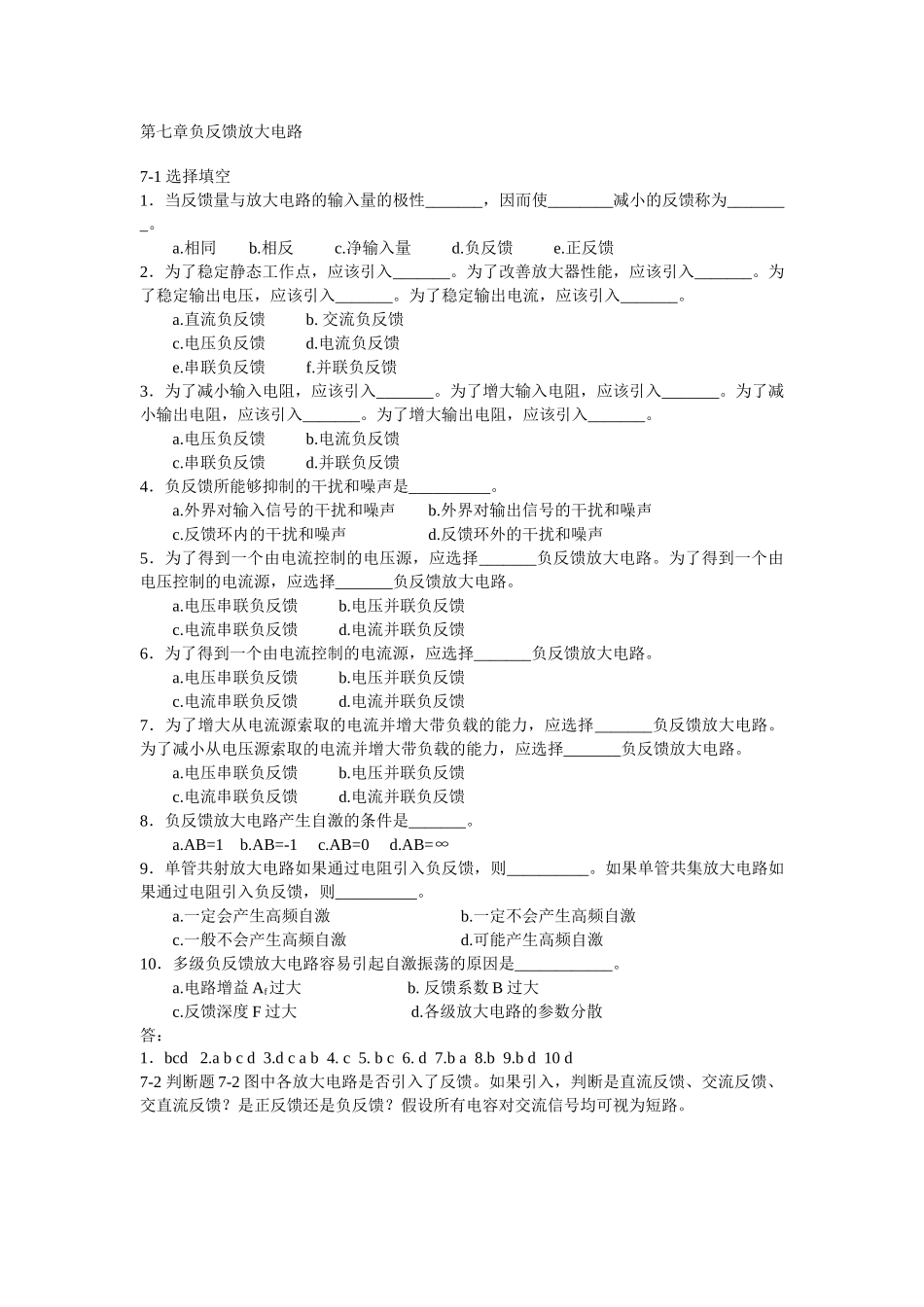

第七章负反馈放大电路 7-1 选择填空1．当反馈量与放大电路的输入量的极性_______，因而使________减小的反馈称为________。a.相同 b.相反 c.净输入量 d.负反馈 e.正反馈2．为了稳定静态工作点，应该引入_______。为了改善放大器性能，应该引入_______。为了稳定输出电压，应该引入_______。为了稳定输出电流，应该引入_______。a.直流负反馈 b. 交流负反馈 c.电压负反馈 d.电流负反馈 e.串联负反馈 f.并联负反馈3．为了减小输入电阻，应该引入_______。为了增大输入电阻，应该引入_______。为了减小输出电阻，应该引入_______。为了增大输出电阻，应该引入_______。a.电压负反馈 b.电流负反馈 c.串联负反馈 d.并联负反馈4．负反馈所能够抑制的干扰和噪声是__________。a.外界对输入信号的干扰和噪声 b.外界对输出信号的干扰和噪声c.反馈环内的干扰和噪声 d.反馈环外的干扰和噪声5．为了得到一个由电流控制的电压源，应选择_______负反馈放大电路。为了得到一个由电压控制的电流源，应选择_______负反馈放大电路。a.电压串联负反馈 b.电压并联负反馈 c.电流串联负反馈 d.电流并联负反馈6．为了得到一个由电流控制的电流源，应选择_______负反馈放大电路。a.电压串联负反馈 b.电压并联负反馈 c.电流串联负反馈 d.电流并联负反馈7．为了增大从电流源索取的电流并增大带负载的能力，应选择_______负反馈放大电路。为了减小从电压源索取的电流并增大带负载的能力，应选择_______负反馈放大电路。a.电压串联负反馈 b.电压并联负反馈 c.电流串联负反馈 d.电流并联负反馈8．负反馈放大电路产生自激的条件是_______。a.AB=1 b.AB=-1 c.AB=0 d.AB=∞9．单管共射放大电路如果通过电阻引入负反馈，则__________。如果单管共集放大电路如果通过电阻引入负反馈，则__________。a.一定会产生高频自激 b.一定不会产生高频自激c.一般不会产生高频自激 d.可能产生高频自激10．多级负反馈放大电路容易引起自激振荡的原因是____________。a.电路增益 Af过大 b. 反馈系数 B 过大c.反馈深度 F 过大 d.各级放大电路的参数分散答：1．bcd 2.a b c d 3.d c a b 4. c 5. b c 6. d 7.b a 8.b 9.b d 10 d7-2 判断题 7-2 图中各放大电路是否引入了反馈。如果引入，判断是直流反馈、交流反馈、交直流反馈？是正反馈还是负反馈？假设所有电容对交流信号均可视为短路。分析：判断电路有无反馈的方法：观察放大电路...
