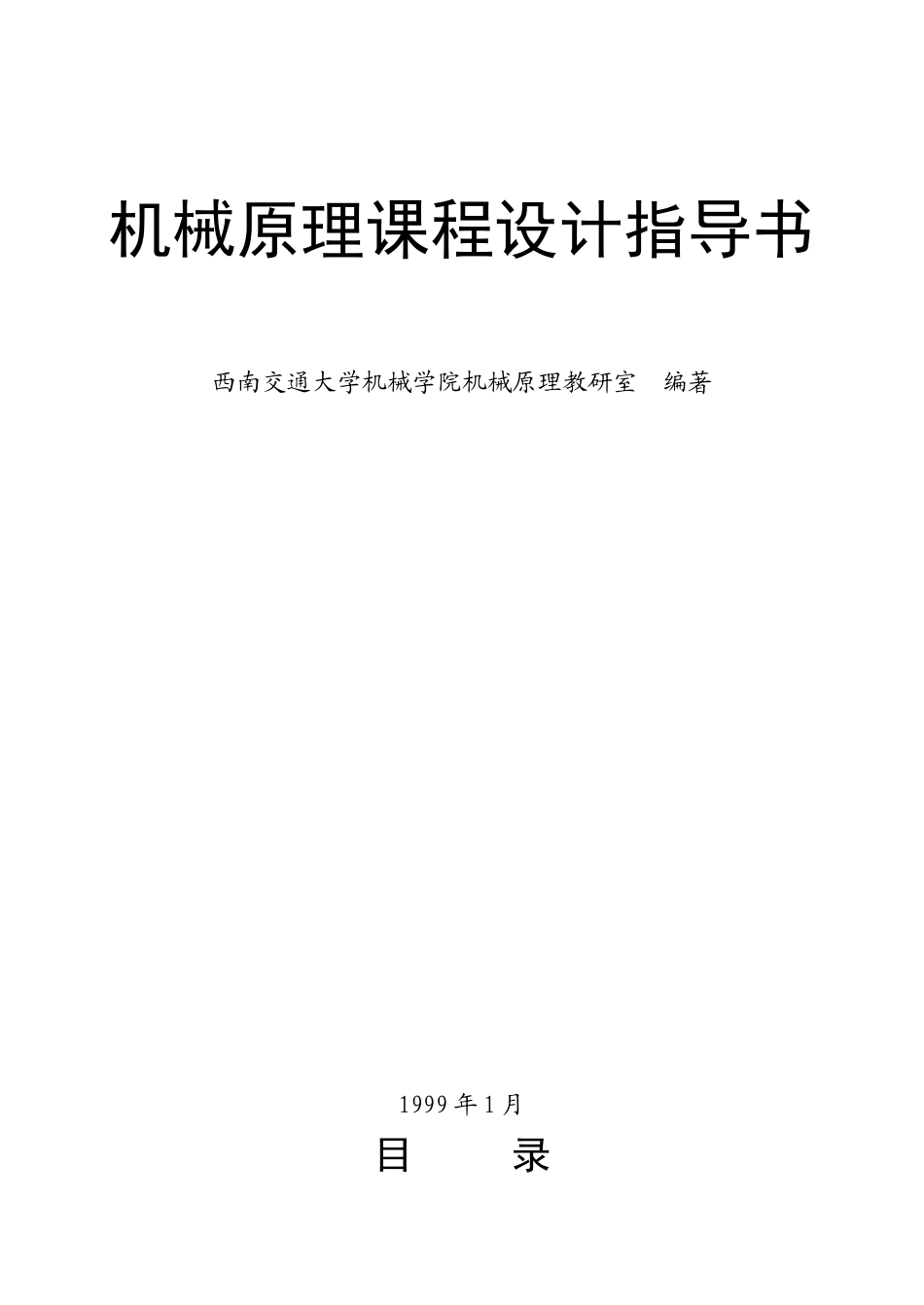

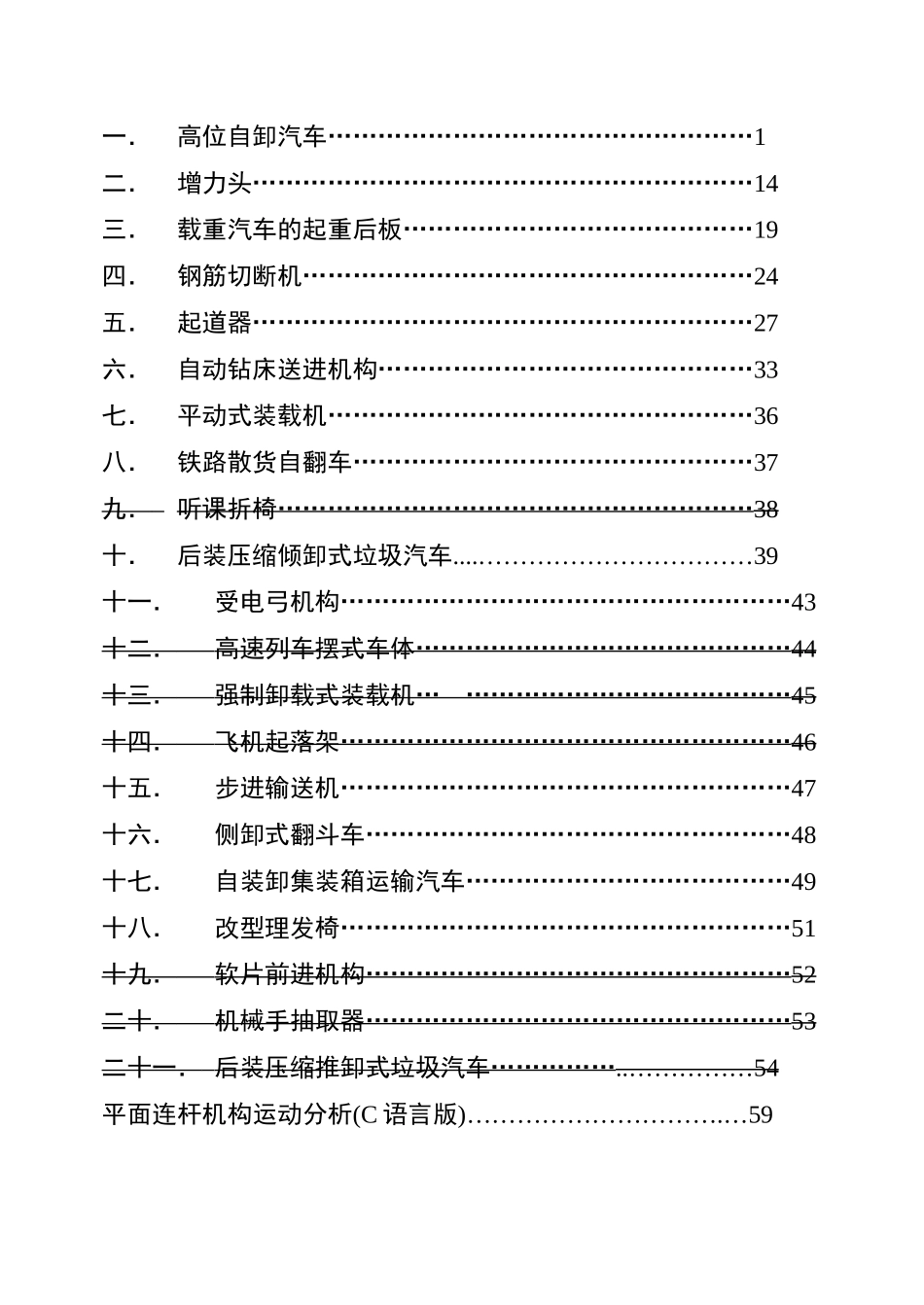

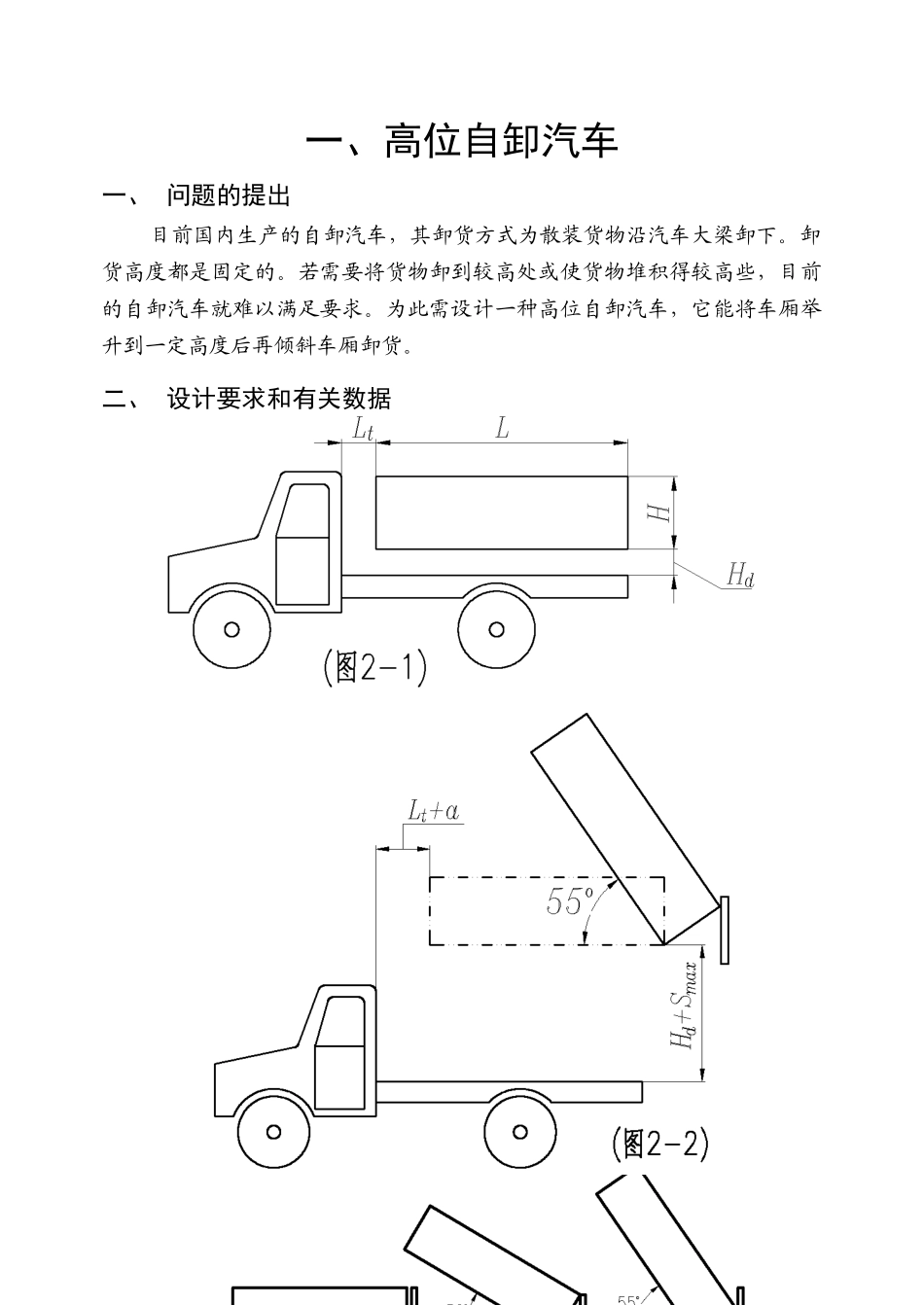

机械原理课程设计指导书西南交通大学机械学院机械原理教研室 编著1999 年 1 月目 录一．高位自卸汽车……………………………………………1二．增力头……………………………………………………14三．载重汽车的起重后板……………………………………19四．钢筋切断机………………………………………………24五．起道器……………………………………………………27六．自动钻床送进机构………………………………………33七．平动式装载机……………………………………………36八．铁路散货自翻车…………………………………………37九． 听课折椅…………………………………………………38十．后装压缩倾卸式垃圾汽车....……………………………39十一．受电弓机构………………………………………………43十二． 高速列车摆式车体………………………………………44十三． 强制卸载式装载机… …………………………………45十四． 飞机起落架………………………………………………46十五．步进输送机………………………………………………47十六．侧卸式翻斗车……………………………………………48十七．自装卸集装箱运输汽车…………………………………49十八．改型理发椅………………………………………………51十九． 软片前进机构……………………………………………52二十． 机械手抽取器……………………………………………53二十一． 后装压缩推卸式垃圾汽车……………..……………54平面连杆机构运动分析(C 语言版)………………………….…59一、高位自卸汽车一、 问题的提出目前国内生产的自卸汽车，其卸货方式为散装货物沿汽车大梁卸下。卸货高度都是固定的。若需要将货物卸到较高处或使货物堆积得较高些，目前的自卸汽车就难以满足要求。为此需设计一种高位自卸汽车，它能将车厢举升到一定高度后再倾斜车厢卸货。二、 设计要求和有关数据设计要求：1)具有一般自卸汽车的功能。2)能将满载货物的车厢在比较水平的状态下平稳地举升到一定高度，最大升程 Smax见表 2-1。3)为方便卸货，要求车厢在举升过程中逐步后移。车厢处于最大升程位置时，其后移量 a 见表 2-1。为保证车厢的稳定性，其最大后移量 amax不得超过 1.2a。4)在举升过程中可在任意高度停留卸货。5)在车厢倾斜卸货时，后厢门随之联动打开：卸货完毕，车厢恢复水平状态，后厢门也随之可靠关闭，后厢门和车厢的相对位置见图 2-3。6)举升和倾斜机构的安装...
