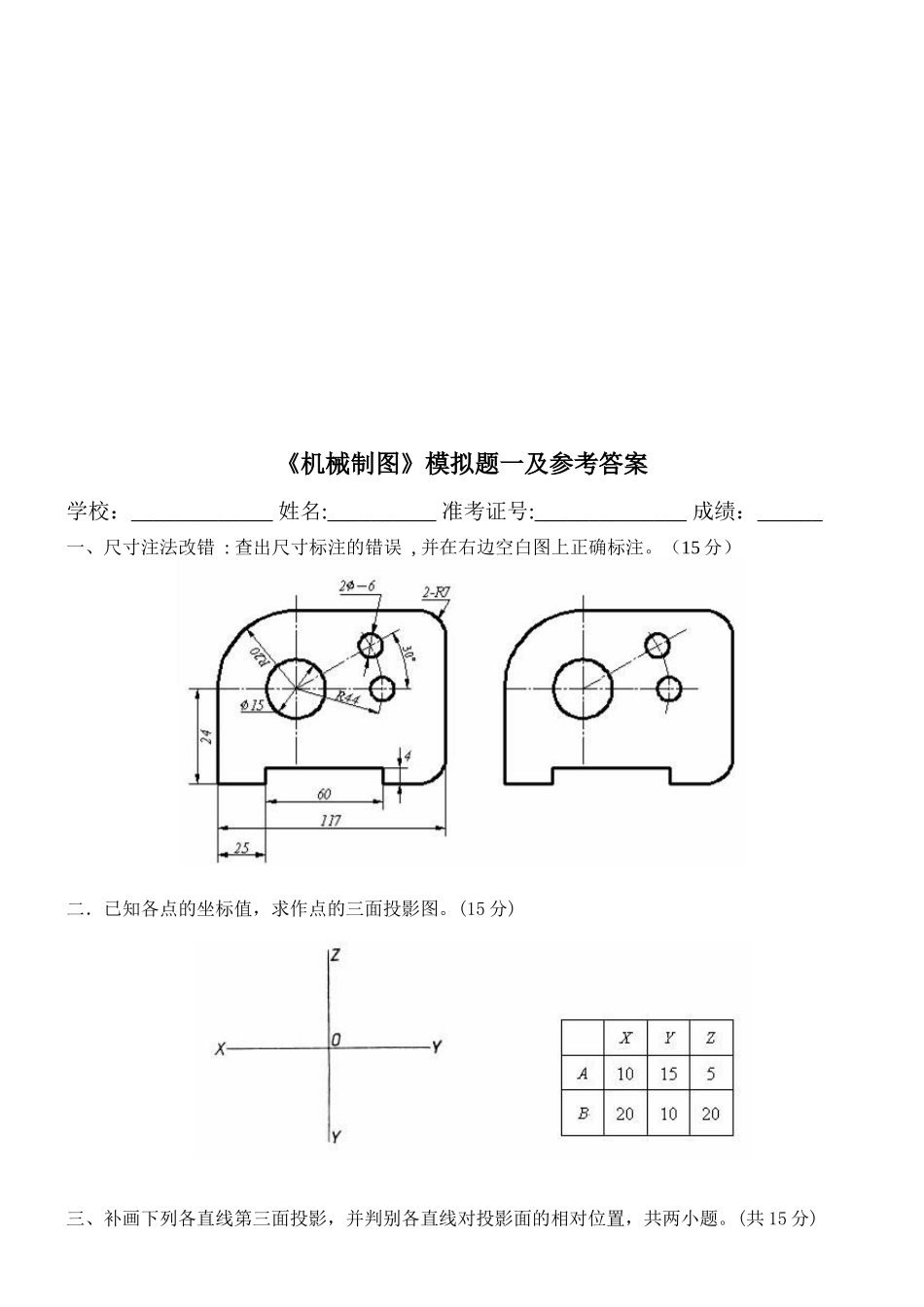

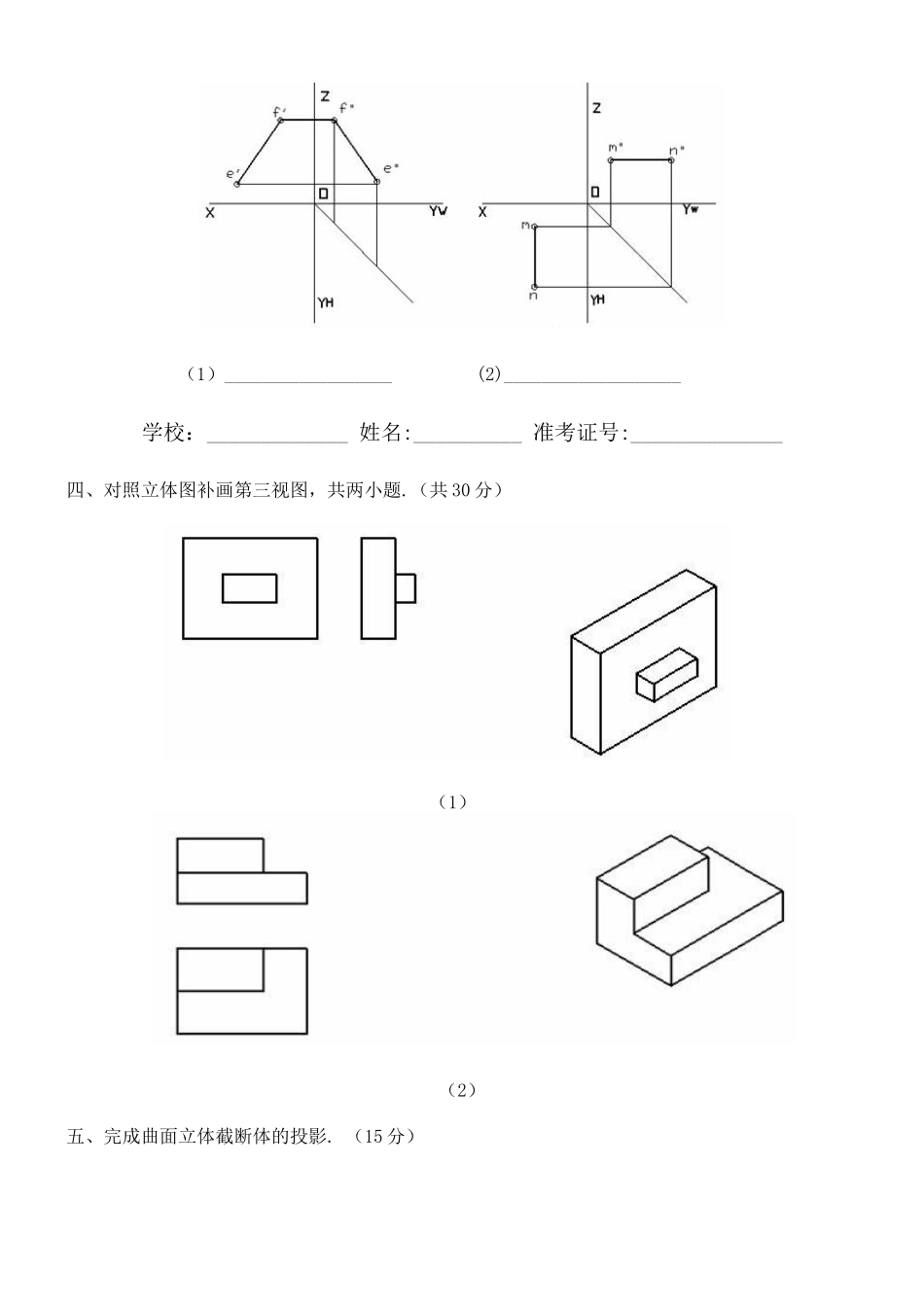

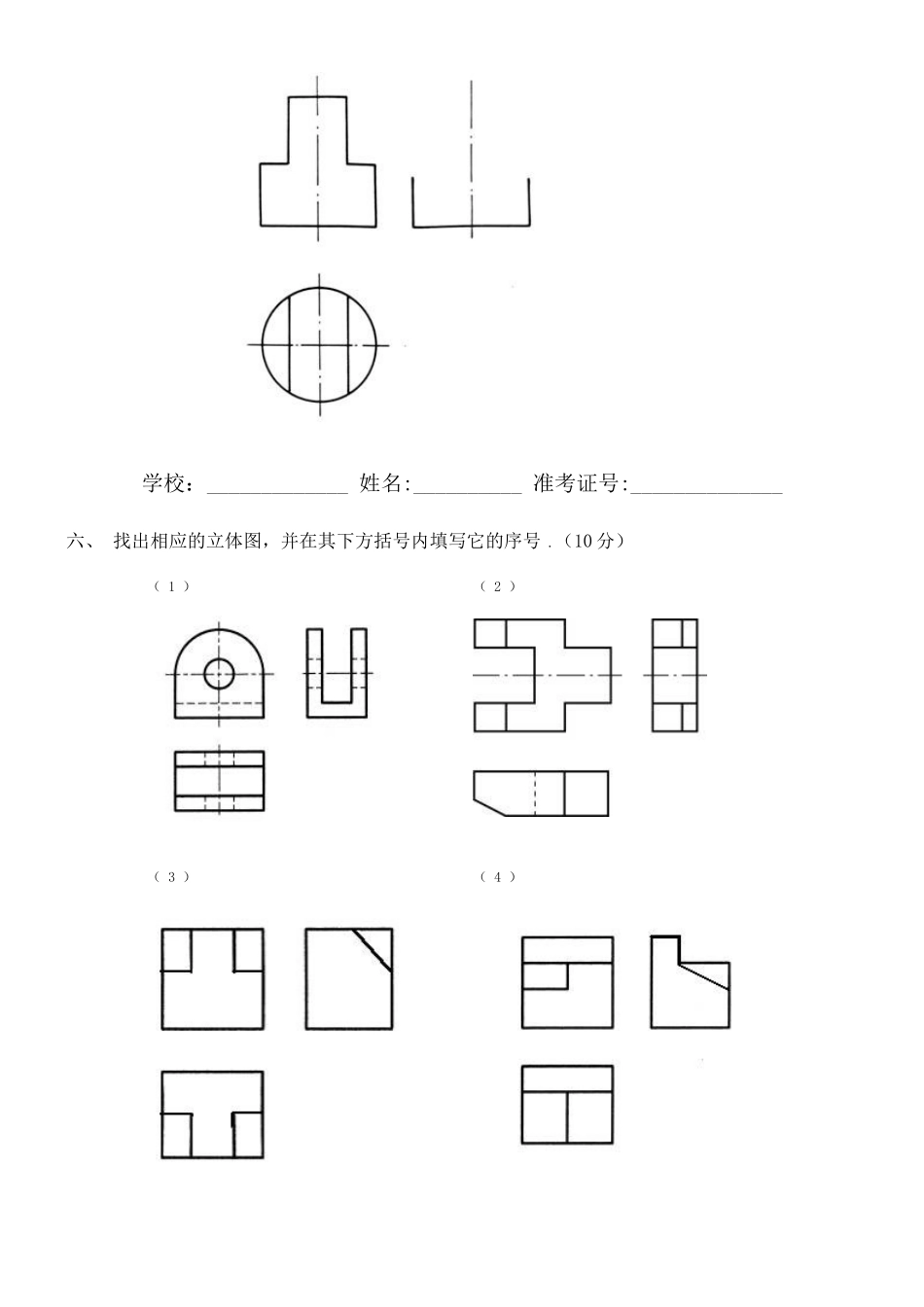

《机械制图》模拟题一及参考答案学校：_____________ 姓名:__________ 准考证号:______________ 成绩：______一、尺寸注法改错 : 查出尺寸标注的错误 , 并在右边空白图上正确标注。（15 分）二．已知各点的坐标值，求作点的三面投影图。(15 分) 三、补画下列各直线第三面投影，并判别各直线对投影面的相对位置，共两小题。(共 15 分) （1）__________________ (2)___________________学校：_____________ 姓名:__________ 准考证号:______________四、对照立体图补画第三视图，共两小题.（共 30 分） （1） （2）五、完成曲面立体截断体的投影. （15 分） 学校：_____________ 姓名:__________ 准考证号:______________六、 找出相应的立体图，并在其下方括号内填写它的序号 .（10 分）（ 1 ） （ 2 ） （ 3 ） （ 4 ） 七、回答下列问题 ,共三小题（12）(1) 内、外螺纹旋合时 , 需要 、 、 、 、 等五要素相同 . (2) 不论内螺纹或是外螺纹 , 螺纹的代号及尺寸均应注在螺纹的 径上 ; 但管螺纹用 标注 . (3) ：基本尺寸 ，基准制 ，配合种类 ； 孔的公差带代号 ，轴的公差带代号 。学校：_____________ 姓名:__________ 准考证号:______________八、对螺纹标注解释，并在对应的图上标注。（12 分）M16 ╳ 1.5 — 5g6g 表示_______________________________________________________________________________________________________________________________ 螺纹. M16 ╳ 1.5 —6H 表示________________________________________________________________________________________________________________________________螺纹. 九、画出 A 向斜视图和 B 向局部视图。（12） 学校：_____________ 姓名:__________ 准考证号:______________十、 求主视图并作 A-A 剖视 。（14 分）参考答案一、二、三、（1）一般位置直线 (2) 正垂线四、 （1） （2）五、六、 3 1 4 2七、(1)内、外螺纹旋合时 , 需要 牙型 、 大径 、 螺距 、 线数 、 旋向 等五要素相同 . (2)不论内螺纹或是外螺纹 , 螺纹的代号及尺寸均应注在螺纹的 大 径上 ; 但管螺纹用 指引线引出 标注 . (3) ：基本尺寸 Ф 20 ，基准制： 基孔制 ，配合种类： 间隙配合 ； 孔的公差带代号 H8 ，轴的公差带代号 f7 。八、M16 ╳ 1.5 — 5g6g 表示 大径为 16 , 螺距 1.5, 中径、顶径公差带分别为 5g 、 6g ，中等旋合长度的细牙普通右旋外螺纹。 M16 ╳ 1.5 —6H 表示 大径为 16 , 螺距 1.5, 中径、顶径公差带均为 6H ，中等旋合长度的细牙普通右旋内螺纹。九、十、
