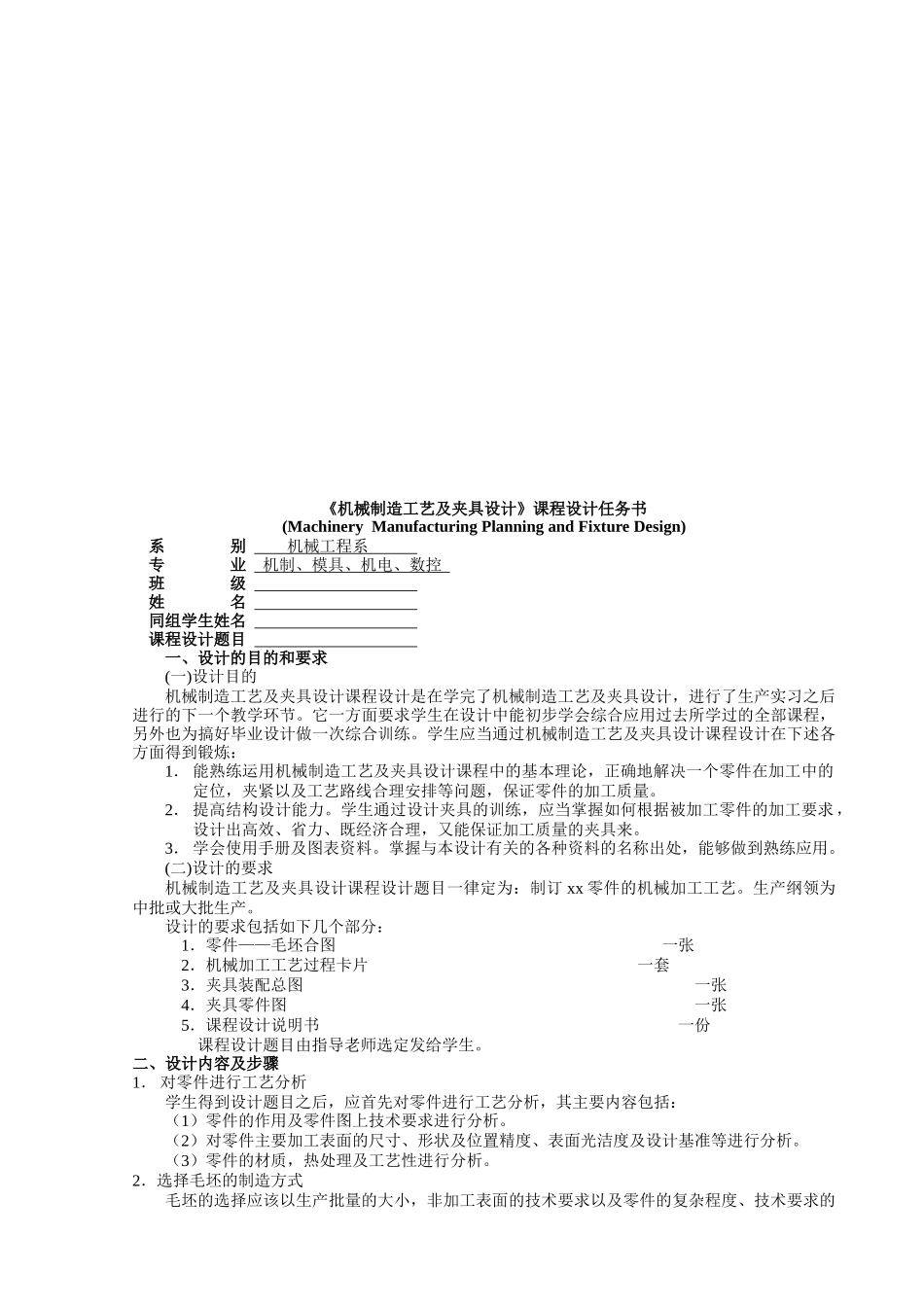

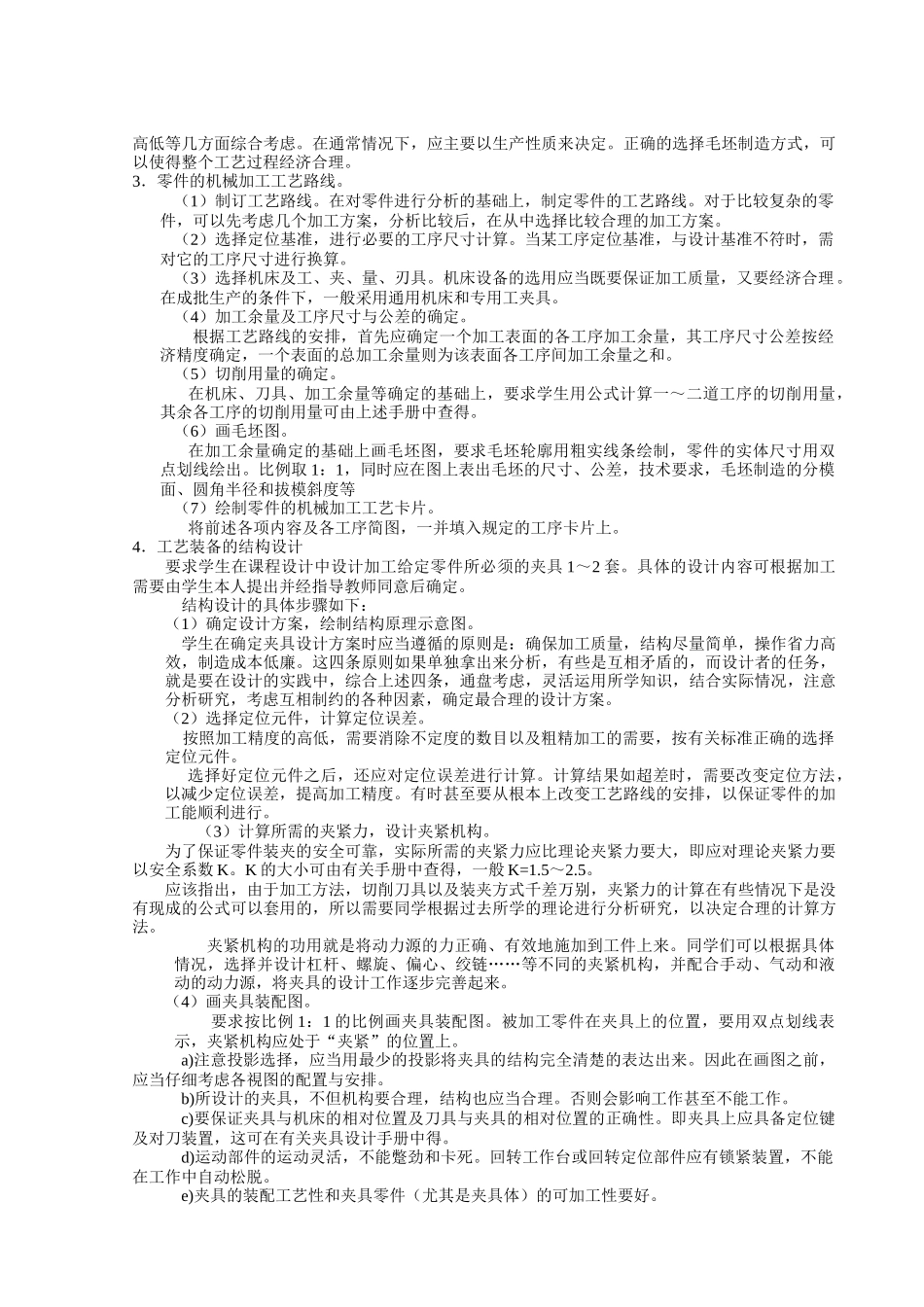

《机械制造工艺及夹具设计》课程设计任务书(Machinery Manufacturing Planning and Fixture Design)系 别 机械工程系 专 业 机制、模具、机电、数控 班 级 姓 名 同组学生姓名 课程设计题目 一、设计的目的和要求(一)设计目的机械制造工艺及夹具设计课程设计是在学完了机械制造工艺及夹具设计，进行了生产实习之后进行的下一个教学环节。它一方面要求学生在设计中能初步学会综合应用过去所学过的全部课程，另外也为搞好毕业设计做一次综合训练。学生应当通过机械制造工艺及夹具设计课程设计在下述各方面得到锻炼：1． 能熟练运用机械制造工艺及夹具设计课程中的基本理论，正确地解决一个零件在加工中的定位，夹紧以及工艺路线合理安排等问题，保证零件的加工质量。2． 提高结构设计能力。学生通过设计夹具的训练，应当掌握如何根据被加工零件的加工要求，设计出高效、省力、既经济合理，又能保证加工质量的夹具来。3． 学会使用手册及图表资料。掌握与本设计有关的各种资料的名称出处，能够做到熟练应用。(二)设计的要求机械制造工艺及夹具设计课程设计题目一律定为：制订 xx 零件的机械加工工艺。生产纲领为中批或大批生产。设计的要求包括如下几个部分：1．零件——毛坯合图 一张2．机械加工工艺过程卡片 一套3．夹具装配总图 一张4．夹具零件图 一张5．课程设计说明书 一份课程设计题目由指导老师选定发给学生。二、设计内容及步骤1． 对零件进行工艺分析学生得到设计题目之后，应首先对零件进行工艺分析，其主要内容包括：（1）零件的作用及零件图上技术要求进行分析。（2）对零件主要加工表面的尺寸、形状及位置精度、表面光洁度及设计基准等进行分析。（3）零件的材质，热处理及工艺性进行分析。2．选择毛坯的制造方式毛坯的选择应该以生产批量的大小，非加工表面的技术要求以及零件的复杂程度、技术要求的高低等几方面综合考虑。在通常情况下，应主要以生产性质来决定。正确的选择毛坯制造方式，可以使得整个工艺过程经济合理。3．零件的机械加工工艺路线。（1）制订工艺路线。在对零件进行分析的基础上，制定零件的工艺路线。对于比较复杂的零件，可以先考虑几个加工方案，分析比较后，在从中选择比较合理的加工方案。（2）选择定位基准，进行必要的工序尺寸计算。当某工序定位基准，与设计基准不符时，需对它的工序尺寸进行换算。（3）选择机床及工、夹、量、刃具。机床设备的选用应当既要保证加工质量，又要...
