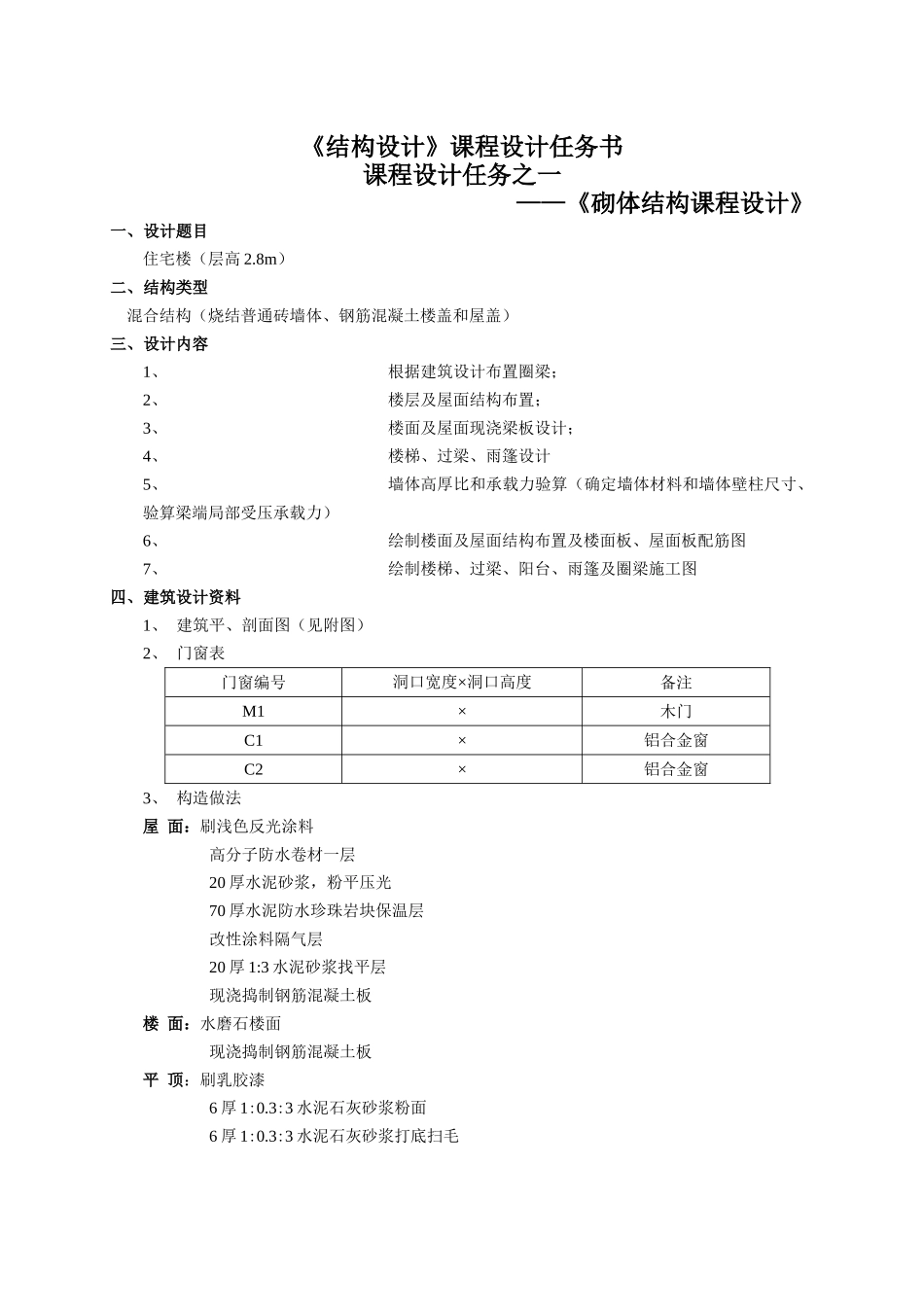

《结构设计》课程设计任务书课程设计任务之一——《砌体结构课程设计》一、设计题目住宅楼(层高2.8m)二、结构类型混合结构(烧结普通砖墙体、钢筋混凝土楼盖和屋盖)三、设计内容1、根据建筑设计布置圈梁;2、楼层及屋面结构布置;3、楼面及屋面现浇梁板设计;4、楼梯、过梁、雨篷设计5、墙体高厚比和承载力验算(确定墙体材料和墙体壁柱尺寸、验算梁端局部受压承载力)6、绘制楼面及屋面结构布置及楼面板、屋面板配筋图7、绘制楼梯、过梁、阳台、雨篷及圈梁施工图四、建筑设计资料1、建筑平、剖面图(见附图)2、门窗表门窗编号洞口宽度×洞口高度备注M1×木门C1×铝合金窗C2×铝合金窗3、构造做法屋面:刷浅色反光涂料高分子防水卷材一层20厚水泥砂浆,粉平压光70厚水泥防水珍珠岩块保温层改性涂料隔气层20厚1:3水泥砂浆找平层现浇捣制钢筋混凝土板楼面:水磨石楼面现浇捣制钢筋混凝土板平顶:刷乳胶漆6厚1:0.3:3水泥石灰砂浆粉面6厚1:0.3:3水泥石灰砂浆打底扫毛刷素水泥砂浆一道现浇捣制钢筋混凝土板外廊栏板:120厚烧结普通砖栏板(两侧粉刷同外墙)内墙面:刷内墙乳胶漆5厚1:0.3:3水泥石灰砂浆抹面15厚1:0.3:6水泥石灰砂浆打底外墙面:刷外墙用弹性乳胶漆6厚1:2.5水泥砂浆粉面压实抹光,水刷带出小麻面12厚1:3水泥砂浆打底五、荷载资料钢筋混凝土重度25kN/m3水泥砂浆重度20kN/m3粘土砖砌体重度19kN/m3水泥石灰浆重度17kN/m3珍珠岩保温层重度8kN/m3水磨石地面自重标准值0.65kN/m3高分子防水卷材自重标准值0.1kN/m3木门窗自重标准值0.25kN/m3铝合金门窗自重标准值0.30kN/m3楼面均布活荷载标准值2.0kN/m3组合值系数ψr=0.7走廊、楼梯均布活荷载标准值2.5kN/m3组合值系数ψr=0.7屋面均布活荷载标准值0.5kN/m3组合值系数ψr=0.7基本雪压0.65kN/m3组合值系数ψr=0.7屋面积雪分布系数μr=1.0五、设计成果1、结构设计计算书一册,要求独立完成,计算正确,书写工整,装订成册;2、施工图纸一套,要求独立完成,表达清晰,构造正确,符合建筑结构制图标准要求。六、参考资料1、《混凝土结构设计规范》2、《砌体结构设计规范》3、《建筑结构荷载规范》4、《建筑结构制图标准》5、《混凝土结构》(上、中册)6、《砌体结构》课程设计任务之二——《钢结构课程设计任务书》之一一、设计题目:实腹门式刚架设计。二、设计目的:通过设计培养学生综合运用所学钢结构和有关课程知识的能力,掌握钢结构设计的基本技能和方法及一般过程。三、设计资料1、基本条件单层房屋采用单跨双坡门式刚架:1)跨度:15m,18m,21m,24m,27m,30m,36m。2)柱距:6m,7.5m,9m。3)檐口高度:5.4m(跨度15m),6.9m(跨度18m,21m,24m),8.4m(跨度27m,30m,36m)。4)柱底连接:柱底为铰接。5)檩条、墙梁间距:6)屋面坡度分为1/8,1/10,1/12,1/15,1/18,1/20六种情况。7)屋面及墙面板采用岩棉夹芯彩色钢板,檩条和墙梁采用冷弯薄壁型钢。8)地面粗糙度类别为类,钢材为级钢,焊条采用型。9)设计时可取刚架柱与斜梁均为等截面构件或变截面构件。2.设计理论:弹性设计方法,或塑性设计方法(构件全部为等截面)。3.荷载标准值(1).永久荷载(对水平投影面)岩棉夹芯彩色钢板檩条、支撑和刚架梁自重(假设为)墙体、墙梁和刚架柱自重(假设为)(2).可变荷载屋面活荷载或雪荷载基本风压四、设计内容每人选用一种情况进行设计,应完成计算书一份,内容包括荷载计算、刚架内力分析及组合、刚架梁和柱及节点设计。绘制梁和柱的施工图一张(1号图)。五、时间安排1周。六、参考书目1.《钢结构设计手册》编辑委员会.钢结构设计手册(第三版).北京:中国建筑工业出版社,2004.2.《轻型钢结构设计手册》编辑委员会.轻型钢结构设计手册(第二版).北京:中国建筑工业出版社,2006.3.中国工程建设标准化协会标准.门式刚架轻型房屋钢结构技术规程(CECS102:2002).北京:中国计划出版社,2003.4.国家标准.冷弯薄壁型钢结构技术规范(GB50018-2002).北京:中国计划出版社,2002.5.国家标准.钢结构设计规范(GB50017-2003).北京:中国计划出版社,2003.6.国家标准.建筑结构荷载规范(GB50009-2001).北京:中国...
