MIDAS索单元应用(悬索桥、斜拉桥分析)VIP免费

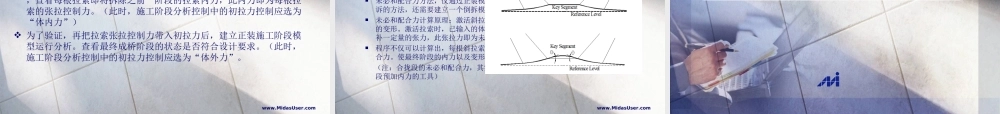

www. MidasUser.comwww.MidasUser.com目 录 1. 悬索桥分析 1. 悬索桥分析 2. 斜拉桥分析 2. 斜拉桥分析①基本操作步骤②索单元简介③索单元初始刚度④初始平衡状态⑤悬索桥分析控制①基本操作步骤②未知荷载系数法③体外力与体内力④未必和配合力悬索桥分析：基本操作步骤www.MidasUser.com① 定义主缆、边缆、主塔、加劲梁、吊杆等构件的材料和截面特性；② 打开主菜单“模型 / 结构建模助手 / 悬索桥”，输入相应参数（各参数意义可参考在线帮助）；③ 将建模助手的数据另存为“ *.wzd” 文件，以便以后修改或确认；④ 运行建模助手后，程序将自动生成悬索桥模型，且提供所有索单元的几何刚度初始荷载和初始单元内力；⑤ 将模型根据实际桥梁进行修改。如边界条件、横梁、加劲梁等，或改为自锚式悬索桥。⑥ 将主缆上的所有节点定义为更新节点组，将跨中最低点（垂点定义为垂点组；悬索桥分析：基本操作步骤www.MidasUser.com⑥ 删除建模助手自动生成的“几何非线性分析控制”，定义“悬索桥分析控制数据”后运行分析。运行过程中在信息窗口确认是否计算收敛。通过此步骤可得出新平衡状态的几何刚度初始荷载、初始单元内力，且还会提供“平衡单元节点内力”数据；⑦ 删除悬索桥分析控制数据，将所有结构、边界条件和荷载都定义为相应的结构组、边界组和荷载组。定义一次成桥的施工阶段，在施工阶段分析控制对话框中选择“考虑非线性分析 /独立模型”，并勾选“包含平衡单元节点内力”，点击运行分析；⑧ 分析结束后，查看该施工阶段的位移是否接近于 0 ，且查看构件的内力是否与几何刚度初始荷载表格或者平衡单元节点内力表格的数据接近或相同；⑨ 各项结果都满足要求（目标状态），说明成桥平衡状态非常好。再通过倒拆分析计算每个施工阶段以及空缆的状态。也可进行成桥状态其他荷载的分析；悬索桥分析：索单元简介www.MidasUser.com只能传递单元的轴向拉力随着内力的变化几何刚度发生变化有了初始刚度索单元才能承受各种荷载pretension悬索桥分析：索单元初始刚度 定义索单元时 几何刚度初始荷载 平衡单元节点内力 初始单元内力www.MidasUser.comMIDAS 程序中的初始刚度：悬索桥分析：索单元初始刚度www.MidasUser.com定义索单元时：Lu ：无应力索长初拉力：激活索单元的初始拉力水平力：激活索单元的初始水平力悬索桥分析：索单元初始刚度www.MidasUser.com几何刚度初始荷载荷载 > 初始荷载...
