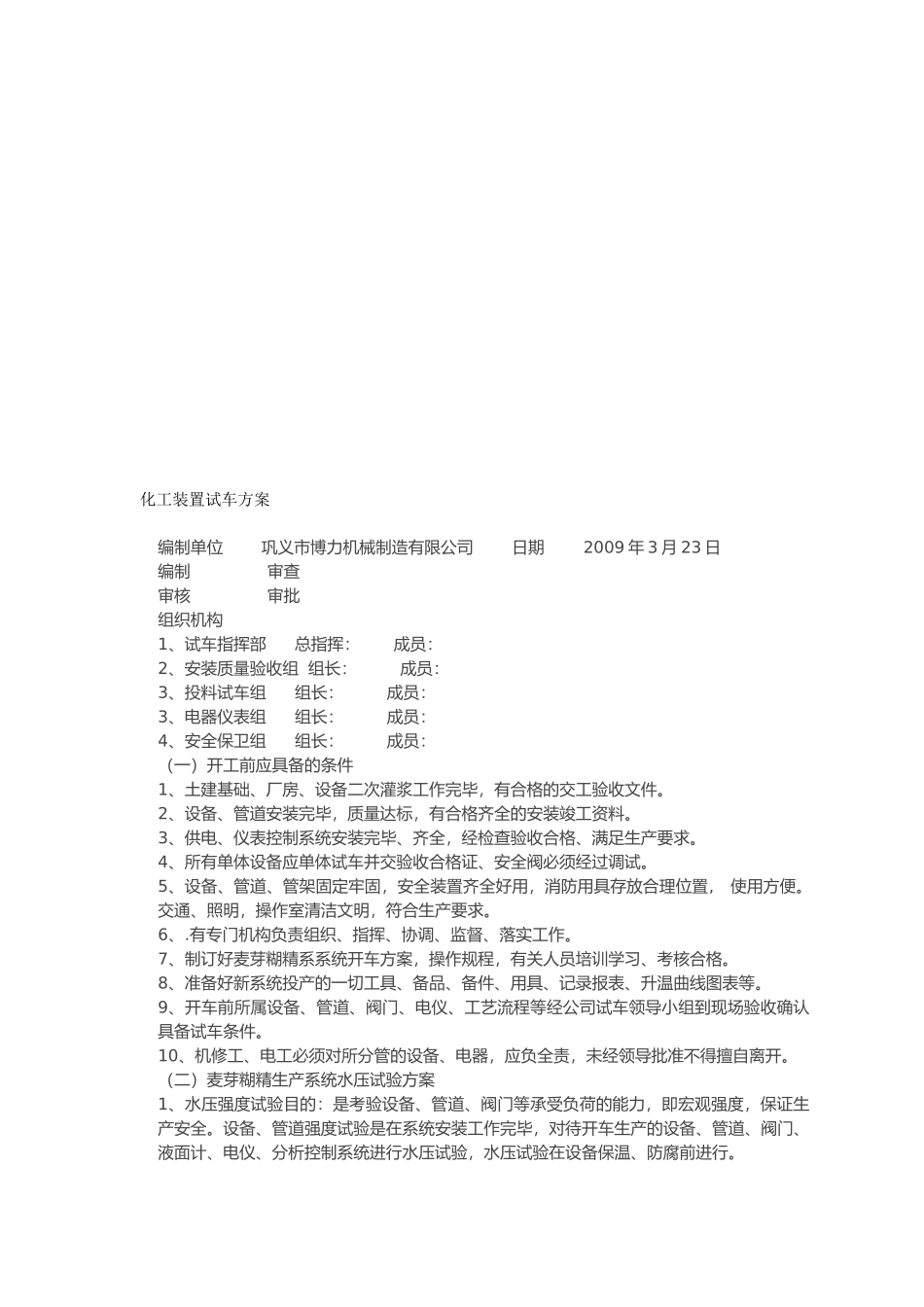

化工装置试车方案编制单位 巩义市博力机械制造有限公司 日期 2009 年 3 月 23 日编制 审查 审核 审批 组织机构1、试车指挥部 总指挥： 成员：2、安装质量验收组 组长： 成员：3、投料试车组 组长： 成员：3、电器仪表组 组长： 成员：4、安全保卫组 组长： 成员：（一）开工前应具备的条件1、土建基础、厂房、设备二次灌浆工作完毕，有合格的交工验收文件。2、设备、管道安装完毕，质量达标，有合格齐全的安装竣工资料。3、供电、仪表控制系统安装完毕、齐全，经检查验收合格、满足生产要求。 4、所有单体设备应单体试车并交验收合格证、安全阀必须经过调试。5、设备、管道、管架固定牢固，安全装置齐全好用，消防用具存放合理位置, 使用方便。交通、照明，操作室清洁文明，符合生产要求。6、.有专门机构负责组织、指挥、协调、监督、落实工作。7、制订好麦芽糊精系系统开车方案，操作规程，有关人员培训学习、考核合格。8、准备好新系统投产的一切工具、备品、备件、用具、记录报表、升温曲线图表等。9、开车前所属设备、管道、阀门、电仪、工艺流程等经公司试车领导小组到现场验收确认具备试车条件。10、机修工、电工必须对所分管的设备、电器，应负全责，未经领导批准不得擅自离开。（二）麦芽糊精生产系统水压试验方案1、水压强度试验目的：是考验设备、管道、阀门等承受负荷的能力，即宏观强度，保证生产安全。设备、管道强度试验是在系统安装工作完毕，对待开车生产的设备、管道、阀门、液面计、电仪、分析控制系统进行水压试验，水压试验在设备保温、防腐前进行。2、水压试验的内容及范围自淀粉乳进料口至喷雾干燥整个系统均要进行水压试验。主要设备：调浆罐、配置罐、液化罐、层流罐、承压罐、过滤器、闪蒸罐、蒸发系统、糊精暂存罐及所有管道等容器需单体试压或具备单体试压合格证。以上试压均在最高操作压力或压差的 1.5 倍来进行，试压合格后要将积水放尽。3、试压的方法及步骤① 所有物料管道试压要达到 1.0MPa，保持 15 分钟，目测无泄漏。② 酸、碱管线水压试验压力为操作压力的 1.5 倍。③ 蒸汽管线、循环水管线水压试验压力为 1.25 倍。全部高中压管道、阀门、管件、包括放油水管、放空管等，必须逐段全部试压，不得遗漏。④ 水压试验完毕后，立即对设备管道、阀门进行空气吹扫，排除水份，防止锈蚀，应特别注意吹干油分内件及各阀门积水。（三）设备管道的吹除1、吹除的目的，是将设备管道...
