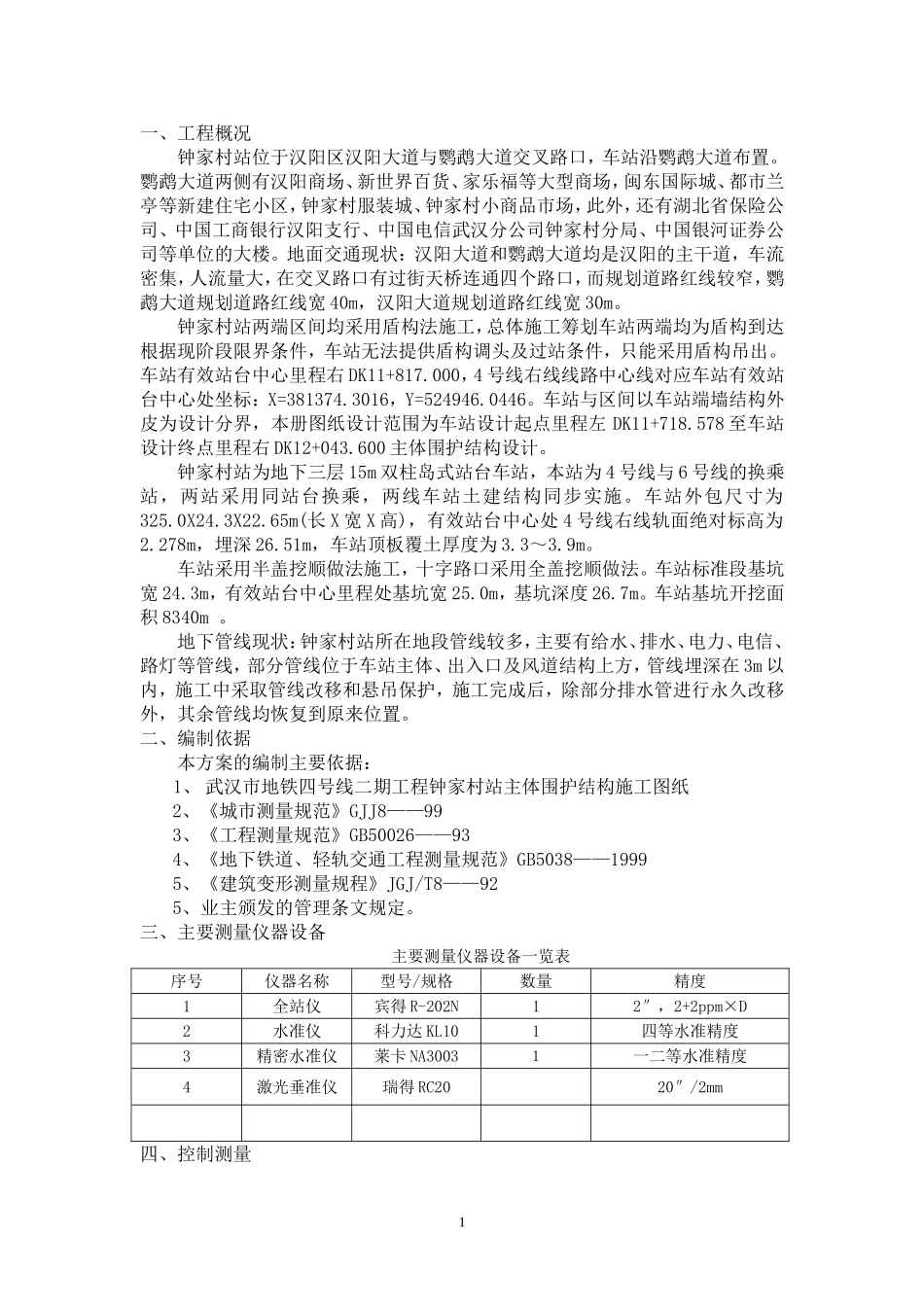

一、工程概况钟家村站位于汉阳区汉阳大道与鹦鹉大道交叉路口，车站沿鹦鹉大道布置。鹦鹉大道两侧有汉阳商场、新世界百货、家乐福等大型商场，闽东国际城、都市兰亭等新建住宅小区，钟家村服装城、钟家村小商品市场，此外，还有湖北省保险公司、中国工商银行汉阳支行、中国电信武汉分公司钟家村分局、中国银河证券公司等单位的大楼。地面交通现状：汉阳大道和鹦鹉大道均是汉阳的主干道，车流密集，人流量大，在交叉路口有过街天桥连通四个路口，而规划道路红线较窄，鹦鹉大道规划道路红线宽 40m，汉阳大道规划道路红线宽 30m。钟家村站两端区间均采用盾构法施工，总体施工筹划车站两端均为盾构到达根据现阶段限界条件，车站无法提供盾构调头及过站条件，只能采用盾构吊出。车站有效站台中心里程右 DK11+817.000，4 号线右线线路中心线对应车站有效站台中心处坐标：X=381374.3016，Y=524946.0446。车站与区间以车站端墙结构外皮为设计分界，本册图纸设计范围为车站设计起点里程左 DK11+718.578 至车站设计终点里程右 DK12+043.600 主体围护结构设计。钟家村站为地下三层 15m 双柱岛式站台车站，本站为 4 号线与 6 号线的换乘站，两站采用同站台换乘，两线车站土建结构同步实施。车站外包尺寸为325.0X24.3X22.65m(长 X 宽 X 高)，有效站台中心处 4 号线右线轨面绝对标高为2.278m，埋深 26.51m，车站顶板覆土厚度为 3.3～3.9m。车站采用半盖挖顺做法施工，十字路口采用全盖挖顺做法。车站标准段基坑宽 24.3m，有效站台中心里程处基坑宽 25.0m，基坑深度 26.7m。车站基坑开挖面积 8340m 。地下管线现状：钟家村站所在地段管线较多，主要有给水、排水、电力、电信、路灯等管线，部分管线位于车站主体、出入口及风道结构上方，管线埋深在 3m 以内，施工中采取管线改移和悬吊保护，施工完成后，除部分排水管进行永久改移外，其余管线均恢复到原来位置。 二、编制依据 本方案的编制主要依据：1、 武汉市地铁四号线二期工程钟家村站主体围护结构施工图纸2、《城市测量规范》GJJ8——993、《工程测量规范》GB50026——934、《地下铁道、轻轨交通工程测量规范》GB5038——19995、《建筑变形测量规程》JGJ/T8——925、业主颁发的管理条文规定。三、主要测量仪器设备主要测量仪器设备一览表序号仪器名称型号/规格数量精度1全站仪宾得 R-202N12″，2+2ppm×D2水准仪科力达 KL101四等水准精度3精密水准仪莱卡 NA3003１一二等水...
