风机基础环安装施工方案VIP免费

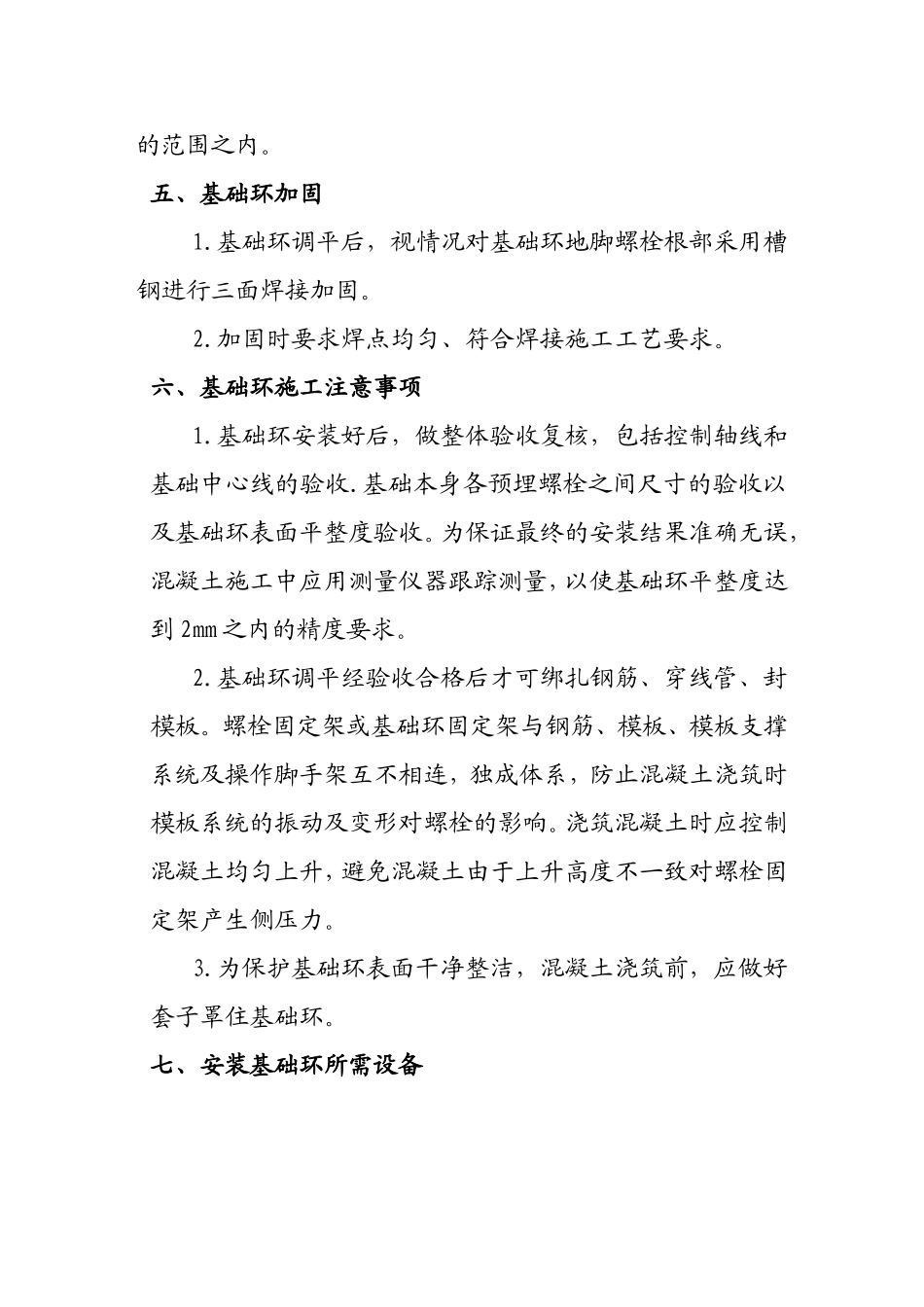

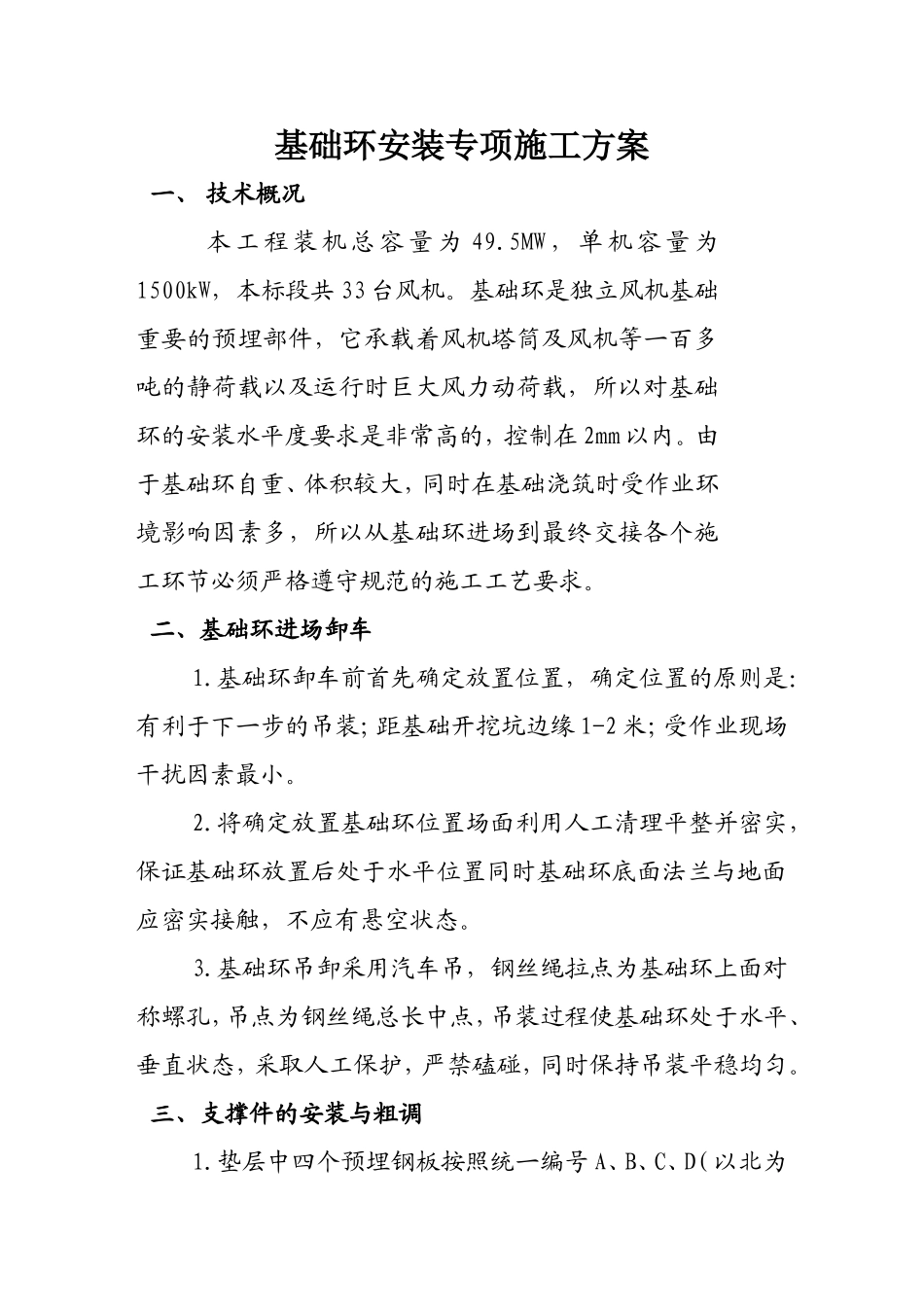

风机基础环安装施工方案_第1页
1/4

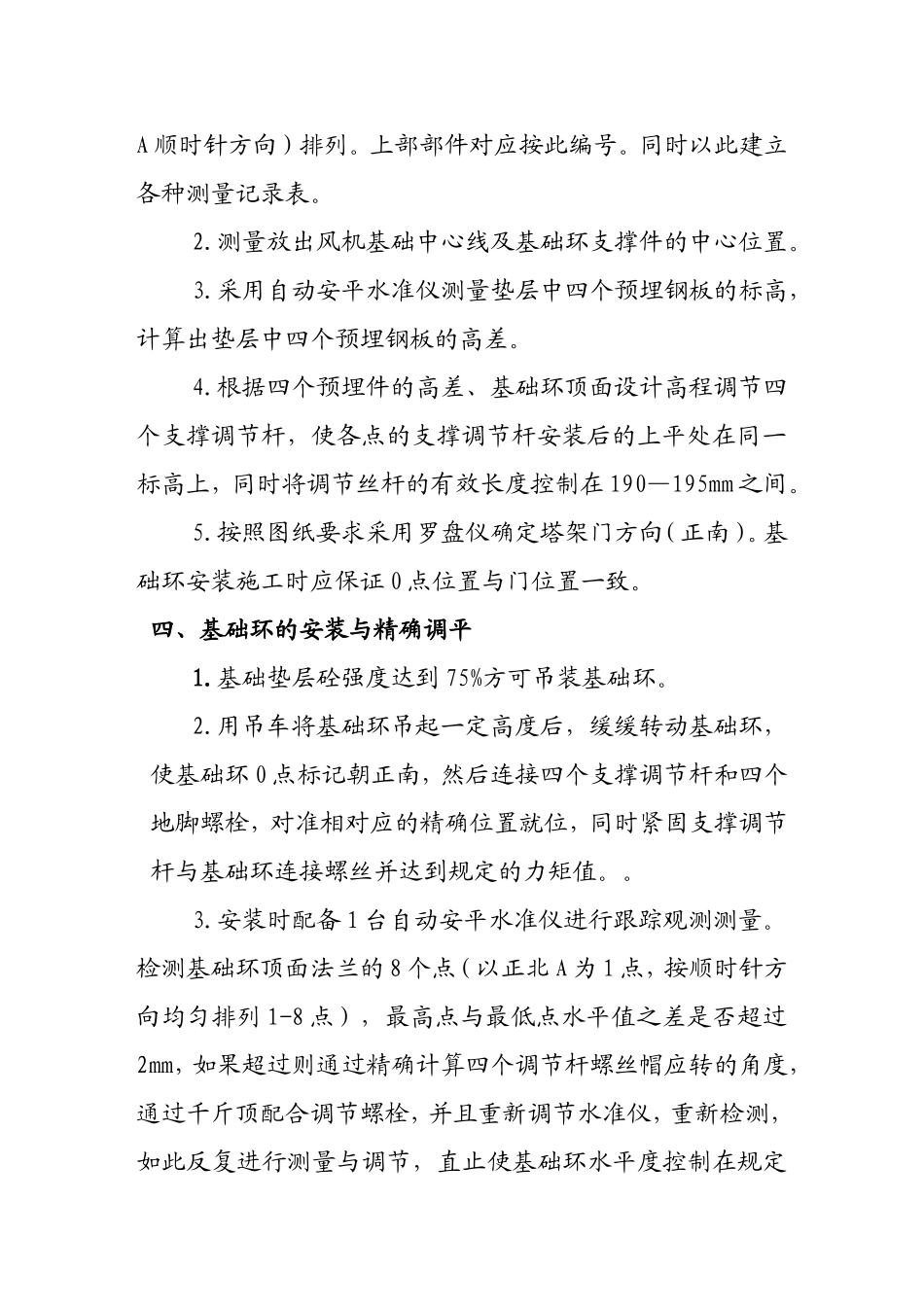

风机基础环安装施工方案_第2页
2/4
风机基础环安装施工方案_第3页
3/4
基础环安装专项施工方案一、 技术概况 本 工 程 装 机 总 容 量 为 49.5MW , 单 机 容 量 为1500kW,本标段共 33 台风机。基础环是独立风机基础重要的预埋部件,它承载着风机塔筒及风机等一百多吨的静荷载以及运行时巨大风力动荷载,所以对基础环的安装水平度要求是非常高的,控制在 2mm 以内。由于基础环自重、体积较大,同时在基础浇筑时受作业环境影响因素多,所以从基础环进场到最终交接各个施工环节必须严格遵守规范的施工工艺要求。二、基础环进场卸车1.基础环卸车前首先确定放置位置,确定位置的原则是:有利于下一步的吊装;距基础开挖坑边缘 1-2 米;受作业现场干扰因素最小。2.将确定放置基础环位置场面利用人工清理平整并密实,保证基础环放置后处于水平位置同时基础环底面法兰与地面应密实接触,不应有悬空状态。3.基础环吊卸采用汽车吊,钢丝绳拉点为基础环上面对称螺孔,吊点为钢丝绳总长中点,吊装过程使基础环处于水平、垂直状态,采取人工保护,严禁磕碰,同时保持吊装平稳均匀。三、支撑件的安装与粗调1.垫层中四个预埋钢板按照统一编号 A、B、C、D(以北为A 顺时针方向)排列。上部部件对应按此编号。同时以此建立各种测量记录表。2.测量放出风机基础中心线及基础环支撑件的中心位置。3.采用自动安平水准仪测量垫层中四个预埋钢板的标高,计算出垫层中四个预埋钢板的高差。4.根据四个预埋件的高差、基础环顶面设计高程调节四个支撑调节杆,使各点的支撑调节杆安装后的上平处在同一标高上,同时将调节丝杆的有效长度控制在 190—195mm 之间。5.按照图纸要求采用罗盘仪确定塔架门方向(正南)。基础环安装施工时应保证 0 点位置与门位置一致。四、基础环的安装与精确调平1.基础垫层砼强度达到 75%方可吊装基础环。2.用吊车将基础环吊起一定高度后,缓缓转动基础环,使基础环 0 点标记朝正南,然后连接四个支撑调节杆和四个地脚螺栓,对准相对应的精确位置就位,同时紧固支撑调节杆与基础环连接螺丝并达到规定的力矩值。。3.安装时配备 1 台自动安平水准仪进行跟踪观测测量。检测基础环顶面法兰的 8 个点(以正北 A 为 1 点,按顺时针方向均匀排列 1-8 点),最高点与最低点水平值之差是否超过2mm,如果超过则通过精确计算四个调节杆螺丝帽应转的角度,通过千斤顶配合调节螺栓,并且重新调节水准仪,重新检测,如此反复进行测量与调节,直止使基础环水平度控制在规定的范围之内。五、...
