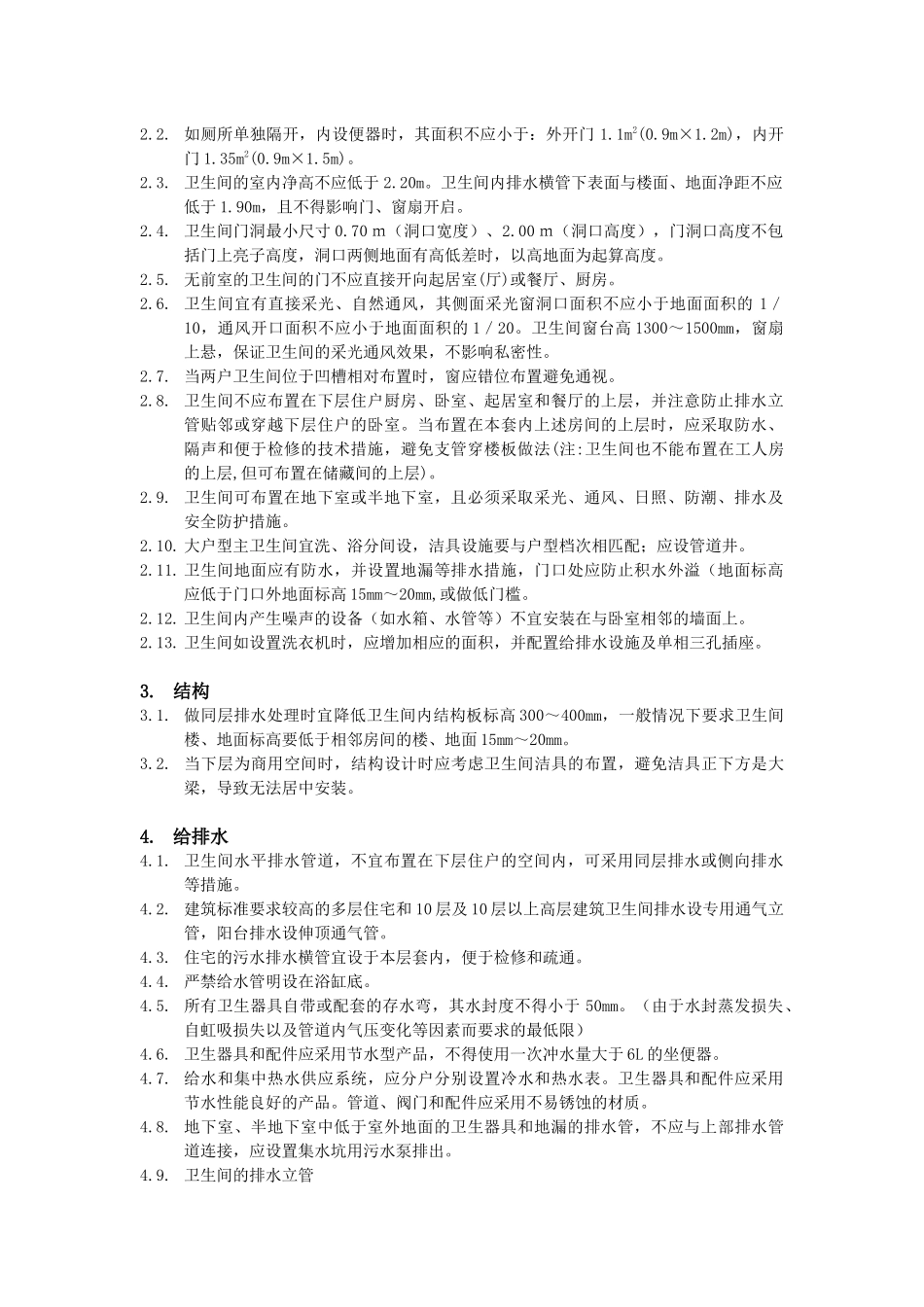

住宅卫生间设计标准1.一般规定1.1.卫生间设计中应注意合理布置卫生器具，使用管道集中、隐蔽，重视平面及空间的充分利用。1.2.卫生间应注意保持良好的通风换气和采光。无自然通风的卫生间应采取有效的机械通风换气措施。1.3.卫生间应有良好的防水、防潮、排水、防滑及隔声功能。2.建筑2.1.每套住宅应设1个以上卫生间，其中1个卫生间至少应配置3件卫生器具。不同器具组合的卫生间，使用面积不应小于下列规定(见下图所示)：1设便器、洗浴器(浴缸或淋浴)、洗面器3件卫生洁具的为4㎡。2设淋浴器、洗面器2件卫生洁具的为2.5㎡。3设便器、洗面器2件卫生洁具的为2㎡。4单设便器的为1.1㎡。5单设淋浴器的为1.2㎡。2.2.如厕所单独隔开，内设便器时，其面积不应小于：外开门1.1m2(0.9m×1.2m)，内开门1.35m2(0.9m×1.5m)。2.3.卫生间的室内净高不应低于2.20m。卫生间内排水横管下表面与楼面、地面净距不应低于1.90m，且不得影响门、窗扇开启。2.4.卫生间门洞最小尺寸0.70ｍ（洞口宽度）、2.00ｍ（洞口高度），门洞口高度不包括门上亮子高度，洞口两侧地面有高低差时，以高地面为起算高度。2.5.无前室的卫生间的门不应直接开向起居室(厅)或餐厅、厨房。2.6.卫生间宜有直接采光、自然通风，其侧面采光窗洞口面积不应小于地面面积的1／10，通风开口面积不应小于地面面积的1／20。卫生间窗台高1300～1500mm，窗扇上悬，保证卫生间的采光通风效果，不影响私密性。2.7.当两户卫生间位于凹槽相对布置时，窗应错位布置避免通视。2.8.卫生间不应布置在下层住户厨房、卧室、起居室和餐厅的上层，并注意防止排水立管贴邻或穿越下层住户的卧室。当布置在本套内上述房间的上层时，应采取防水、隔声和便于检修的技术措施，避免支管穿楼板做法(注:卫生间也不能布置在工人房的上层,但可布置在储藏间的上层)。2.9.卫生间可布置在地下室或半地下室，且必须采取采光、通风、日照、防潮、排水及安全防护措施。2.10.大户型主卫生间宜洗、浴分间设，洁具设施要与户型档次相匹配；应设管道井。2.11.卫生间地面应有防水，并设置地漏等排水措施，门口处应防止积水外溢（地面标高应低于门口外地面标高15mm～20mm,或做低门槛。2.12.卫生间内产生噪声的设备（如水箱、水管等）不宜安装在与卧室相邻的墙面上。2.13.卫生间如设置洗衣机时，应增加相应的面积，并配置给排水设施及单相三孔插座。3.结构3.1.做同层排水处理时宜降低卫生间内结构板标高300～400mm，一般情况下要求卫生间楼、地面标高要低于相邻房间的楼、地面15mm～20mm。3.2.当下层为商用空间时，结构设计时应考虑卫生间洁具的布置，避免洁具正下方是大梁，导致无法居中安装。4.给排水4.1.卫生间水平排水管道，不宜布置在下层住户的空间内，可采用同层排水或侧向排水等措施。4.2.建筑标准要求较高的多层住宅和10层及10层以上高层建筑卫生间排水设专用通气立管，阳台排水设伸顶通气管。4.3.住宅的污水排水横管宜设于本层套内，便于检修和疏通。4.4.严禁给水管明设在浴缸底。4.5.所有卫生器具自带或配套的存水弯，其水封度不得小于50mm。（由于水封蒸发损失、自虹吸损失以及管道内气压变化等因素而要求的最低限）4.6.卫生器具和配件应采用节水型产品，不得使用一次冲水量大于6L的坐便器。4.7.给水和集中热水供应系统，应分户分别设置冷水和热水表。卫生器具和配件应采用节水性能良好的产品。管道、阀门和配件应采用不易锈蚀的材质。4.8.地下室、半地下室中低于室外地面的卫生器具和地漏的排水管，不应与上部排水管道连接，应设置集水坑用污水泵排出。4.9.卫生间的排水立管4.9.1.应单独设置，且排水管道不得穿越卧室。4.9.2.不应遮挡门窗、排气口。4.9.3.穿过地面时，须预埋套管并高出地面30，管间缝隙用防水材料填实。4.9.4.塑料管穿墙埋设高度≥1500，避免二次装修打穿漏水。4.9.5.室内PVC管线应设置消音措施以减少上下水管道噪音。4.10.布置洗浴器和布置洗衣机的部位应设置地漏，其水封深度不应小于50mm。布置洗衣机的部位宜采用能防止溢流和干涸的专用地漏。4.11.卫生间应从门口向地漏找坡度；地漏应设在室内最低端并靠近浴盆或淋浴喷头。5.电气5.1.住宅卫生间...
