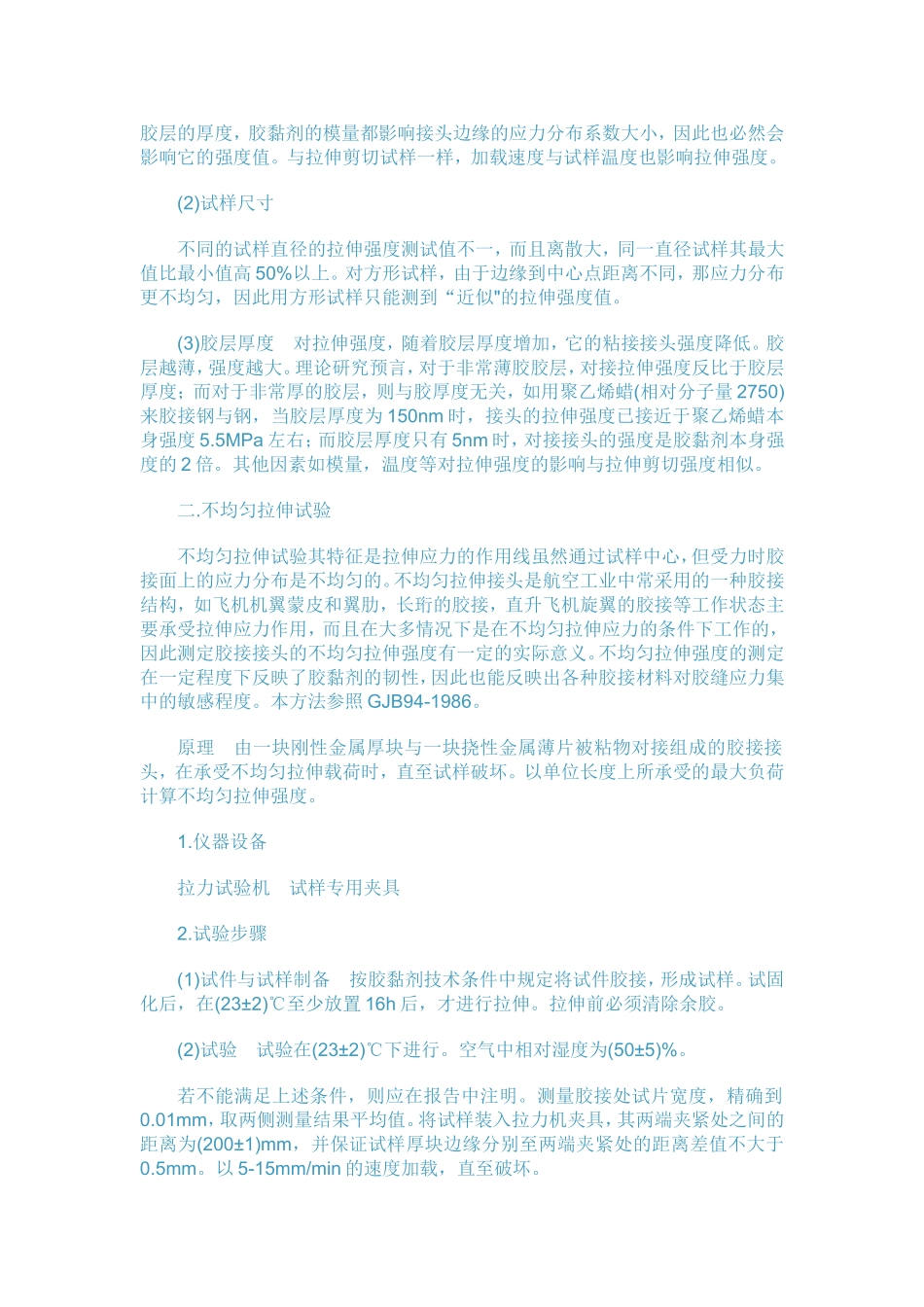

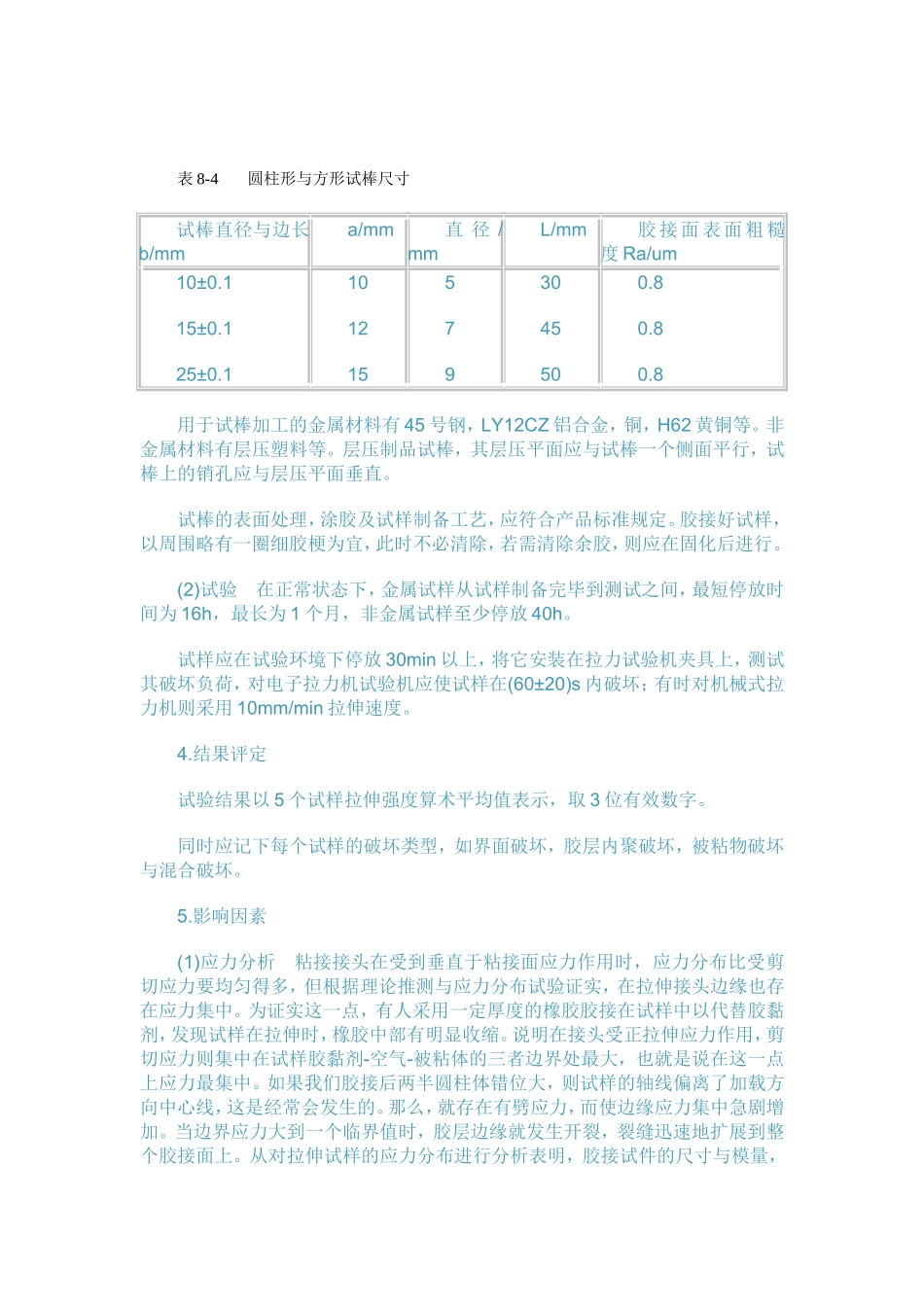

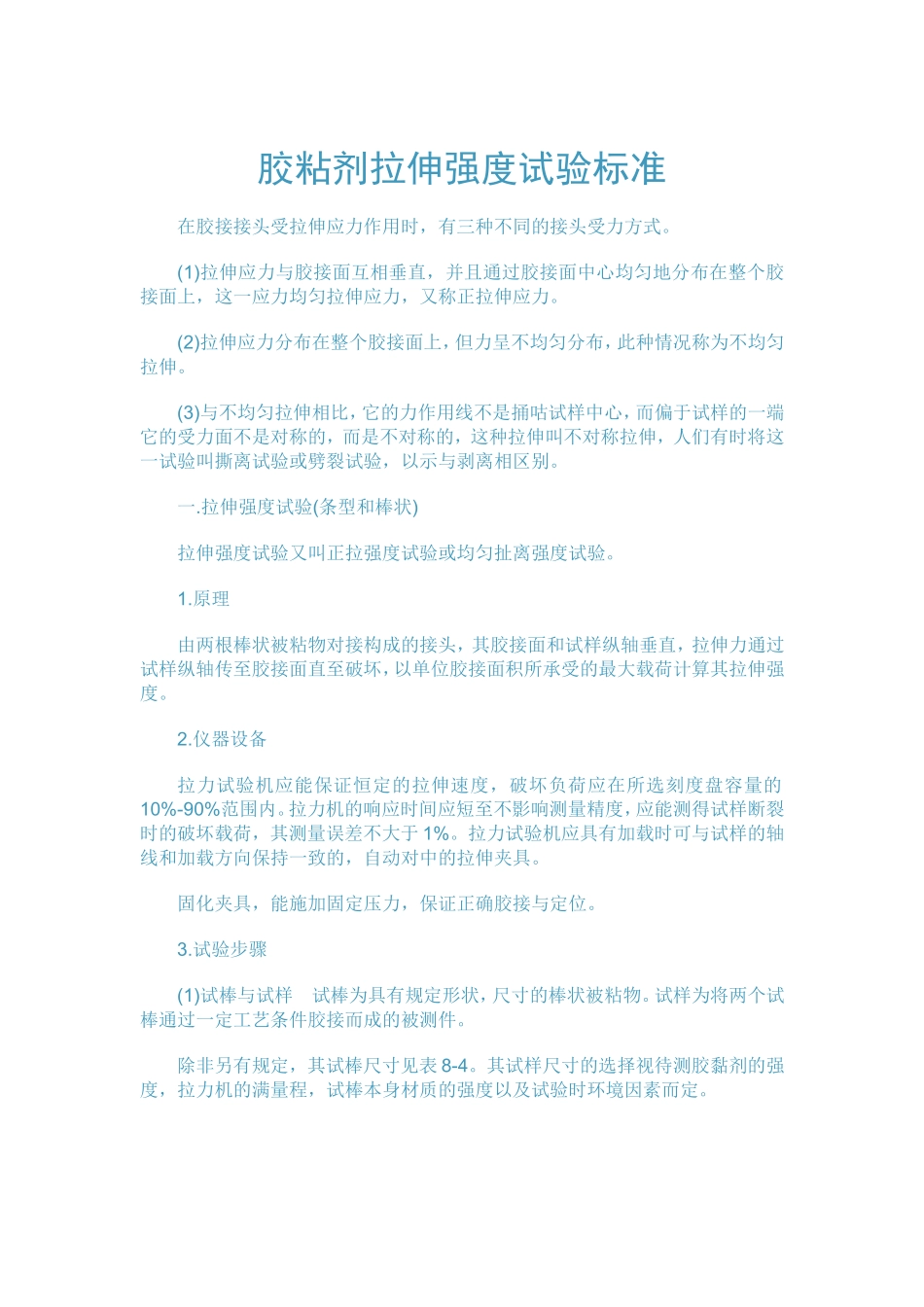

胶粘剂拉伸强度试验标准在胶接接头受拉伸应力作用时，有三种不同的接头受力方式。(1)拉伸应力与胶接面互相垂直，并且通过胶接面中心均匀地分布在整个胶接面上，这一应力均匀拉伸应力，又称正拉伸应力。(2)拉伸应力分布在整个胶接面上，但力呈不均匀分布，此种情况称为不均匀拉伸。(3)与不均匀拉伸相比，它的力作用线不是捅咕试样中心，而偏于试样的一端它的受力面不是对称的，而是不对称的，这种拉伸叫不对称拉伸，人们有时将这一试验叫撕离试验或劈裂试验，以示与剥离相区别。一.拉伸强度试验(条型和棒状)拉伸强度试验又叫正拉强度试验或均匀扯离强度试验。1.原理由两根棒状被粘物对接构成的接头，其胶接面和试样纵轴垂直，拉伸力通过试样纵轴传至胶接面直至破坏，以单位胶接面积所承受的最大载荷计算其拉伸强度。2.仪器设备拉力试验机应能保证恒定的拉伸速度，破坏负荷应在所选刻度盘容量的10%-90%范围内。拉力机的响应时间应短至不影响测量精度，应能测得试样断裂时的破坏载荷，其测量误差不大于 1%。拉力试验机应具有加载时可与试样的轴线和加载方向保持一致的，自动对中的拉伸夹具。固化夹具，能施加固定压力，保证正确胶接与定位。3.试验步骤(1)试棒与试样 试棒为具有规定形状，尺寸的棒状被粘物。试样为将两个试棒通过一定工艺条件胶接而成的被测件。除非另有规定，其试棒尺寸见表 8-4。其试样尺寸的选择视待测胶黏剂的强度，拉力机的满量程，试棒本身材质的强度以及试验时环境因素而定。表 8-4 圆柱形与方形试棒尺寸试棒直径与边长b/mma/mm直 径 / mmL/mm胶 接 面 表 面 粗 糙度 Ra/um10±0.115±0.125±0.11012155793045500.80.80.8用于试棒加工的金属材料有 45 号钢，LY12CZ 铝合金，铜，H62 黄铜等。非金属材料有层压塑料等。层压制品试棒，其层压平面应与试棒一个侧面平行，试棒上的销孔应与层压平面垂直。试棒的表面处理，涂胶及试样制备工艺，应符合产品标准规定。胶接好试样，以周围略有一圈细胶梗为宜，此时不必清除，若需清除余胶，则应在固化后进行。(2)试验 在正常状态下，金属试样从试样制备完毕到测试之间，最短停放时间为 16h，最长为 1 个月，非金属试样至少停放 40h。试样应在试验环境下停放 30min 以上，将它安装在拉力试验机夹具上，测试其破坏负荷，对电子拉力机试验机应使试样在(60±20)s 内破坏；有时对机械式拉力机则采用 10mm/min 拉伸速度。4.结果评定试验结果以 5 个试样拉伸强度...
