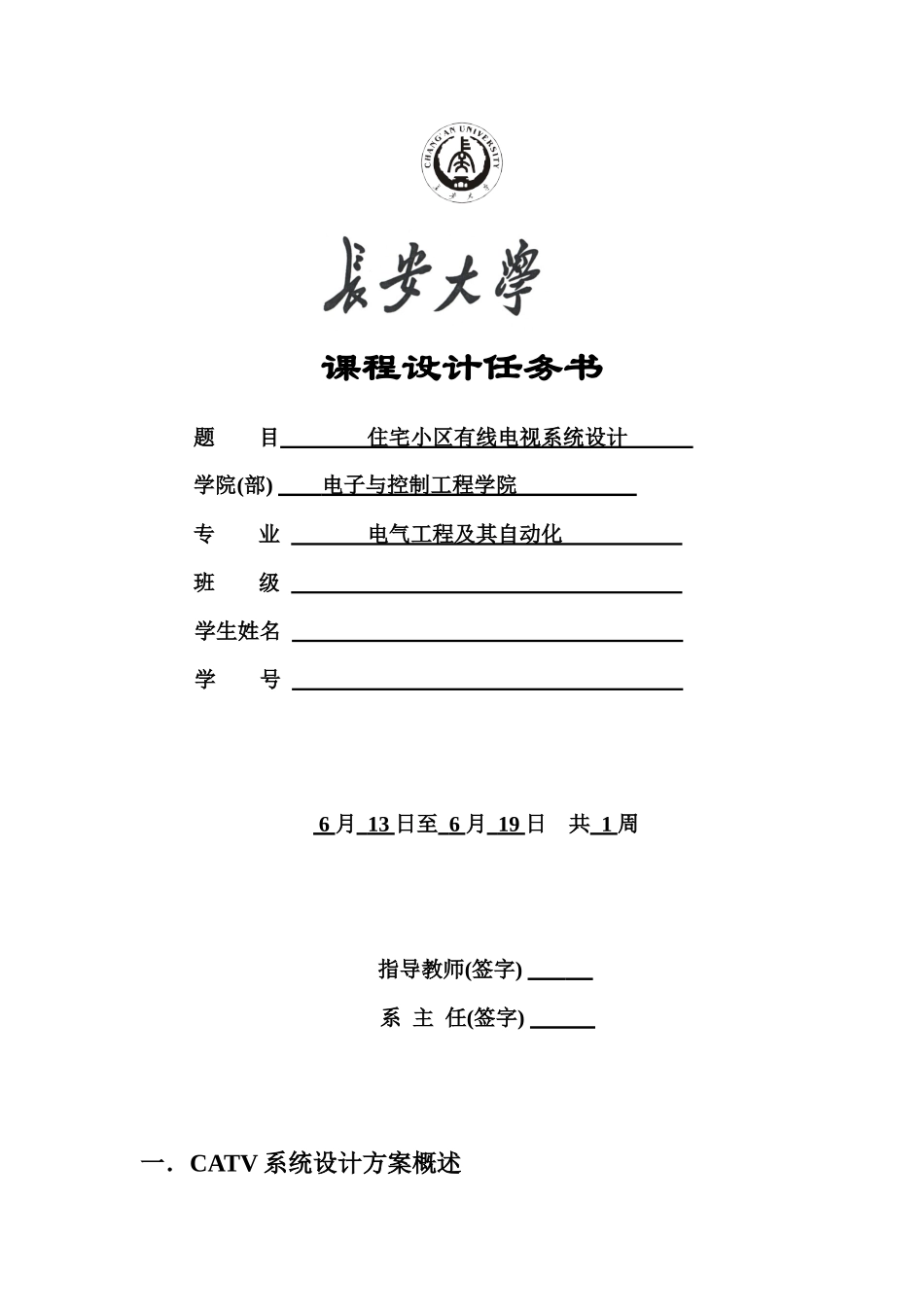

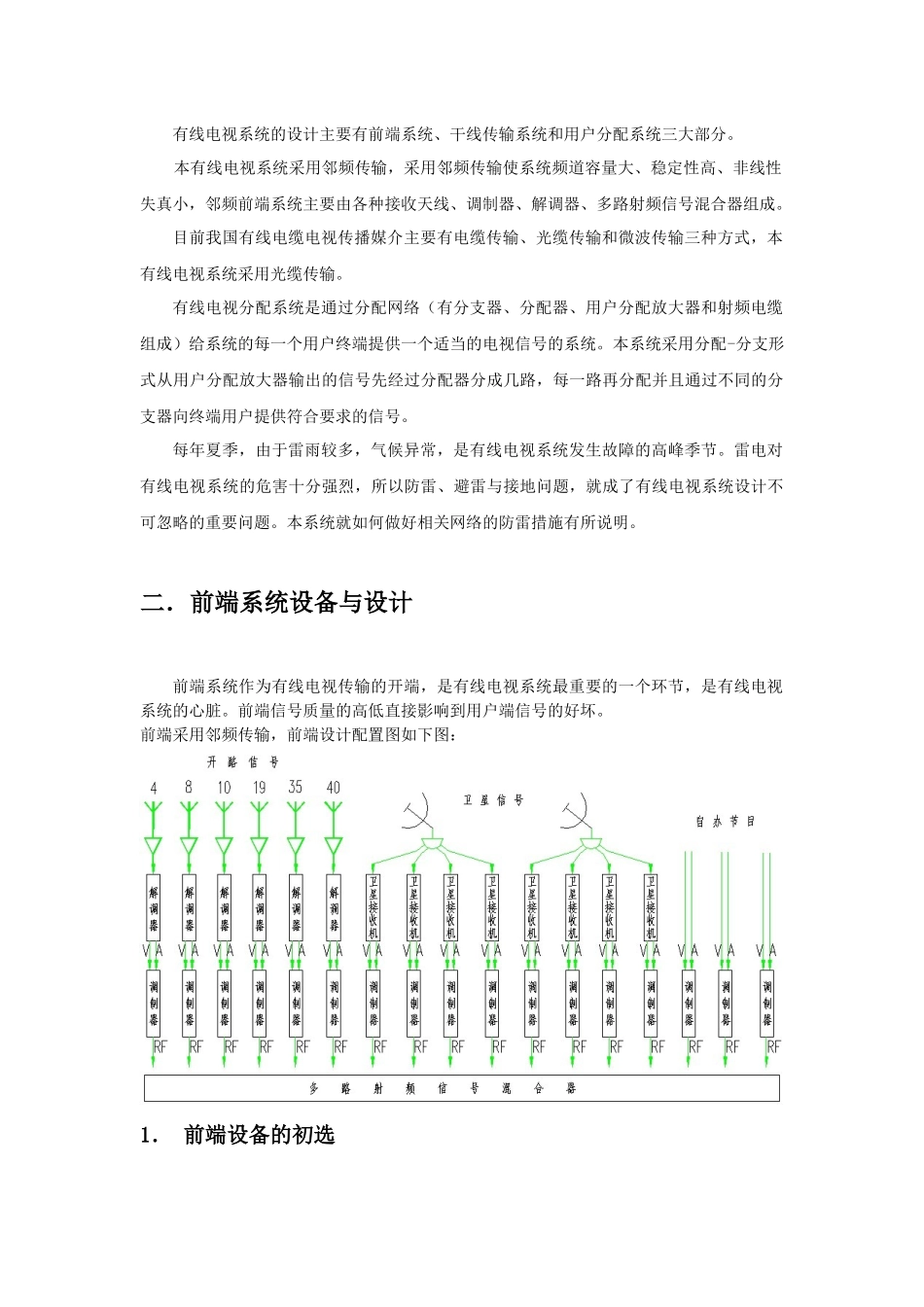

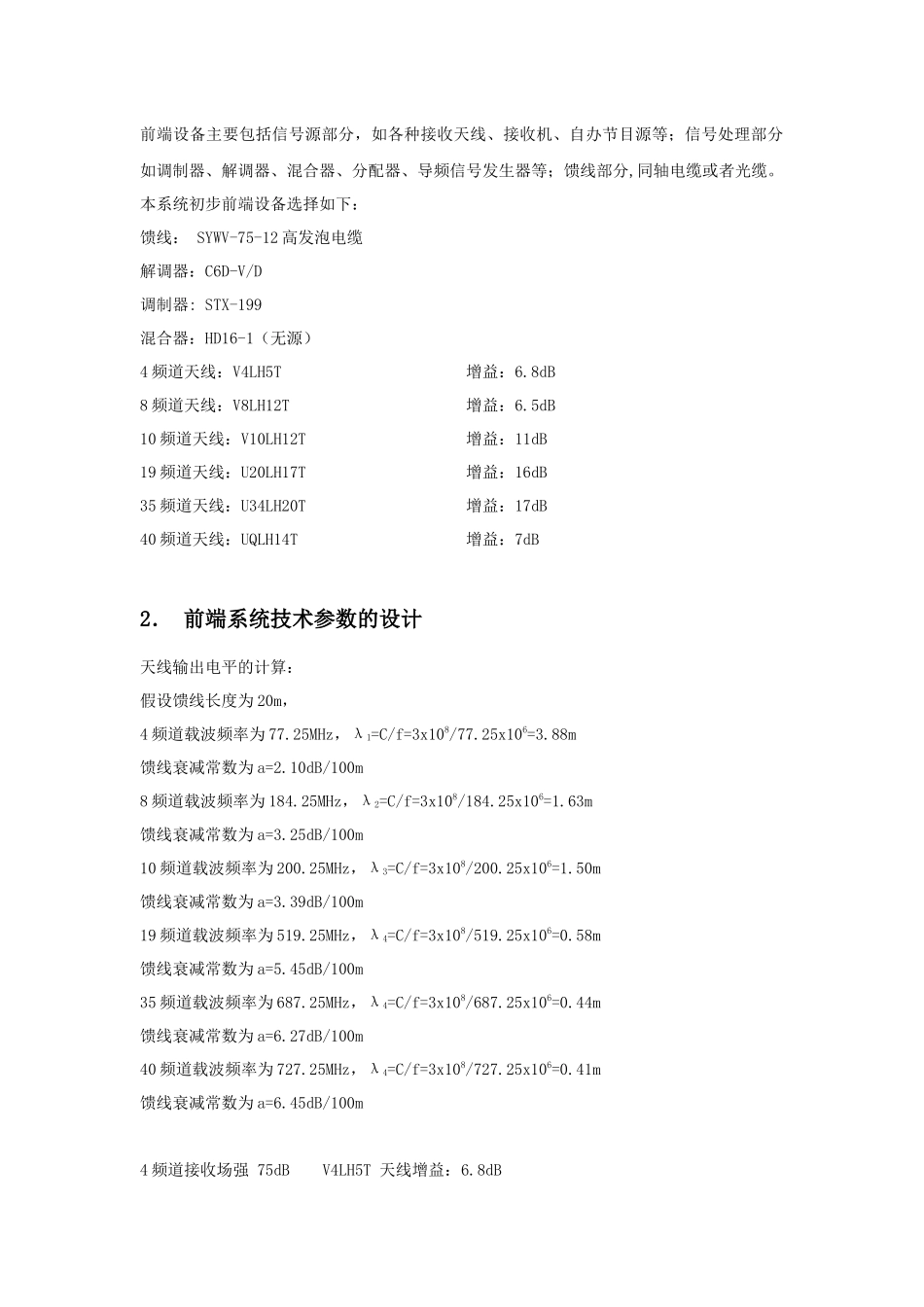

课程设计任务书题目住宅小区有线电视系统设计学院(部)电子与控制工程学院专业电气工程及其自动化班级学生姓名学号6月13日至6月19日共1周指导教师(签字)系主任(签字)一．CATV系统设计方案概述有线电视系统的设计主要有前端系统、干线传输系统和用户分配系统三大部分。本有线电视系统采用邻频传输，采用邻频传输使系统频道容量大、稳定性高、非线性失真小，邻频前端系统主要由各种接收天线、调制器、解调器、多路射频信号混合器组成。目前我国有线电缆电视传播媒介主要有电缆传输、光缆传输和微波传输三种方式，本有线电视系统采用光缆传输。有线电视分配系统是通过分配网络（有分支器、分配器、用户分配放大器和射频电缆组成）给系统的每一个用户终端提供一个适当的电视信号的系统。本系统采用分配-分支形式从用户分配放大器输出的信号先经过分配器分成几路，每一路再分配并且通过不同的分支器向终端用户提供符合要求的信号。每年夏季，由于雷雨较多，气候异常，是有线电视系统发生故障的高峰季节。雷电对有线电视系统的危害十分强烈，所以防雷、避雷与接地问题，就成了有线电视系统设计不可忽略的重要问题。本系统就如何做好相关网络的防雷措施有所说明。二．前端系统设备与设计前端系统作为有线电视传输的开端，是有线电视系统最重要的一个环节，是有线电视系统的心脏。前端信号质量的高低直接影响到用户端信号的好坏。前端采用邻频传输，前端设计配置图如下图：1．前端设备的初选前端设备主要包括信号源部分，如各种接收天线、接收机、自办节目源等；信号处理部分如调制器、解调器、混合器、分配器、导频信号发生器等；馈线部分,同轴电缆或者光缆。本系统初步前端设备选择如下：馈线：SYWV-75-12高发泡电缆解调器：C6D-V/D调制器:STX-199混合器：HD16-1（无源）4频道天线：V4LH5T增益：6.8dB8频道天线：V8LH12T增益：6.5dB10频道天线：V10LH12T增益：11dB19频道天线：U20LH17T增益：16dB35频道天线：U34LH20T增益：17dB40频道天线：UQLH14T增益：7dB2．前端系统技术参数的设计天线输出电平的计算：假设馈线长度为20m，4频道载波频率为77.25MHz，λ1=C/f=3x108/77.25x106=3.88m馈线衰减常数为a=2.10dB/100m8频道载波频率为184.25MHz，λ2=C/f=3x108/184.25x106=1.63m馈线衰减常数为a=3.25dB/100m10频道载波频率为200.25MHz，λ3=C/f=3x108/200.25x106=1.50m馈线衰减常数为a=3.39dB/100m19频道载波频率为519.25MHz，λ4=C/f=3x108/519.25x106=0.58m馈线衰减常数为a=5.45dB/100m35频道载波频率为687.25MHz，λ4=C/f=3x108/687.25x106=0.44m馈线衰减常数为a=6.27dB/100m40频道载波频率为727.25MHz，λ4=C/f=3x108/727.25x106=0.41m馈线衰减常数为a=6.45dB/100m4频道接收场强75dBV4LH5T天线增益：6.8dB4频道输出电平：U0=75+6.8+20lg3.88-La-18=75.16dB8频道接收场强65dBV8LH12T天线增益：8.5dB8频道输出电平：U0=65+8.5+20lg1.63-la-18=59.09dB10频道接收场强78dBV10LH12T天线增益：11dB10频道输出电平：U0=78+11+20lg1.50-la-18=73.84dB19频道接收场强86dBU20LH17T天线增益：16dB19频道输出电平：U0=86+16+20lg0.58-la-18=78.18dB35频道接收场强82dBU34LH20T天线增益：17dB35频道输出电平：U0=82+17+20lg0.44-la-18=72.62dB40频道接收场强72dBUQLH14T天线增益：9dB40频道输出电平：U0=72+9+20lg0.41-la-18=53.97dB由于C6D-V/D解调器的输入电平标称为50~80dB，所以满足要求，可以选用。STX-199调制器频率范围为47-860MHz，满足要求，调制器载波输出电平为≥110dB,设置其输出电平为120dB,信噪比S/N=60dB.单频道载噪比：C/N1=S/N+6.4=66.4dB前端总载噪比验算：C/N总=C/N1-10lgN=60.02dB所以C/N总≥45.5dB（国家标准前端系统分配指标值），满足要求。三．光缆传输系统的设备选择与设计光缆传输系统主要由衰减器、光发射机(包括下行光发射机和上行光发射机)、光分支器、光缆、光接收机（包括下行光接收机和上行光接收机）、光中继站、光配线盒、光接线盒（熔接点）,由于前端距离分配网络4km，所以本系统只包括衰减器、光发射机、光缆、光接收机。光缆传输系统组成结构图如图：1．光缆传输...
