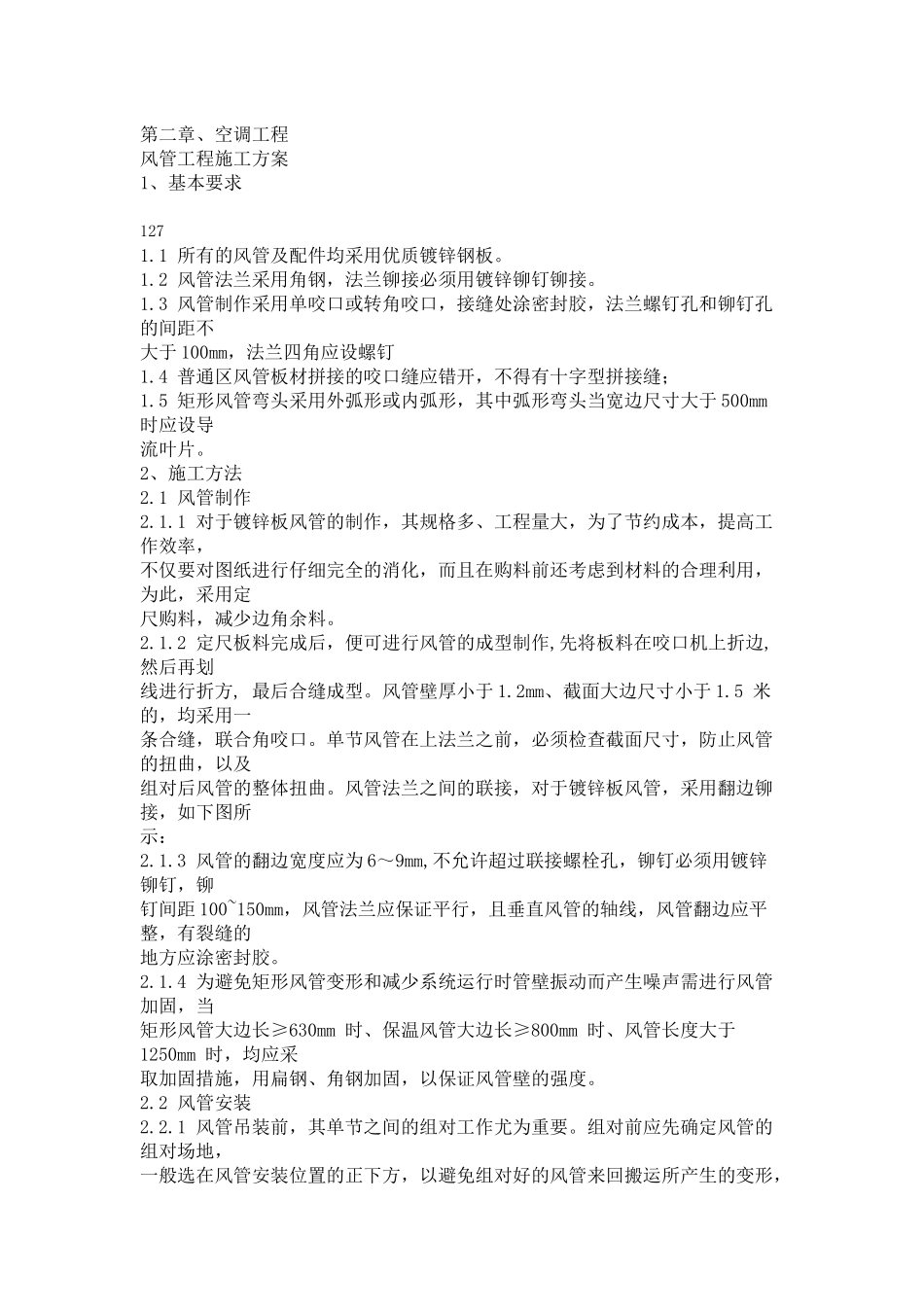

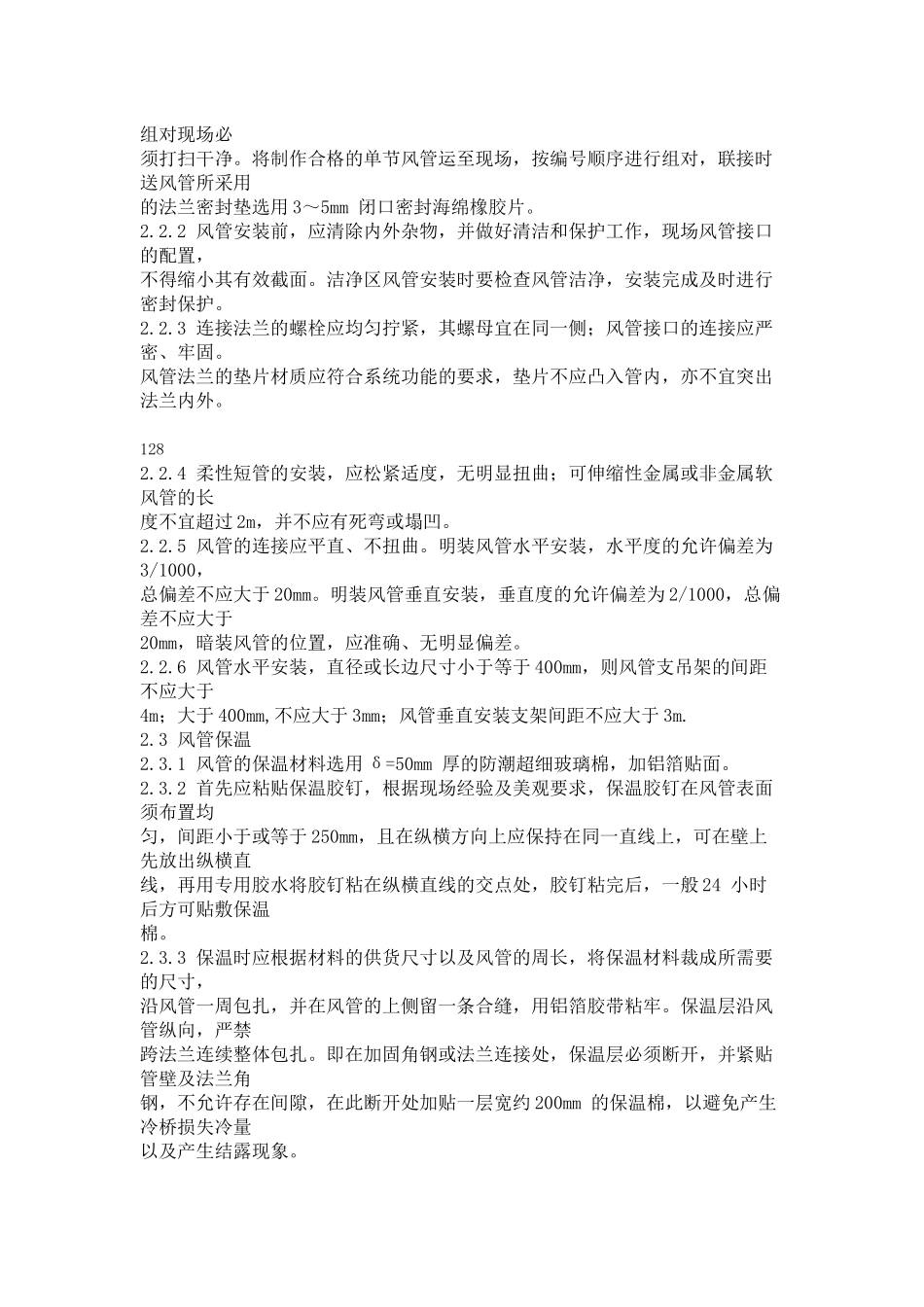

第二章、空调工程风管工程施工方案1、基本要求 1271.1 所有的风管及配件均采用优质镀锌钢板。1.2 风管法兰采用角钢，法兰铆接必须用镀锌铆钉铆接。1.3 风管制作采用单咬口或转角咬口，接缝处涂密封胶，法兰螺钉孔和铆钉孔的间距不大于 100mm，法兰四角应设螺钉1.4 普通区风管板材拼接的咬口缝应错开，不得有十字型拼接缝；1.5 矩形风管弯头采用外弧形或内弧形，其中弧形弯头当宽边尺寸大于 500mm 时应设导流叶片。2、施工方法2.1 风管制作2.1.1 对于镀锌板风管的制作，其规格多、工程量大，为了节约成本，提高工作效率，不仅要对图纸进行仔细完全的消化，而且在购料前还考虑到材料的合理利用，为此，采用定尺购料，减少边角余料。2.1.2 定尺板料完成后，便可进行风管的成型制作,先将板料在咬口机上折边,然后再划线进行折方, 最后合缝成型。风管壁厚小于 1.2mm、截面大边尺寸小于 1.5 米的，均采用一条合缝，联合角咬口。单节风管在上法兰之前，必须检查截面尺寸，防止风管的扭曲，以及组对后风管的整体扭曲。风管法兰之间的联接，对于镀锌板风管，采用翻边铆接，如下图所示：2.1.3 风管的翻边宽度应为 6～9mm,不允许超过联接螺栓孔，铆钉必须用镀锌铆钉，铆钉间距 100~150mm，风管法兰应保证平行，且垂直风管的轴线，风管翻边应平整，有裂缝的地方应涂密封胶。2.1.4 为避免矩形风管变形和减少系统运行时管壁振动而产生噪声需进行风管加固，当矩形风管大边长≥630mm 时、保温风管大边长≥800mm 时、风管长度大于1250mm 时，均应采取加固措施，用扁钢、角钢加固，以保证风管壁的强度。2.2 风管安装2.2.1 风管吊装前，其单节之间的组对工作尤为重要。组对前应先确定风管的组对场地，一般选在风管安装位置的正下方，以避免组对好的风管来回搬运所产生的变形，组对现场必须打扫干净。将制作合格的单节风管运至现场，按编号顺序进行组对，联接时送风管所采用的法兰密封垫选用 3～5mm 闭口密封海绵橡胶片。2.2.2 风管安装前，应清除内外杂物，并做好清洁和保护工作，现场风管接口的配置，不得缩小其有效截面。洁净区风管安装时要检查风管洁净，安装完成及时进行密封保护。2.2.3 连接法兰的螺栓应均匀拧紧，其螺母宜在同一侧；风管接口的连接应严密、牢固。风管法兰的垫片材质应符合系统功能的要求，垫片不应凸入管内，亦不宜突出法兰内外。 1282.2.4 柔性短管的安装，应松紧适度，无明显扭曲；可伸缩性金属或非金属软风管...
