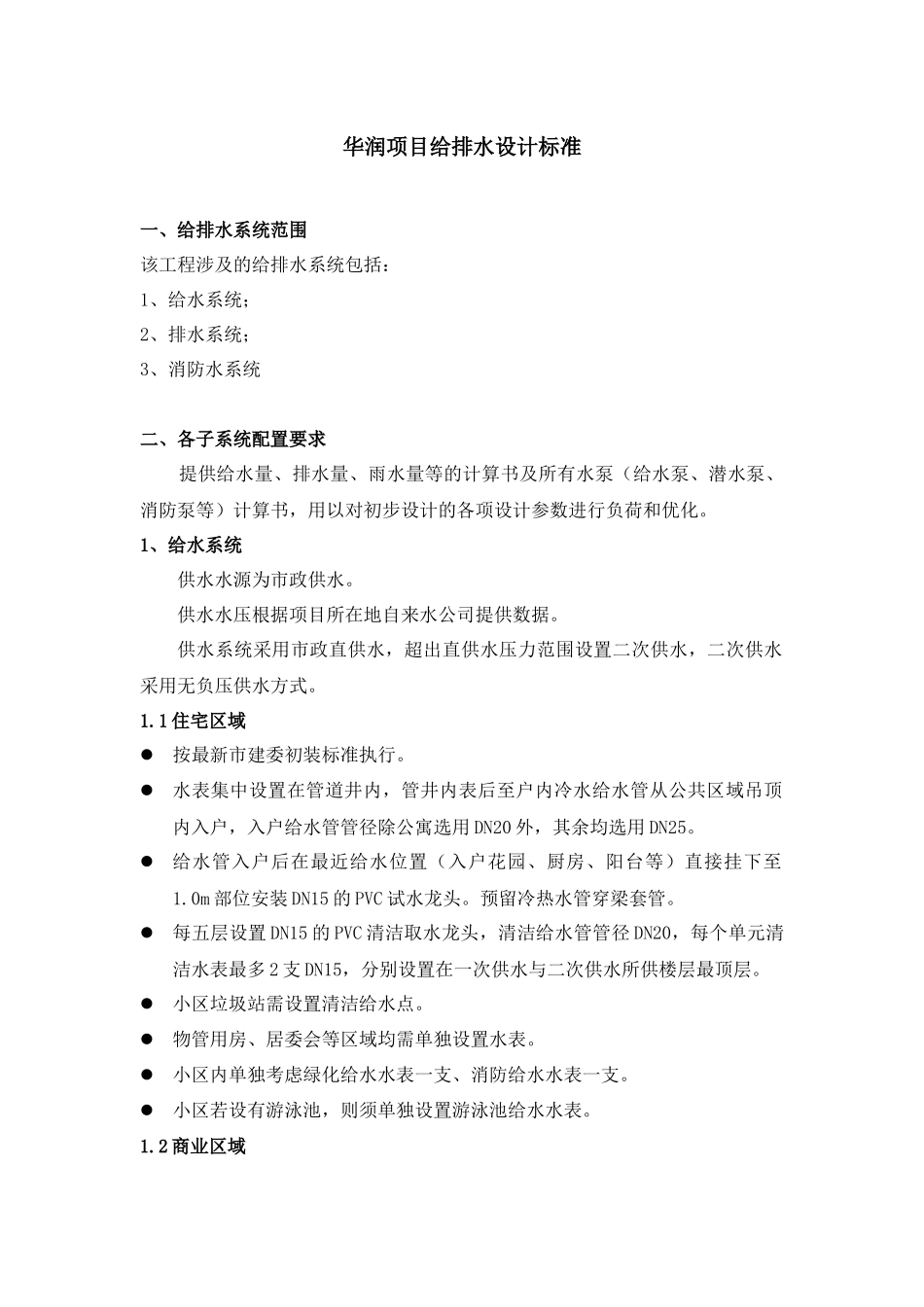

华润项目给排水设计标准一、给排水系统范围该工程涉及的给排水系统包括：1、给水系统；2、排水系统；3、消防水系统二、各子系统配置要求提供给水量、排水量、雨水量等的计算书及所有水泵（给水泵、潜水泵、消防泵等）计算书，用以对初步设计的各项设计参数进行负荷和优化。1、给水系统供水水源为市政供水。供水水压根据项目所在地自来水公司提供数据。供水系统采用市政直供水，超出直供水压力范围设置二次供水，二次供水采用无负压供水方式。1.1住宅区域按最新市建委初装标准执行。水表集中设置在管道井内，管井内表后至户内冷水给水管从公共区域吊顶内入户，入户给水管管径除公寓选用DN20外，其余均选用DN25。给水管入户后在最近给水位置（入户花园、厨房、阳台等）直接挂下至1.0m部位安装DN15的PVC试水龙头。预留冷热水管穿梁套管。每五层设置DN15的PVC清洁取水龙头，清洁给水管管径DN20，每个单元清洁水表最多2支DN15，分别设置在一次供水与二次供水所供楼层最顶层。小区垃圾站需设置清洁给水点。物管用房、居委会等区域均需单独设置水表。小区内单独考虑绿化给水水表一支、消防给水水表一支。小区若设有游泳池，则须单独设置游泳池给水水表。1.2商业区域所有商铺均需考虑给水点，一铺一表。所有给水水表均集中设置在水井内，表后设截止阀，进入商铺给水管道尽量布置在公共区域，以便于检修。给水管入商铺后供至卫生间或厨房部位顶部挂下至1m位置安装试PVC水龙头。采用中央空调系统的冷却循环系统采用市政补水，冷却循环给水及回水管道因管径较大，尽可能设置管井竖向对齐，避免横管过长，影响层高。面积200m2以上提供DN32给水管；面积100—200m2提供DN25给水管；面积100m2以下提供DN20给水管；特殊商铺（如洗衣房等）根据具体要求，由营销部提前明确。1.3给水材质室外埋地及楼栋内主管管径DN40及以上采用PSP钢塑复合压力管，G型和扩口式管件连接；DN40以下采用PP-R管，热熔连接。2、排水系统2.1住宅区域按最新市建委初装标准执行。厨房排污管支管距地200mm且进厨房后预留300管长加PVC检查口封堵，不设置存水弯。卫生间均采用双立管系统，不采用特殊单立管。生活阳台设置洗衣机专用地漏，不需另行设置登高管。生活阳台与厨房靠一起的房间考虑排污管合用，若未靠一起考虑与空调冷凝水管合用，尽量减少立管数量。景观阳台地漏均采用自带水封地漏，水封深度不小于50mm，同时加设检查口。所有空调机位排水考虑地漏，且立管位置注意与空调铜管穿墙位置躲开。空调机位设置在飘窗下，无法设置地漏时，采用侧排地漏。空调机位有两台空调且中间设置了空调搁板的，上层空调板处设置登高管，下层空调板设置地漏。阳台、露台、入户花园位置下部为功能房间时，改用侧排地漏，安装侧排地漏位置需保证墙体至少200mm高。给水管道井内每层设置DN75排水地漏，无需设置拖布池排水，水井内防水需1.8m，门槛300mm（自来水公司要求）。DN100及以上管径排水塑料管穿越楼板处设置阻火圈。屋面雨排水立管不得设置建筑正立面上，可设置生活阳台附近的隐蔽面部位或者利用空调室外机的空间布置立管。住宅下为商铺的，考虑设置转换层，或者管道转换位置划入架空区域，商铺顶部不得出现排水横管。车库消防喷淋末端试水装置处必须设置排水沟或排水地漏。生活水泵房内必须设置排水沟（二次供水公司要求）。埋地排水管道明确防腐处理方法。室外强弱电井井底需考虑排水。室外雨污水管网需明确垫层及穿车道等加强处理的做法。2.2商业区域所有商铺应尽量采用重力流排水。当排水无法重力自流排出或者重力流自重排出对层高影响较大时，在最底层设置污水处理间压力排出。所有商铺均考虑DN100卫生间排水点，需厨房的商铺增设DN100厨房排水点，两相邻商铺可考虑排污管共用。餐饮油污管设置隔油池统一处理。所有空调室内室外机均需考虑空调冷凝水排水，室内机排水同时考虑挂机、柜机两种形式排水，柜机排水接口距地10CM，挂机排水根据层高考虑，也可考虑室内室外机排水共用一根立管。商业电梯前室位置考虑设置排水地漏。2.3排水管材超高层...
