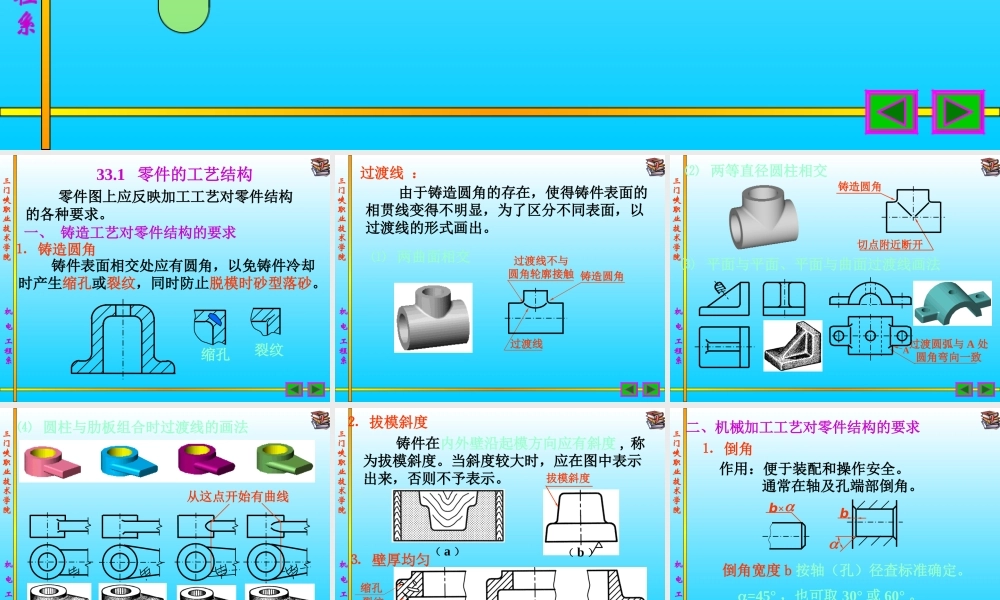

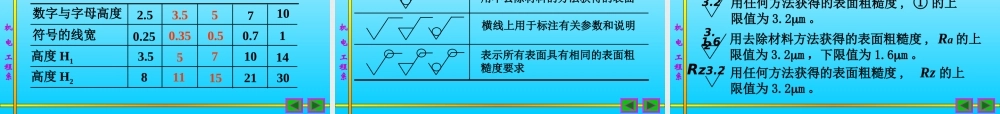

三门峡职业技术学院 机 电 工程系第 33 讲 工艺结构、尺寸标注 和技术要求33.1 零件的工艺结构 33.2 零件尺寸的合理标注 33.3 零件的技术要求 三门峡职业技术学院 机 电 工程系⒈ 铸造圆角 铸件表面相交处应有圆角，以免铸件冷却时产生缩孔或裂纹，同时防止脱模时砂型落砂。 零件图上应反映加工工艺对零件结构的各种要求。缩孔裂纹33.1 零件的工艺结构一、 铸造工艺对零件结构的要求 三门峡职业技术学院 机 电 工程系 由于铸造圆角的存在，使得铸件表面的相贯线变得不明显，为了区分不同表面，以过渡线的形式画出。⑴ 两曲面相交过渡线不与圆角轮廓接触 铸造圆角过渡线过渡线 ： 三门峡职业技术学院 机 电 工程系⑵ 两等直径圆柱相交切点附近断开 铸造圆角⑶ 平面与平面、平面与曲面过渡线画法A过渡圆弧与 A 处圆角弯向一致 三门峡职业技术学院 机 电 工程系⑷ 圆柱与肋板组合时过渡线的画法相交相交相切相切从这点开始有曲线 三门峡职业技术学院 机 电 工程系⒉ 拔模斜度 铸件在内外壁沿起模方向应有斜度 , 称为拔模斜度。当斜度较大时，应在图中表示出来，否则不予表示。⒊ 壁厚均匀壁厚不均匀壁厚均匀壁厚逐渐过渡缩孔（ b ）拔模斜度（ a ）裂纹 三门峡职业技术学院 机 电 工程系⒈ 倒角通常在轴及孔端部倒角。作用：便于装配和操作安全。二、机械加工工艺对零件结构的要求b×b倒角宽度 b 按轴（孔）径查标准确定。=45° ，也可取 30° 或 60° 。 三门峡职业技术学院 机 电 工程系⒉ 退刀槽和砂轮越程槽 作用：便于退刀和零件轴向定位。图中 ：槽的直径； b ：槽宽砂轮越程槽退刀槽bb砂轮b⒊ 钻孔端面作用：避免钻孔偏斜和钻头折断。90° 三门峡职业技术学院 机 电 工程系⒋ 凸台和凹坑作用：减少机械加工量及保证两表面接触良好。凹腔处为接触加工面凸台凹坑凹槽 三门峡职业技术学院 机 电 工程系合理标注尺寸的基本原则 所谓合理就是标注尺寸时，既要满足设计要求又要符合加工测量等工艺要求。一、正确地选择基准⒈ 设计基准⒉ 工艺基准用以确定零件在部件中的位置的基准。用以确定零件在加工或测量时的基准。33.2 零件尺寸的合理标注 三门峡职业技术学院 机 电 工程系设计基准例如：工艺基准设计基准 三门峡职业技术学院 机 电 工程系二、重要的尺寸直接注出 重要尺寸指影响产品性能、工作精度和配合的尺寸。 非主要...
