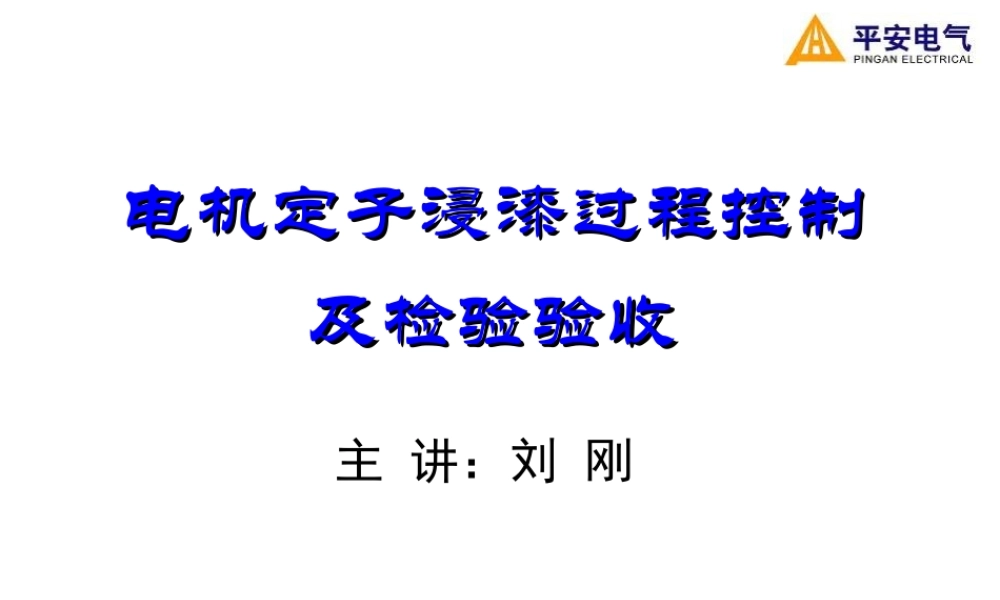

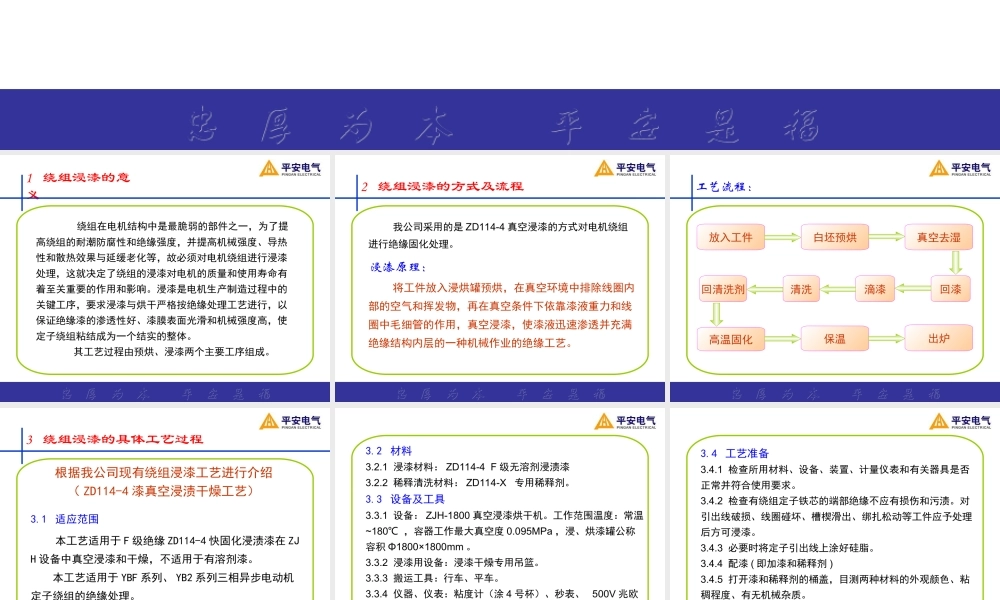

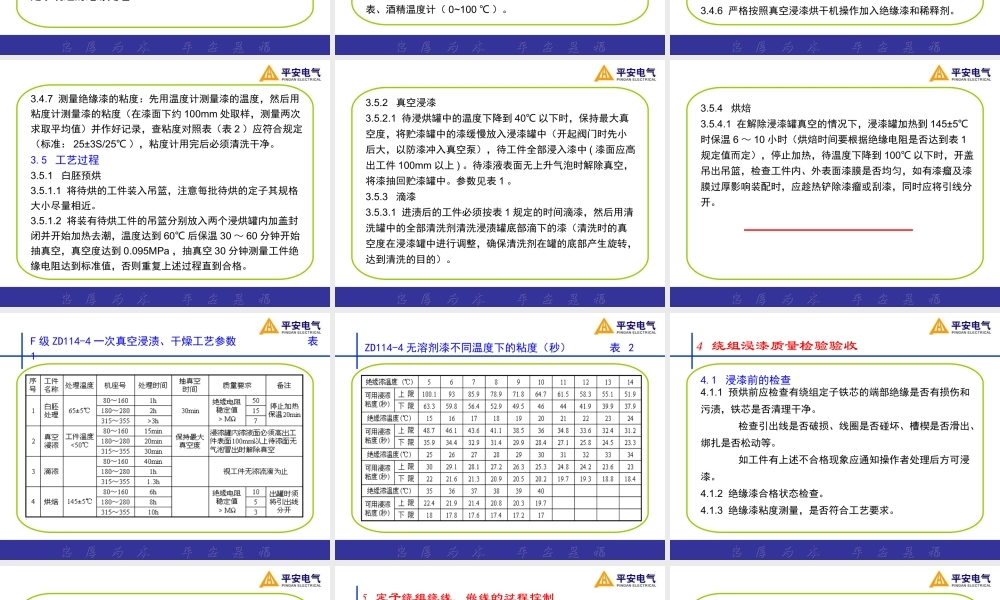

忠 厚 为 本 平 安 是 福忠 厚 为 本 平 安 是 福电机定子浸漆过程控制电机定子浸漆过程控制及检验验收及检验验收主 讲：刘 刚 忠 厚 为 本 平 安 是 福忠 厚 为 本 平 安 是 福1 绕组浸漆的意义 绕组在电机结构中是最脆弱的部件之一，为了提高绕组的耐潮防腐性和绝缘强度，并提高机械强度、导热性和散热效果与延缓老化等，故必须对电机绕组进行浸漆处理，这就决定了绕组的浸漆对电机的质量和使用寿命有着至关重要的作用和影响。浸漆是电机生产制造过程中的关键工序，要求浸漆与烘干严格按绝缘处理工艺进行，以保证绝缘漆的渗透性好、漆膜表面光滑和机械强度高，使定子绕组粘结成为一个结实的整体。 其工艺过程由预烘、浸漆两个主要工序组成。 忠 厚 为 本 平 安 是 福忠 厚 为 本 平 安 是 福2 绕组浸漆的方式及流程 我公司采用的是 ZD114-4 真空浸漆的方式对电机绕组进行绝缘固化处理。 浸漆原理： 将工件放入浸烘罐预烘，在真空环境中排除线圈内部的空气和挥发物，再在真空条件下依靠漆液重力和线圈中毛细管的作用，真空浸漆，使漆液迅速渗透并充满绝缘结构内层的一种机械作业的绝缘工艺。 忠 厚 为 本 平 安 是 福忠 厚 为 本 平 安 是 福放入工件白坯预烘真空去湿清洗滴漆回漆高温固化保温出炉回清洗剂工艺流程： 忠 厚 为 本 平 安 是 福忠 厚 为 本 平 安 是 福3 绕组浸漆的具体工艺过程3.1 适应范围 本工艺适用于 F 级绝缘 ZD114-4 快固化浸渍漆在 ZJH 设备中真空浸漆和干燥，不适用于有溶剂漆。 本工艺适用于 YBF 系列、 YB2 系列三相异步电动机定子绕组的绝缘处理。根据我公司现有绕组浸漆工艺进行介绍（ ZD114-4 漆真空浸渍干燥工艺） 忠 厚 为 本 平 安 是 福忠 厚 为 本 平 安 是 福3.2 材料3.2.1 浸漆材料： ZD114-4 F 级无溶剂浸渍漆3.2.2 稀释清洗材料： ZD114-X 专用稀释剂。3.3 设备及工具3.3.1 设备： ZJH-1800 真空浸漆烘干机。工作范围温度：常温~180 ℃ ，容器工作最大真空度 0.095MPa ，浸、烘漆罐公称容积 Φ1800×1800mm 。3.3.2 浸漆用设备：浸漆干燥专用吊篮。3.3.3 搬运工具：行车、平车。3.3.4 仪器、仪表：粘度计（涂 4 号杯）、秒表、 500V 兆欧表、酒精温度计（ 0~100 ℃ ）。 忠 厚 为 本 平 安 是 福忠 厚 为 本 平 安 是 福3.4 工艺准备3....
