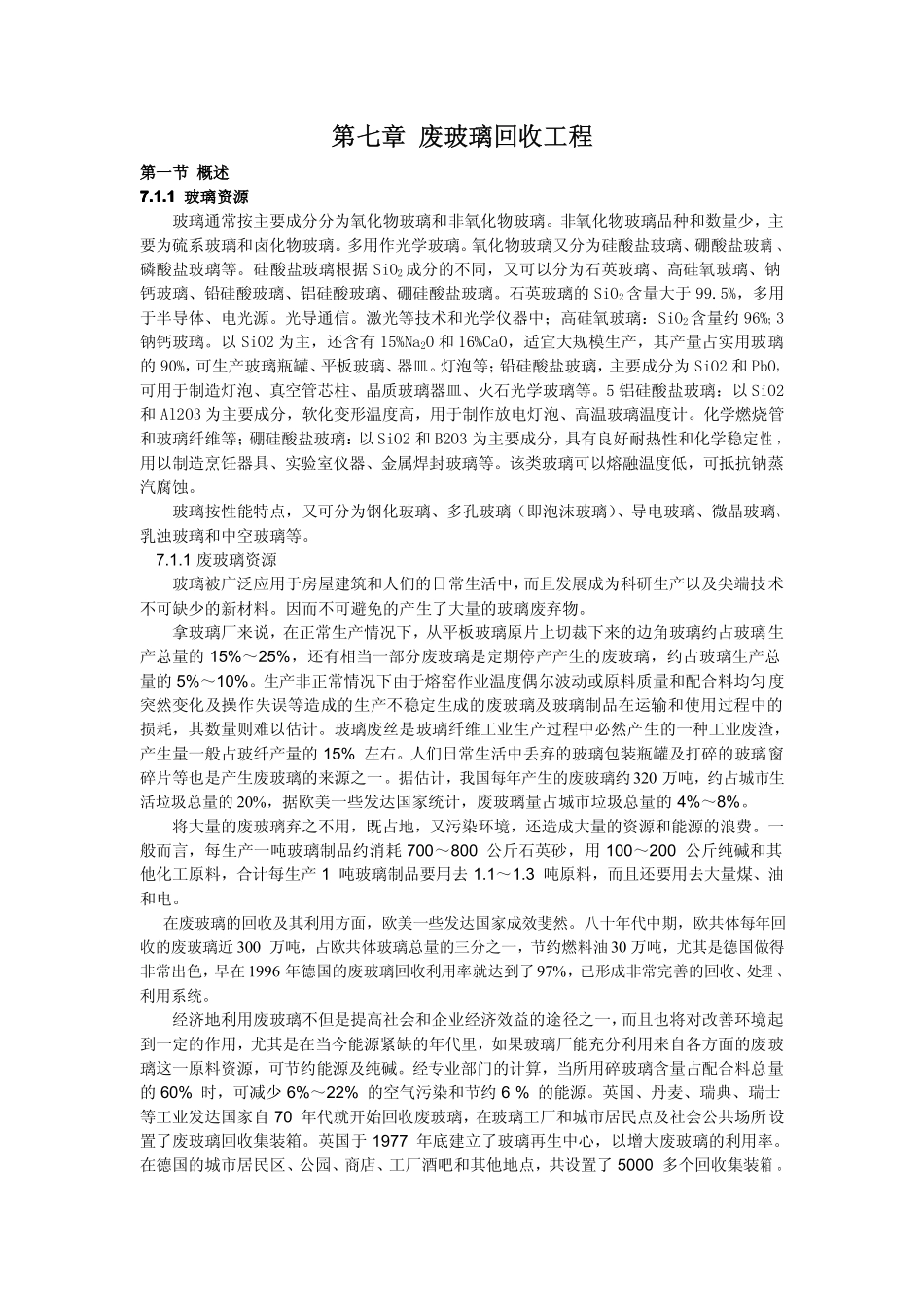

第七章 废玻璃回收工程第一节 概述7.1.17.1.17.1.17.1.1 玻璃资源玻璃通常按主要成分分为氧化物玻璃和非氧化物玻璃。非氧化物玻璃品种和数量少，主要为硫系玻璃和卤化物玻璃。多用作光学玻璃。氧化物玻璃又分为硅酸盐玻璃、硼酸盐玻璃 、磷酸盐玻璃等。硅酸盐玻璃根据 SiO2 成分的不同，又可以分为石英玻璃、高硅氧玻璃、钠钙玻璃、铅硅酸玻璃、铝硅酸玻璃、硼硅酸盐玻璃。石英玻璃的 SiO2 含量大于 99.5%，多用于半导体、电光源。光导通信。激光等技术和光学仪器中；高硅氧玻璃：SiO2 含量约 96%；3钠钙玻璃。以 SiO2 为主，还含有 15%Na2O 和 16%CaO，适宜大规模生产，其产量占实用玻璃的 90%，可生产玻璃瓶罐、平板玻璃、器皿。灯泡等；铅硅酸盐玻璃，主要成分为 SiO2 和 PbO，可用于制造灯泡、真空管芯柱、晶质玻璃器皿、火石光学玻璃等。5 铝硅酸盐玻璃：以 SiO2和 Al2O3 为主要成分，软化变形温度高，用于制作放电灯泡、高温玻璃温度计。化学燃烧管和玻璃纤维等；硼硅酸盐玻璃：以 SiO2 和 B2O3 为主要成分，具有良好耐热性和化学稳定性 ，用以制造烹饪器具、实验室仪器、金属焊封玻璃等。该类玻璃可以熔融温度低，可抵抗钠蒸汽腐蚀。玻璃按性能特点，又可分为钢化玻璃、多孔玻璃（即泡沫玻璃）、导电玻璃、微晶玻璃、乳浊玻璃和中空玻璃等。7.1.1 废玻璃资源玻璃被广泛应用于房屋建筑和人们的日常生活中，而且发展成为科研生产以及尖端技术不可缺少的新材料。因而不可避免的产生了大量的玻璃废弃物。拿玻璃厂来说，在正常生产情况下，从平板玻璃原片上切裁下来的边角玻璃约占玻璃生产总量的 15%～25%，还有相当一部分废玻璃是定期停产产生的废玻璃，约占玻璃生产总量的 5%～10%。生产非正常情况下由于熔窑作业温度偶尔波动或原料质量和配合料均匀度突然变化及操作失误等造成的生产不稳定生成的废玻璃及玻璃制品在运输和使用过程中的损耗，其数量则难以估计。玻璃废丝是玻璃纤维工业生产过程中必然产生的一种工业废渣，产生量一般占玻纤产量的 15% 左右。人们日常生活中丢弃的玻璃包装瓶罐及打碎的玻璃窗碎片等也是产生废玻璃的来源之一。据估计，我国每年产生的废玻璃约320 万吨，约占城市生活垃圾总量的 20%，据欧美一些发达国家统计，废玻璃量占城市垃圾总量的 4%～8%。将大量的废玻璃弃之不用，既占地，又污染环境，还造成大量的资源和能源的浪费。一般而言，每生产一吨玻璃制品约消耗 700～800 ...
VIP
