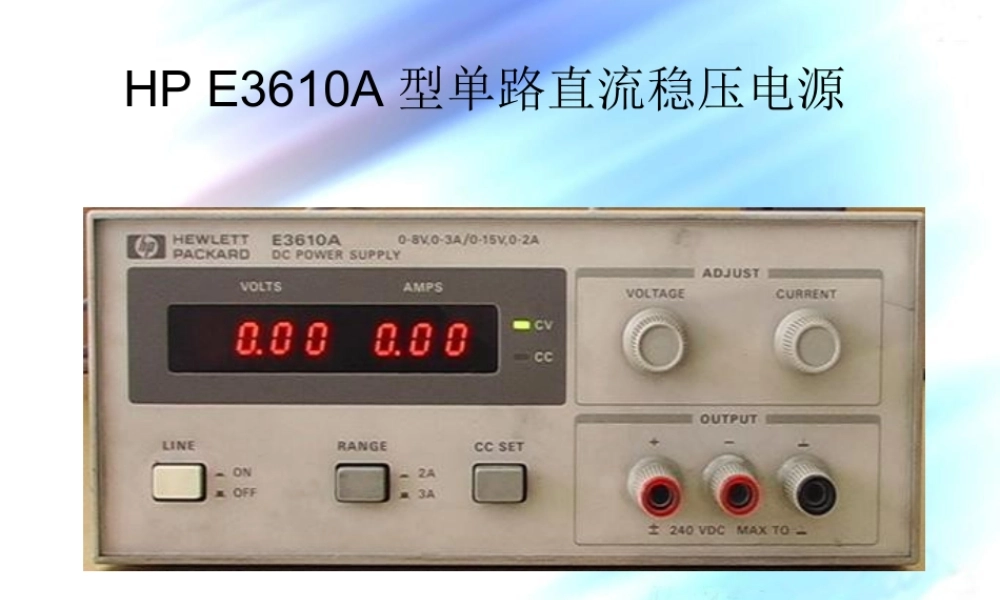

HP E3610A 型单路直流稳压电源 HP E3610A 型稳压电源的面板图如图 2.6.1 所示。其输出端部分（ OUTPUT ）有三个端子：正极（ + ）、负极（）和电源外壳接地端（），在输出电流分别为 2A 和 3A时，其输出电压范围是 0~15V 和 0~8V 。此电源有两种工作方式，即固定输出电压方式和固定输出电流方式。下面分别介绍。 一．固定输出电压工作方式 按 LINE 键到 ON 的位置，在输出端开路的情况下，转动 VOLTAGE 控制旋钮到所需要的输出电压值， CV （固定电压）的指标灯亮。 再按下 CC SET 键，转动 CURRENT 旋钮，设定电流极限值。如工作中因某种原因达到了极限电流，电流不会再增长，电源会自动转换到固定电流工作方式，并相应降低输出电压保护电源。二．固定输出电流工作方式 将 CURRENT 旋钮反时针旋转到底，确定输出电流为 0A 时，打开电源。在输出端开路的情况下，转动VOLTAGE 旋钮，设定最大的输出电压（此值由负载大小决定）。如工作中电压值达到设定的极限值，电源自动切换到固定电压工作方式，并相应降低输出电流。 按下 CC SET 键，然后转动 CURRENT 旋钮到所需要的输出电流值。接上负载后， CC 指示灯亮，进入恒流工作状态。 例 将电源设定到固定输出电流工作方式，输出极限电压为 12V ，工作电流 I=1A ，如果负载电阻 R 在 12以下，输出电流恒定在 1A ，输出电压 U=IR ；如果负载电阻达到或大于 12 ，输出电压保持 12V 不变，输出电流 I=12V/R 。结束语 谢谢！5
