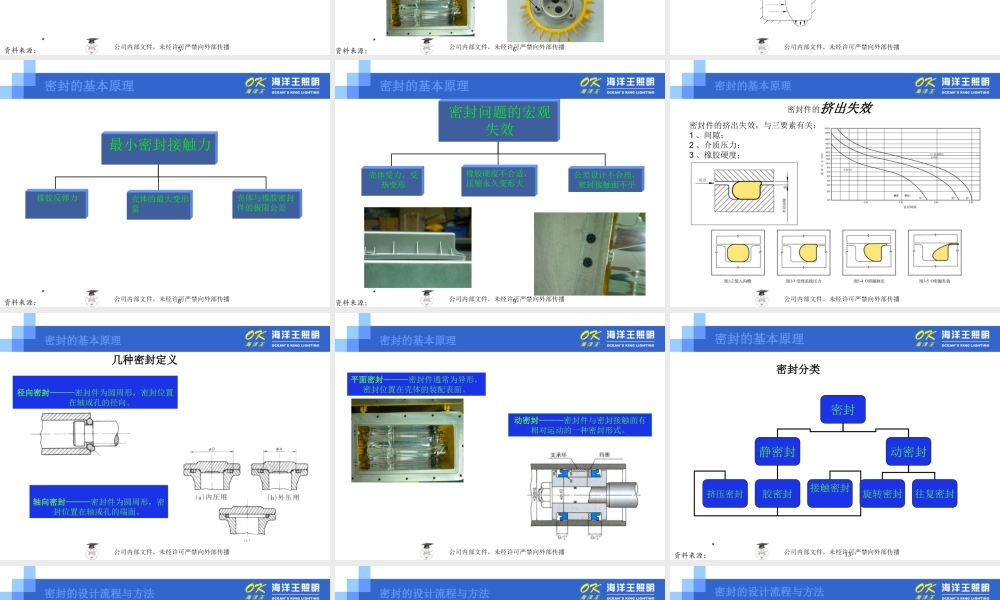

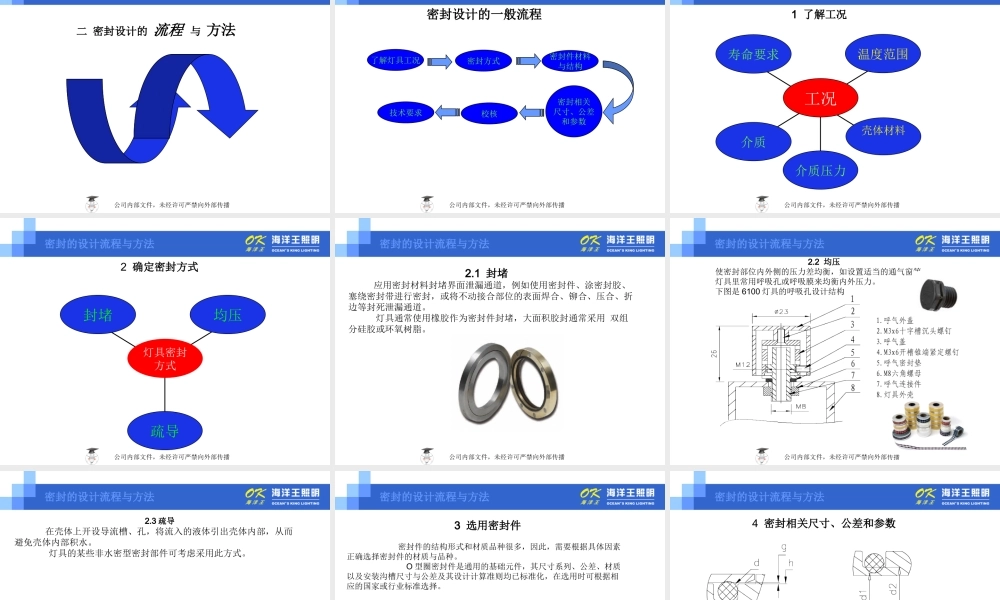

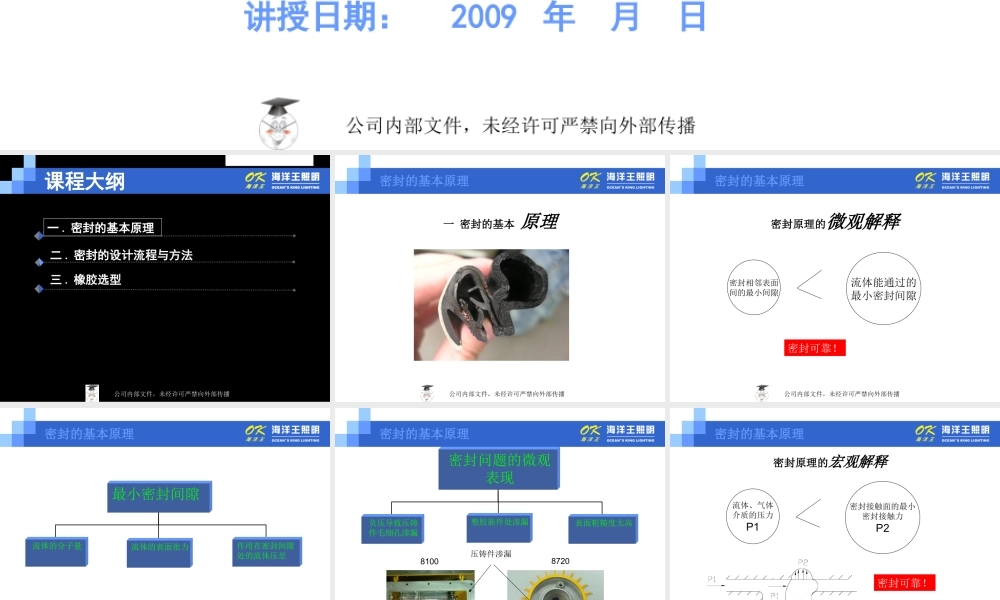

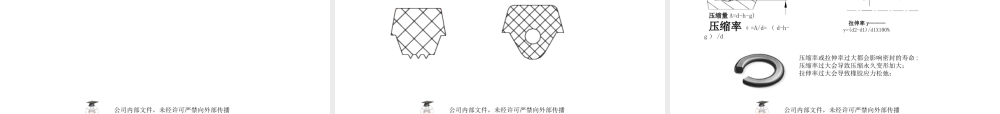

LOGO密封设计基础培训公司内部文件，未经许可严禁向外部传播课程制作： 结构部 曾元丰 课程讲授： 结构部 曾元丰 讲授日期： 2009 年 月 日公司内部文件，未经许可严禁向外部传播课程大纲一 . 密封的基本原理 二 . 密封的设计流程与方法三 . 橡胶选型公司内部文件，未经许可严禁向外部传播公司内部文件，未经许可严禁向外部传播密封的基本原理一 密封的基本 原理 公司内部文件，未经许可严禁向外部传播密封的基本原理密封原理的微观解释 流体能通过的最小密封间隙密封相邻表面间的最小间隙密封可靠！5公司内部文件，未经许可严禁向外部传播流体的表面张力流体的分子量作用在密封间隙处的流体压差最小密封间隙密封的基本原理*资料来源：6公司内部文件，未经许可严禁向外部传播塑胶嵌件处渗漏负压导致压铸件毛细孔渗漏表面粗糙度太高密封问题的微观表现密封的基本原理*资料来源：压铸件渗漏81008720公司内部文件，未经许可严禁向外部传播密封的基本原理密封原理的宏观解释 密封接触面的最小密封接触力P2流体、气体介质的压力P1密封可靠！8公司内部文件，未经许可严禁向外部传播壳体的最大变形量橡胶反弹力壳体与橡胶密封件的极限公差最小密封接触力密封的基本原理*资料来源：9公司内部文件，未经许可严禁向外部传播橡胶硬度不合适，压缩永久变形大壳体受力、受热变形公差设计不合理，密封接触面不平密封问题的宏观失效密封的基本原理*资料来源：公司内部文件，未经许可严禁向外部传播密封的基本原理密封件的挤出失效，与三要素有关：1 、间隙；2 、介质压力；3 、橡胶硬度；密封件的挤出失效公司内部文件，未经许可严禁向外部传播密封的基本原理几种密封定义轴向密封———密封件为圆周形，密封位置在轴或孔的端面。径向密封———密封件为圆周形，密封位置在轴或孔的径向。公司内部文件，未经许可严禁向外部传播密封的基本原理动密封———密封件与密封接触面有相对运动的一种密封形式。平面密封———密封件通常为异形，密封位置在壳体的装配表面。13公司内部文件，未经许可严禁向外部传播密封的基本原理*资料来源：密封静密封动密封挤压密封胶密封接触密封旋转密封往复密封密封分类公司内部文件，未经许可严禁向外部传播密封的设计流程与方法二 密封设计的 流程 与 方法公司内部文件，未经许可严禁向外部传播密封的设计流程与方法密封方式密封设计的一般流程了解灯具工况校核密封相关尺寸、公差和参数密封件材料与结...
