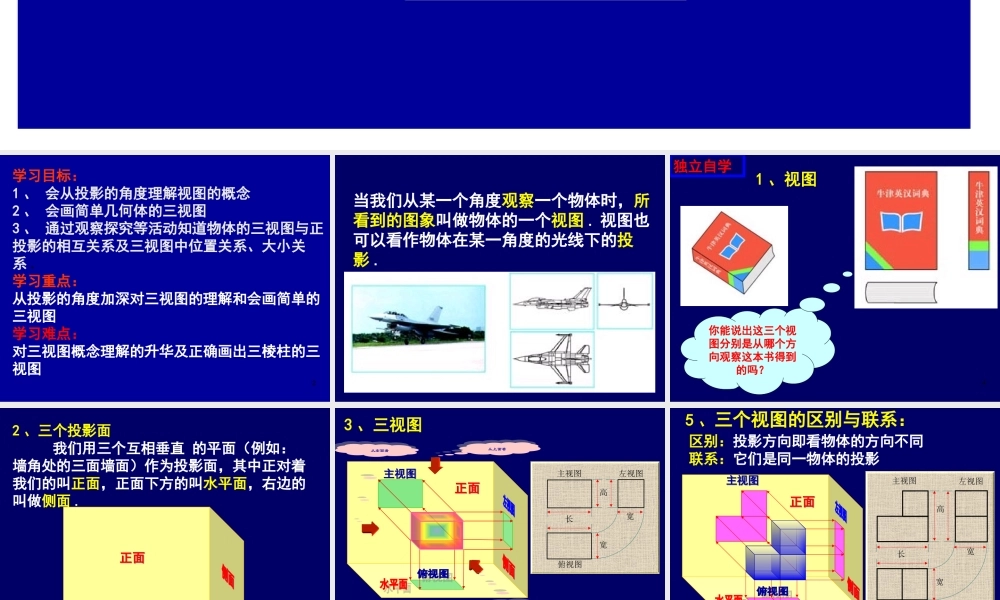

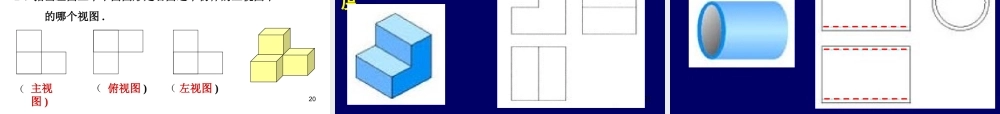

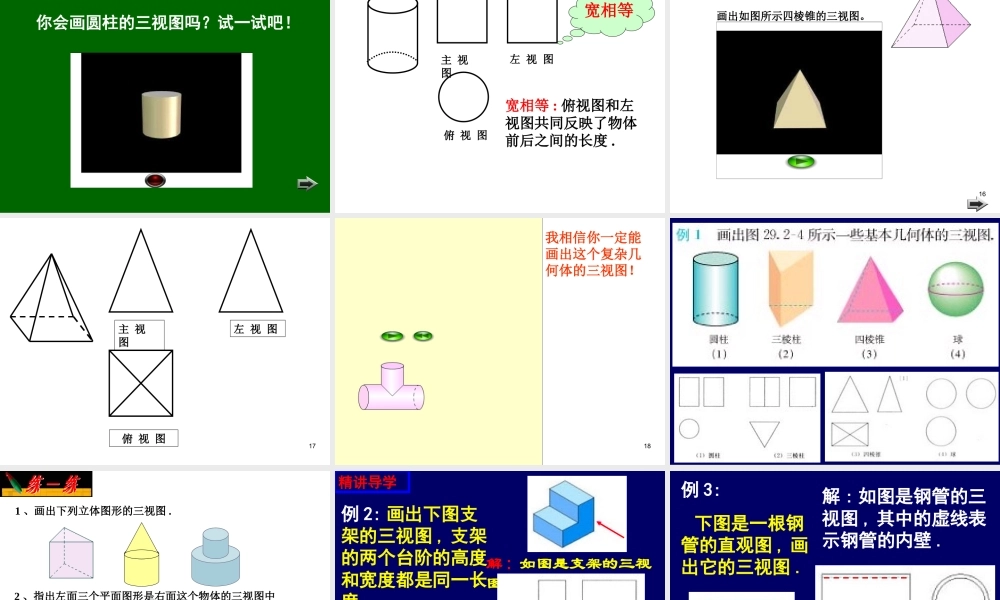

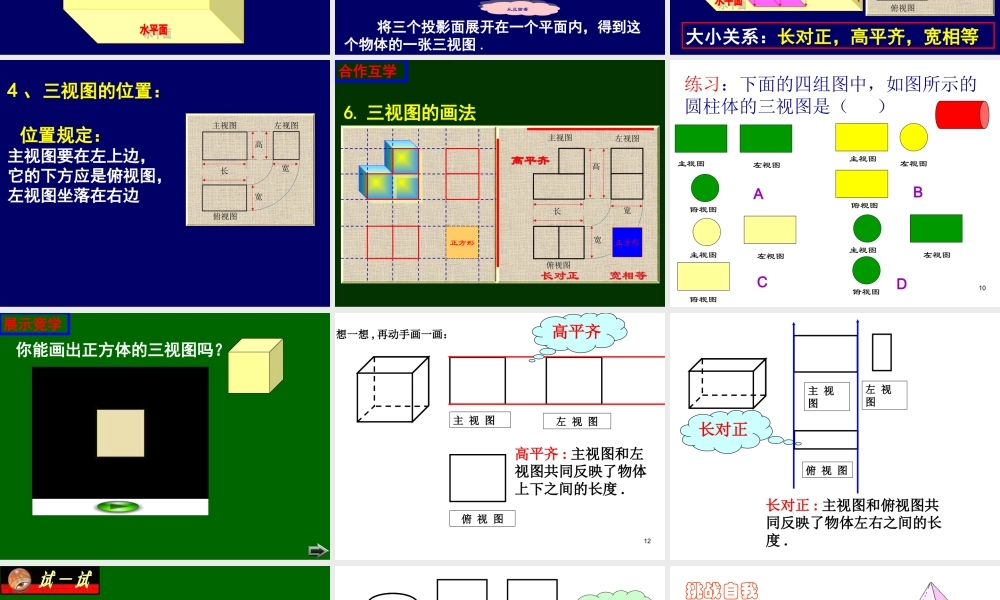

§29.2 三视图2学习目标：1 、 会从投影的角度理解视图的概念 2 、 会画简单几何体的三视图 3 、 通过观察探究等活动知道物体的三视图与正投影的相互关系及三视图中位置关系、大小关系 . 学习重点：从投影的角度加深对三视图的理解和会画简单的三视图学习难点：对三视图概念理解的升华及正确画出三棱柱的三视图3当我们从某一个角度观察一个物体时，所看到的图象叫做物体的一个视图 . 视图也可以看作物体在某一角度的光线下的投影 .4你能说出这三个视图分别是从哪个方向观察这本书得到的吗？独立自学1 、视图正面正面2 、三个投影面 我们用三个互相垂直 的平面（例如：墙角处的三面墙面）作为投影面，其中正对着我们的叫正面，正面下方的叫水平面，右边的叫做侧面 .主视图主视图主视图俯视图左视图正面正面从上面看从上面看从正面看从正面看从左面看从左面看高长宽宽3 、三视图 将三个投影面展开在一个平面内，得到这个物体的一张三视图 .主视图主视图主视图左视图正面正面高长宽宽俯视图 5 、三个视图的区别与联系：区别：投影方向即看物体的方向不同联系：它们是同一物体的投影 大小关系：长对正，高平齐，宽相等主视图俯视图左视图高长宽宽 4 、三视图的位置： 位置规定：主视图要在左上边，它的下方应是俯视图，左视图坐落在右边 主视图左视图高长宽宽俯视图高平齐高平齐长对正长对正宽相等宽相等正方形正方形6. 三视图的画法合作互学10练习：下面的四组图中，如图所示的圆柱体的三视图是（ ）主视图左视图俯视图A主视图左视图俯视图B主视图左视图俯视图C主视图左视图俯视图D你能画出正方体的三视图吗？展示竞学12主 视 图左 视 图俯 视 图想一想 , 再动手画一画：高平齐高平齐 : 主视图和左视图共同反映了物体上下之间的长度 .主 视 图左 视 图俯 视 图长对正长对正 : 主视图和俯视图共同反映了物体左右之间的长度 .你会画圆柱的三视图吗？试一试吧！试一试试一试主 视 图左 视 图俯 视 图宽相等宽相等 : 俯视图和左视图共同反映了物体前后之间的长度 .16画出如图所示四棱锥的三视图。挑战自我17主 视 图左 视 图俯 视 图18我相信你一定能画出这个复杂几何体的三视图！19201 、画出下列立体图形的三视图 .2 、指出左面三个平面图形是右面这个物体的三视图中 的哪个视图 .（ （ （ 主视图 )俯视图 )左视图 )练一练练一练21例 2: 画出下图支架的三视图 , 支架...
