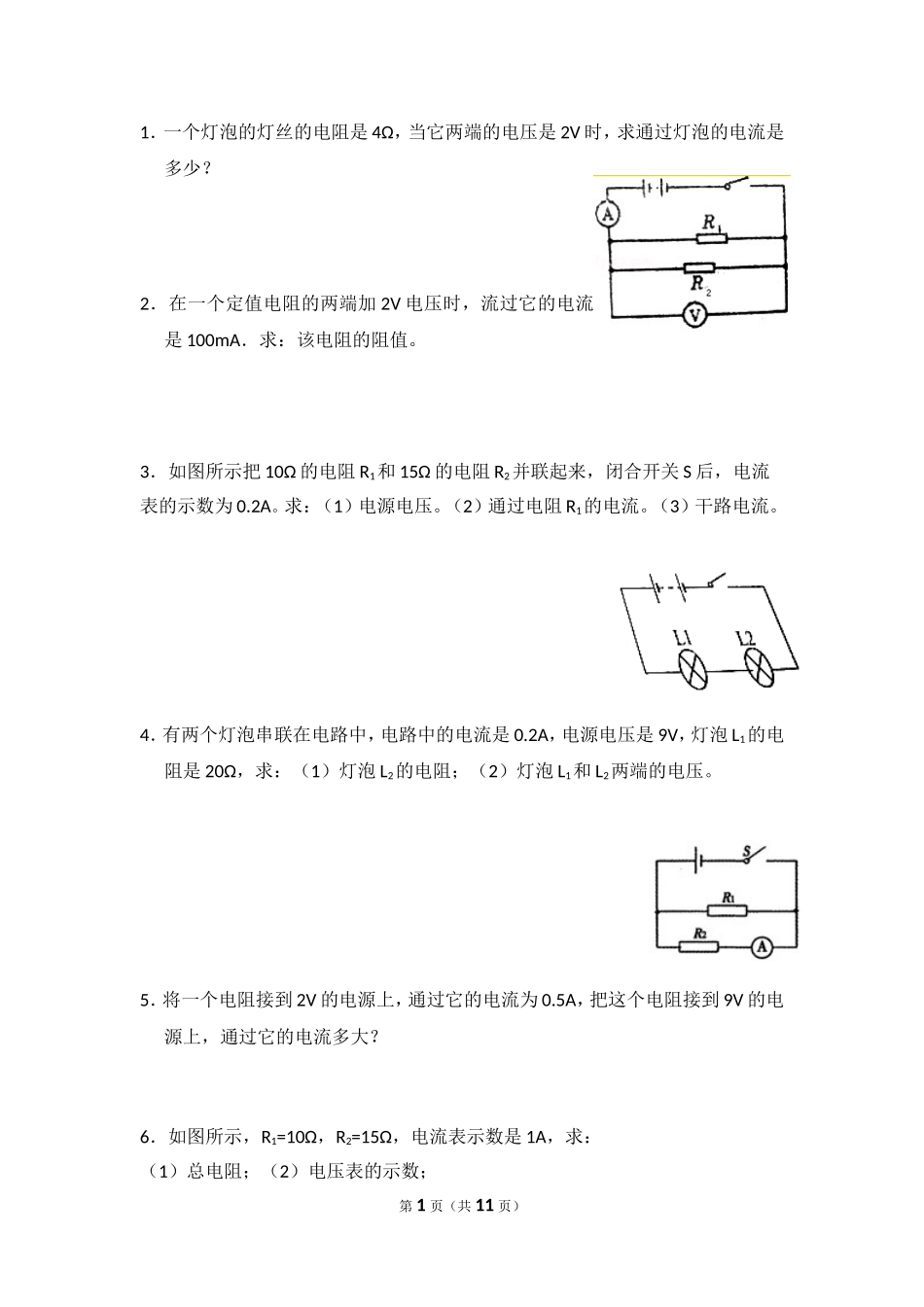

欧姆定律计算_第1页
1/11

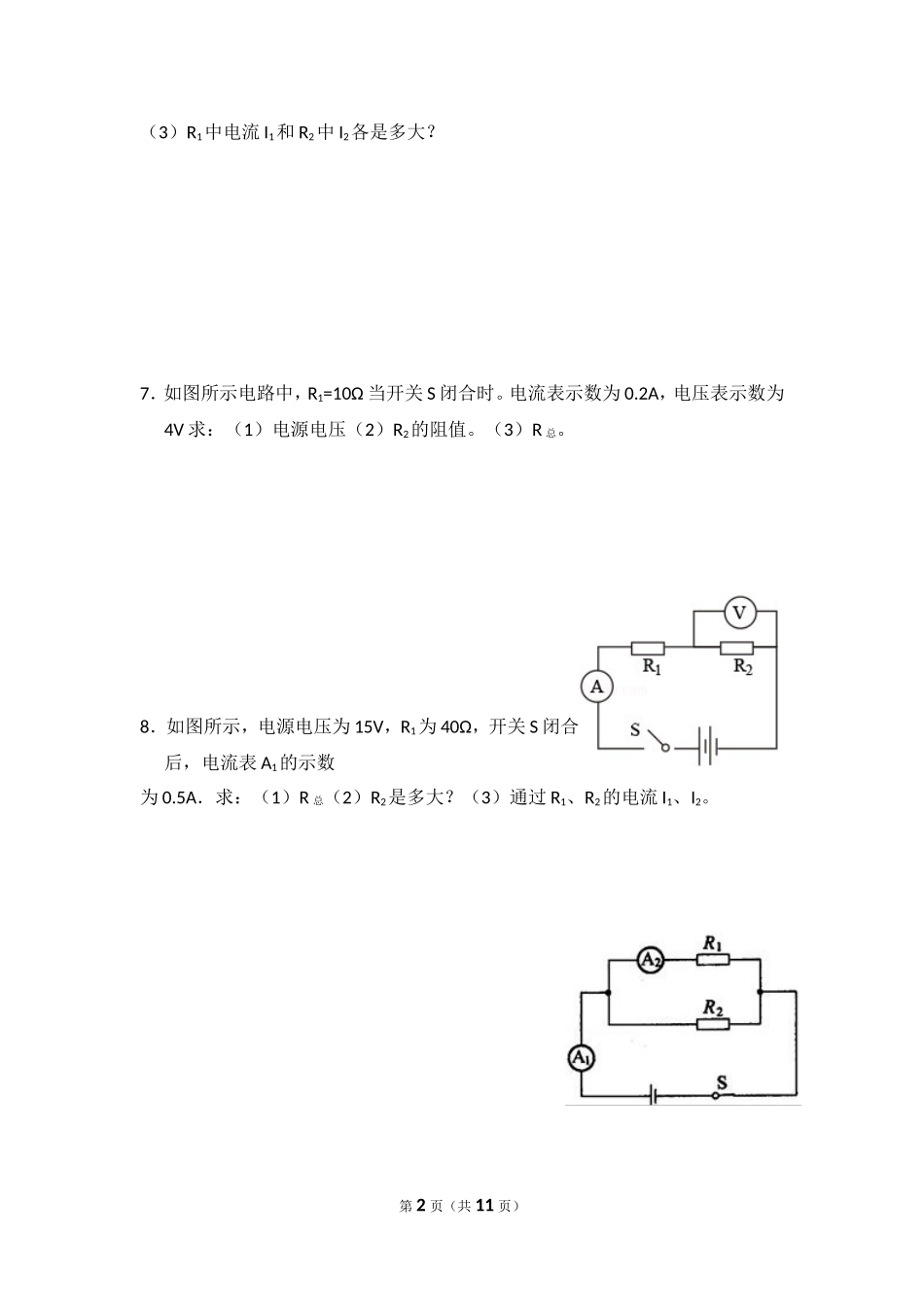

欧姆定律计算_第2页
2/11

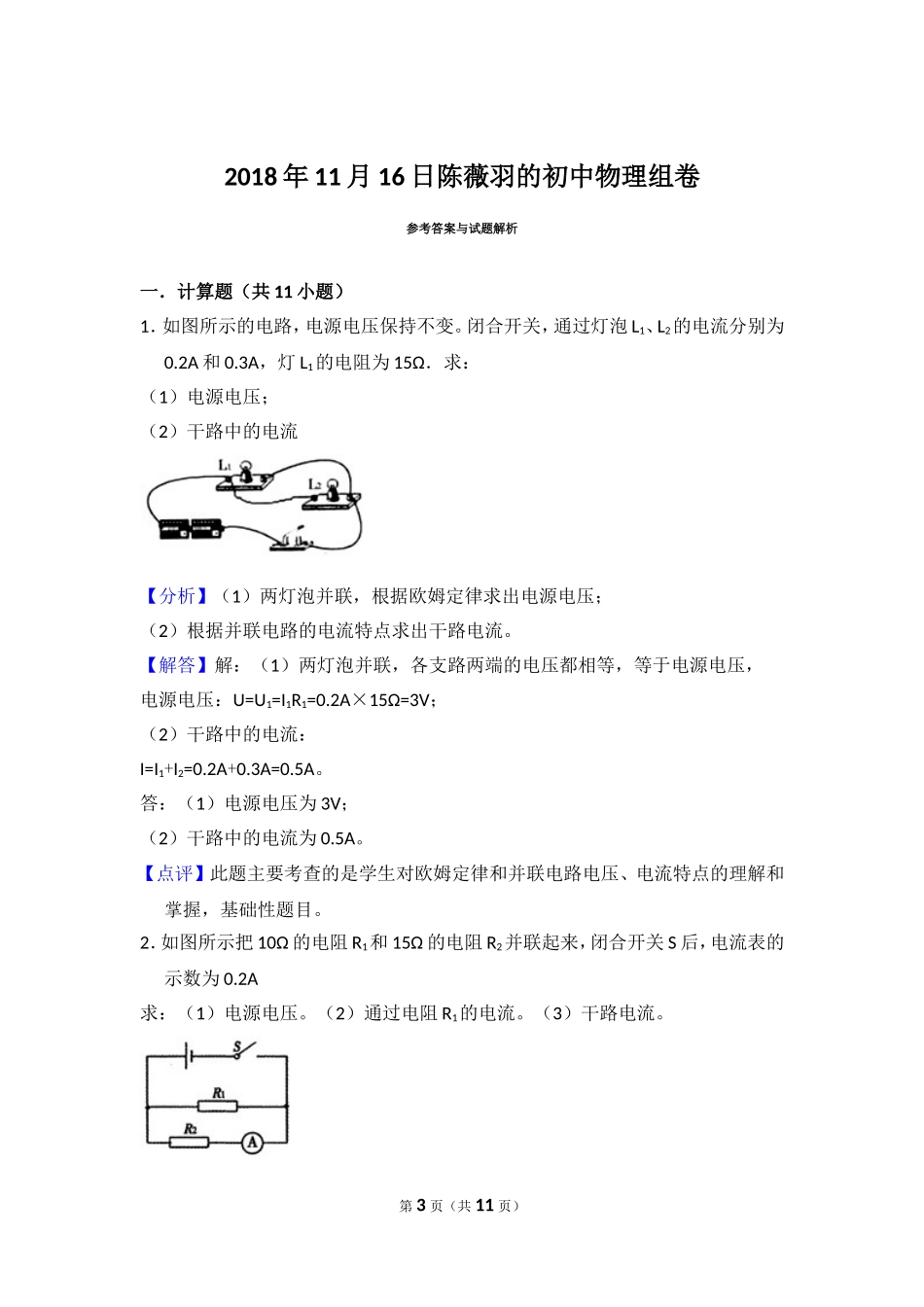

欧姆定律计算_第3页
3/11
1.一个灯泡的灯丝的电阻是 4Ω,当它两端的电压是 2V 时,求通过灯泡的电流是多少? 2.在一个定值电阻的两端加 2V 电压时,流过它的电流是 100mA.求:该电阻的阻值。3.如图所示把 10Ω 的电阻 R1和 15Ω 的电阻 R2并联起来,闭合开关 S 后,电流表的示数为 0.2A。求:(1)电源电压。(2)通过电阻 R1的电流。(3)干路电流。4.有两个灯泡串联在电路中,电路中的电流是 0.2A,电源电压是 9V,灯泡 L1的电阻是 20Ω,求:(1)灯泡 L2的电阻;(2)灯泡 L1和 L2两端的电压。5.将一个电阻接到 2V 的电源上,通过它的电流为 0.5A,把这个电阻接到 9V 的电源上,通过它的电流多大?6.如图所示,R1=10Ω,R2=15Ω,电流表示数是 1A,求:(1)总电阻;(2)电压表的示数;第 1 页(共 11 页)(3)R1中电流 I1和 R2中 I2各是多大?7.如图所示电路中,R1=10Ω 当开关 S 闭合时。电流表示数为 0.2A,电压表示数为4V 求:(1)电源电压(2)R2的阻值。(3)R 总。8.如图所示,电源电压为 15V,R1为 40Ω,开关 S 闭合后,电流表 A1的示数为 0.5A.求:(1)R 总(2)R2是多大?(3)通过 R1、R2的电流 I1、I2。 第 2 页(共 11 页)2018 年 11 月 16 日陈薇羽的初中物理组卷参考答案与试题解析 一.计算题(共 11 小题)1.如图所示的电路,电源电压保持不变。闭合开关,通过灯泡 L1、L2的电流分别为0.2A 和 0.3A,灯 L1的电阻为 15Ω.求:(1)电源电压;(2)干路中的电流【分析】(1)两灯泡并联,根据欧姆定律求出电源电压;(2)根据并联电路的电流特点求出干路电流。【解答】解:(1)两灯泡并联,各支路两端的电压都相等,等于电源电压,电源电压:U=U1=I1R1=0.2A×15Ω=3V;(2)干路中的电流:I=I1+I2=0.2A+0.3A=0.5A。答:(1)电源电压为 3V;(2)干路中的电流为 0.5A。【点评】此题主要考查的是学生对欧姆定律和并联电路电压、电流特点的理解和掌握,基础性题目。2.如图所示把 10Ω 的电阻 R1和 15Ω 的电阻 R2并联起来,闭合开关 S 后,电流表的示数为 0.2A求:(1)电源电压。(2)通过电阻 R1的电流。(3)干路电流。第 3 页(共 11 页)【分析】(1)根据并联电路的电压规律,U0=U1=U2求出 R1两端电压即为电源电压;(2)再利用 I=即可求出 R2两端电压,然后利用欧姆定律即可求出 R1的电流;(3)根据并联电路的电流特点求出干路...
