公差课件-3、尺寸及公差概念)VIP免费

公差课件-3、尺寸及公差概念)公差课件-3、尺寸及公差概念)公差课件-3、尺寸及公差概念)

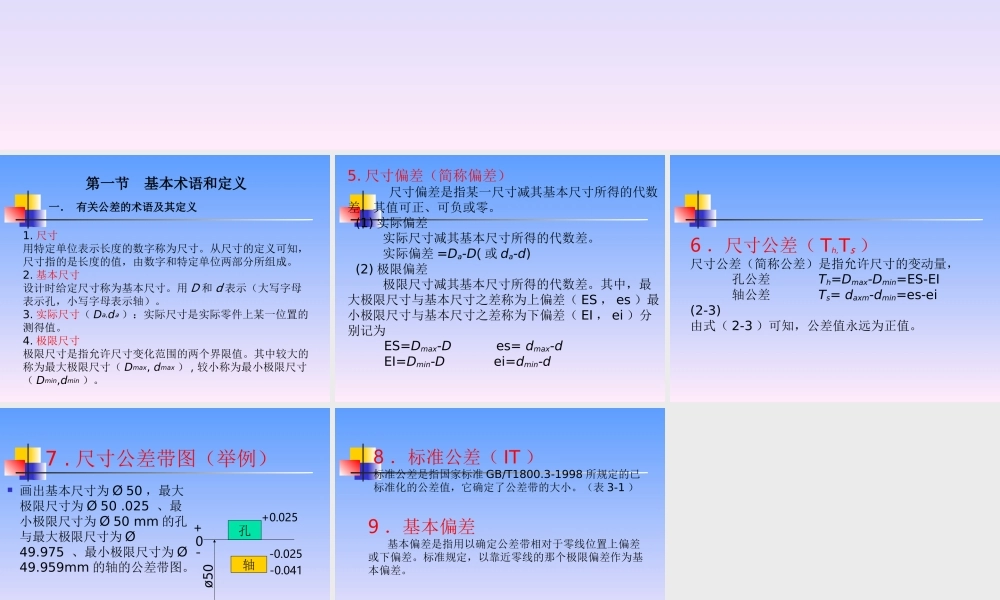

第三章 尺寸的公差、配合与检测 第一节 基本术语和定义一. 有关公差的术语及其定义1. 尺寸用特定单位表示长度的数字称为尺寸。从尺寸的定义可知,尺寸指的是长度的值,由数字和特定单位两部分所组成。2. 基本尺寸设计时给定尺寸称为基本尺寸。用 D 和 d 表示(大写字母表示孔,小写字母表示轴)。3. 实际尺寸( Da,da ):实际尺寸是实际零件上某一位置的测得值。4. 极限尺寸极限尺寸是指允许尺寸变化范围的两个界限值。其中较大的称为最大极限尺寸( Dmax, dmax ) , 较小称为最小极限尺寸( Dmin,dmin )。 5. 尺寸偏差(简称偏差) 尺寸偏差是指某一尺寸减其基本尺寸所得的代数差,其值可正、可负或零。 (1) 实际偏差 实际尺寸减其基本尺寸所得的代数差。 实际偏差 =Da-D( 或 da-d) (2) 极限偏差 极限尺寸减其基本尺寸所得的代数差。其中,最大极限尺寸与基本尺寸之差称为上偏差( ES , es )最小极限尺寸与基本尺寸之差称为下偏差( EI , ei )分别记为 ES=Dmax-D es= dmax-d EI=Dmin-D ei=dmin-d 6 .尺寸公差( Th,Ts )尺寸公差(简称公差)是指允许尺寸的变动量, 孔公差 Th=Dmax-Dmin=ES-EI 轴公差 Ts= daxm-dmin=es-ei (2-3)由式( 2-3 )可知,公差值永远为正值。 7 . 尺寸公差带图(举例) 画出基本尺寸为 Ø 50 ,最大极限尺寸为 Ø 50 .025 、最小极限尺寸为 Ø 50 mm 的孔与最大极限尺寸为 Ø 49.975 、最小极限尺寸为 Ø 49.959mm 的轴的公差带图。0+-ø50孔轴+0.025-0.025-0.041Home 8 .标准公差( IT )标准公差是指国家标准 GB/T1800.3-1998 所规定的已标准化的公差值,它确定了公差带的大小。(表 3-1 )9 .基本偏差 基本偏差是指用以确定公差带相对于零线位置上偏差或下偏差。标准规定,以靠近零线的那个极限偏差作为基本偏差。

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

公差课件-3、尺寸及公差概念)
