《机械制图与AUTOCAD》期末试题一(附答案)VIP免费

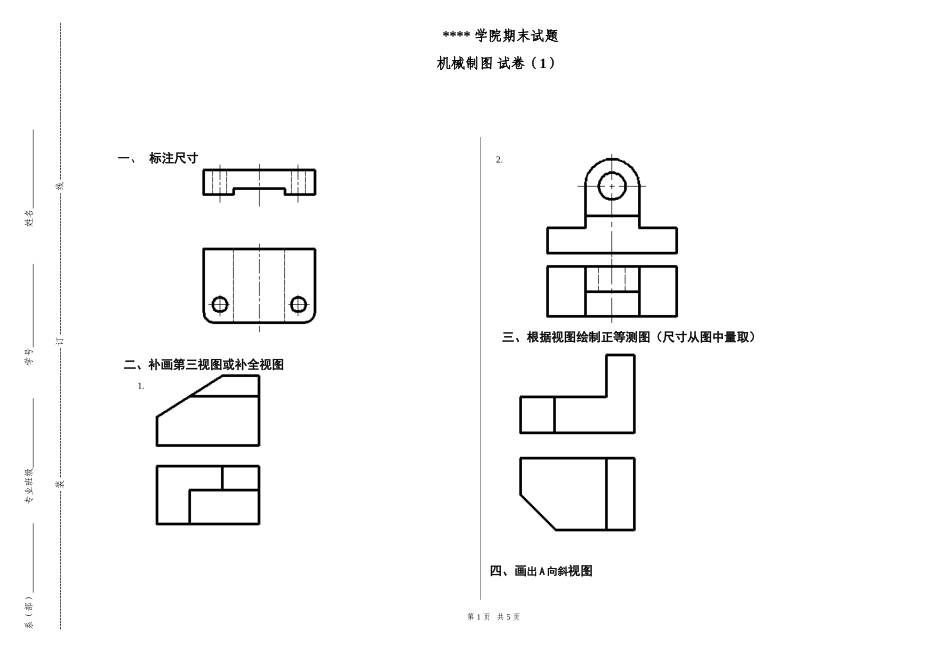

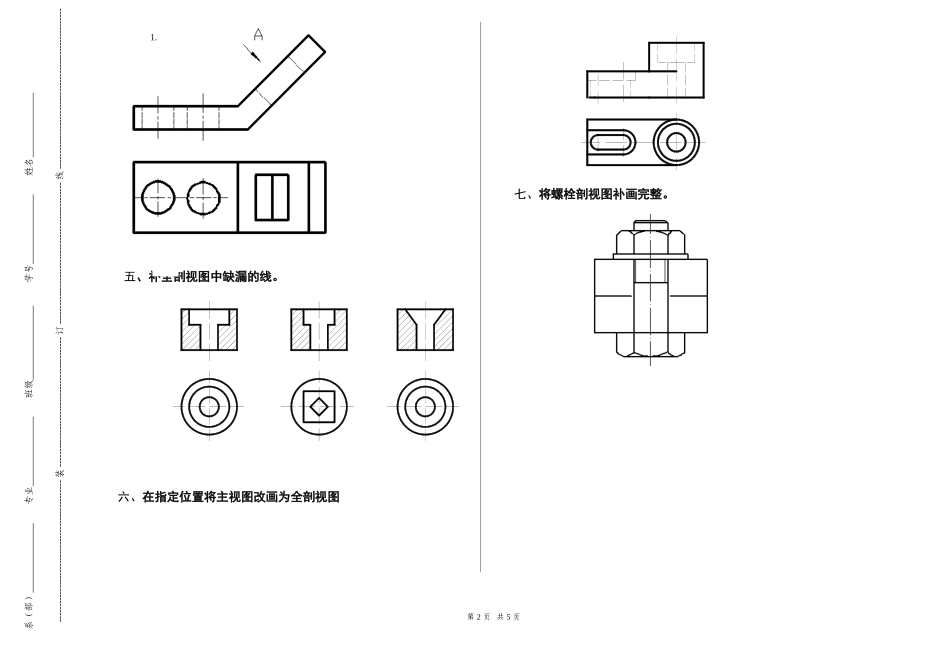

**** 学院期末试题机械制图 试卷（1）一、 标注尺寸二、补画第三视图或补全视图三、根据视图绘制正等测图（尺寸从图中量取）四、画出 A 向斜视图第 1 页 共 5 页系（部） 专业班级 学号 姓名 --------------------------------------------- 装 ------------------------------------------ 订 ---------------------------------------------- 线 ---------------------------------------------------1.2.五、补全剖视图中缺漏的线。 六、在指定位置将主视图改画为全剖视图七、将螺栓剖视图补画完整。第 2 页 共 5 页1.系（部） 专业 班级 学号 姓名 ---------------------------------------------- 装 ------------------------------------------ 订 ---------------------------------------------- 线 ---------------------------------------------------- 机械制图（1） 试题答案一、标注尺寸二、补画第三视图或补全视图三、根据视图绘制正等测图（尺寸从图中量取）四、画出 1 图 A 向斜视图 2 图移出断面图系（部） 专业班级 学号 姓名 --------------------------------------------- 装 ------------------------------------------ 订 ---------------------------------------------- 线 ---------------------------------------------------1.2.五、在指定位置将主视图改画为半剖视图六、将螺栓剖视图补画完整。七、读零件图并回答问题1.6 个均匀分布的沉头孔，沉孔直径￠12 深 6 ｍｍ，通孔直径 6 ｍｍ。2.普通细牙螺纹大径￠8 ｍｍ螺距 1.5 ｍｍ右旋，中径顶径公差代号6H，中等旋合，螺纹深 15 ｍｍ孔深 32 ｍｍ。3.没标注粗糙度代号的表面用去除材料的方法加工 Ra 上限值是 12.5。4.55-0.009，55-0.025，0.016 ｍｍ5.￠32 ｍｍ，H，96. ￠55 的轴线相对与￠35 轴线的同轴度公差是 0.04 ｍｍ。7.答案在右上。1.2.
