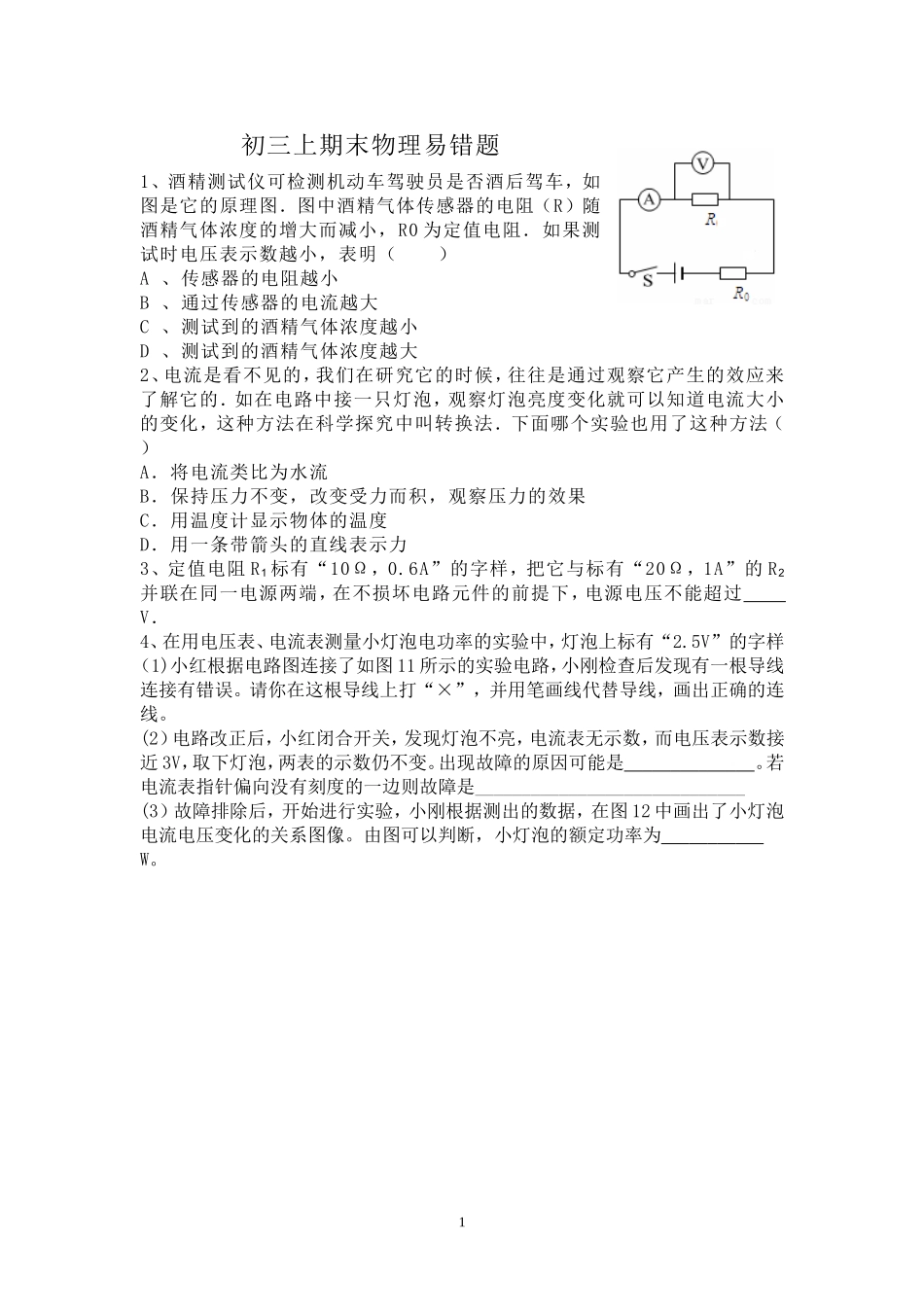

初三上期末物理易错题1、酒精测试仪可检测机动车驾驶员是否酒后驾车，如图是它的原理图．图中酒精气体传感器的电阻（R）随酒精气体浓度的增大而减小，R0 为定值电阻．如果测试时电压表示数越小，表明（ ）A 、传感器的电阻越小B 、通过传感器的电流越大C 、测试到的酒精气体浓度越小D 、测试到的酒精气体浓度越大2、电流是看不见的，我们在研究它的时候，往往是通过观察它产生的效应来了解它的．如在电路中接一只灯泡，观察灯泡亮度变化就可以知道电流大小的变化，这种方法在科学探究中叫转换法．下面哪个实验也用了这种方法（ ）A．将电流类比为水流B．保持压力不变，改变受力而积，观察压力的效果C．用温度计显示物体的温度D．用一条带箭头的直线表示力3、定值电阻 R1 标有“10Ω，0
6A”的字样，把它与标有“20Ω，1A”的 R2并联在同一电源两端，在不损坏电路元件的前提下，电源电压不能超过 V．4、在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2
5V”的字样（1)小红根据电路图连接了如图 11 所示的实验电路，小刚检查后发现有一根导线连接有错误
请你在这根导线上打“×”，并用笔画线代替导线，画出正确的连线
(2）电路改正后，小红闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近 3V，取下灯泡，两表的示数仍不变
出现故障的原因可能是
若电流表指针偏向没有刻度的一边则故障是_____________________________(3）故障排除后，开始进行实验，小刚根据测出的数据，在图 12 中画出了小灯泡电流电压变化的关系图像
由图可以判断，小灯泡的额定功率为 W

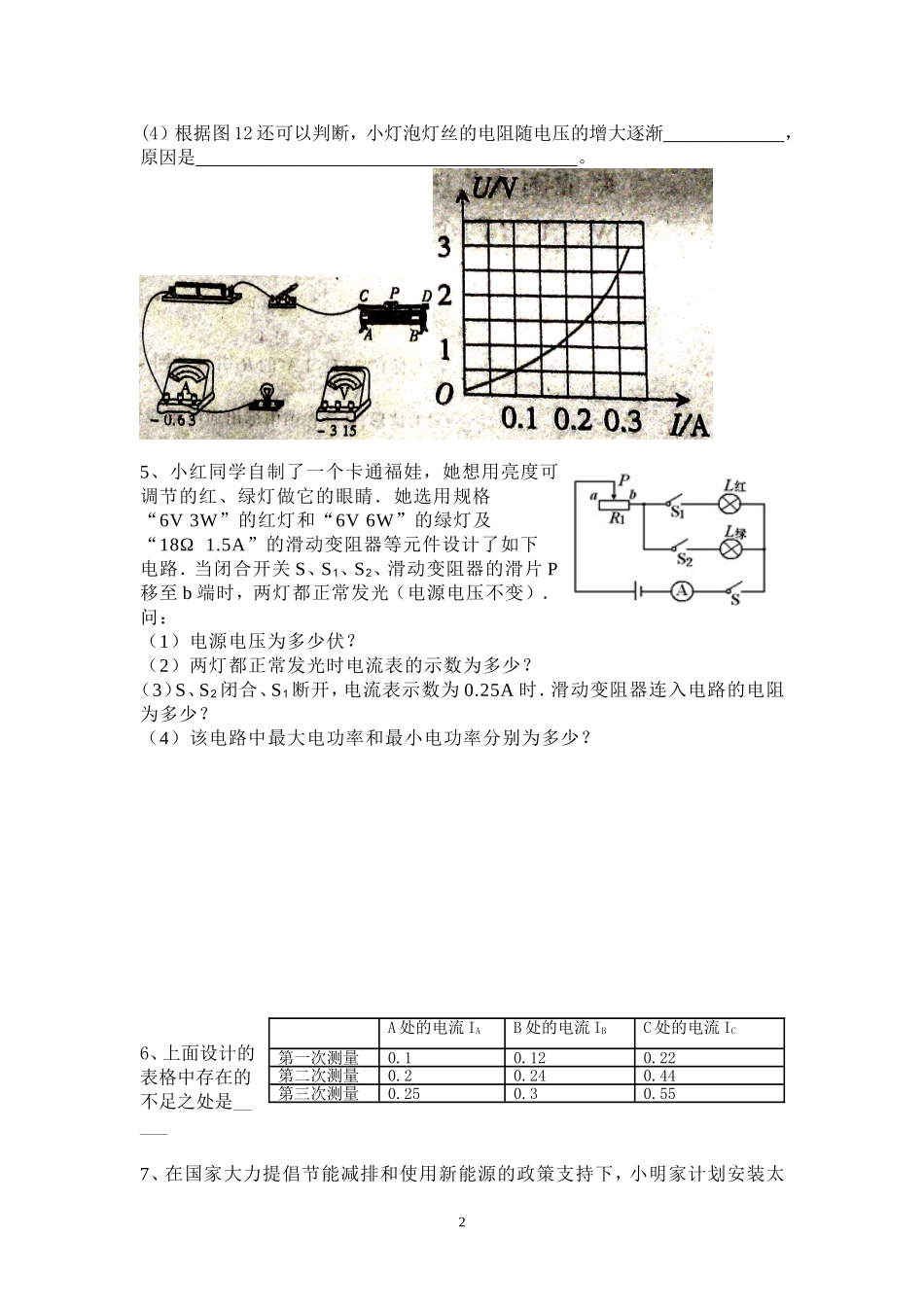

1(4）根据图 12 还可以判断，小灯泡灯丝的电阻随电压的增大逐渐 ，原因是
5、小红同学自制了一个卡通福娃，她想用亮度可调节的红、绿灯做它的眼睛．她选用规格“6V 3W”的红灯和“6V 6W”的绿灯及“18Ω 1
