制程中跑步机电控组装、测试通用标准VIP免费

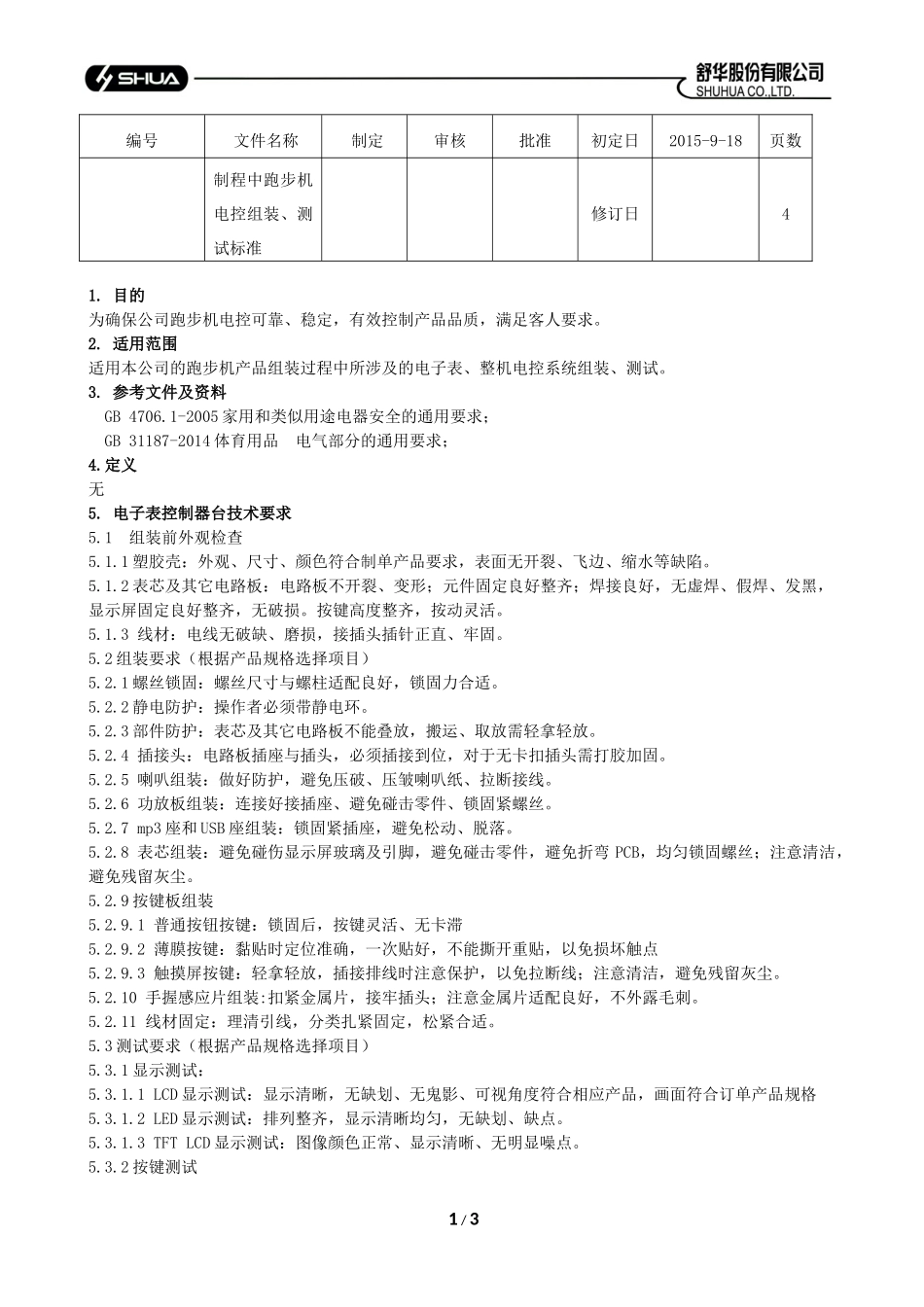

制程中跑步机电控组装、测试通用标准_第1页
1/3

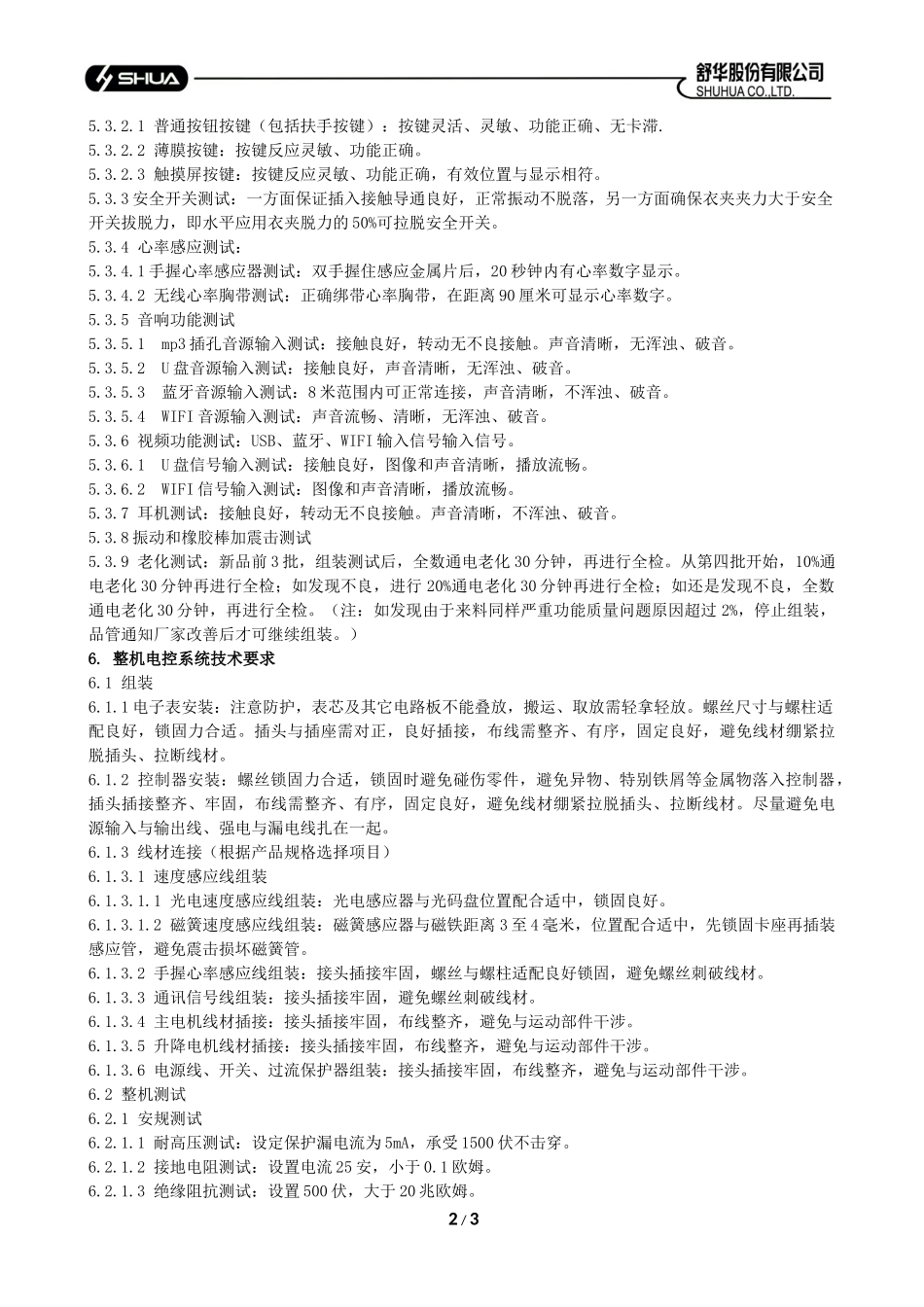

制程中跑步机电控组装、测试通用标准_第2页
2/3

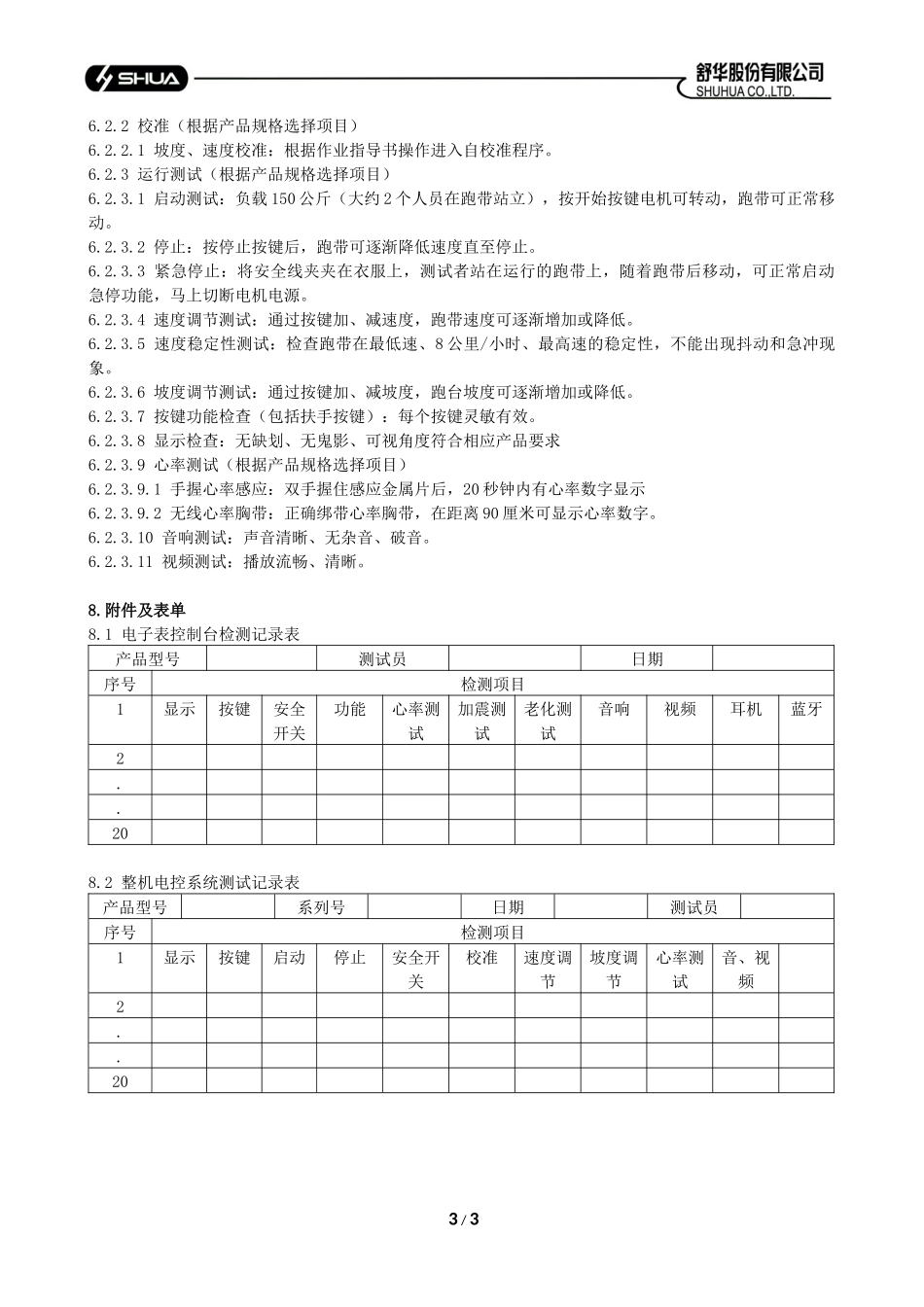

制程中跑步机电控组装、测试通用标准_第3页
3/3
1. 目的为确保公司跑步机电控可靠、稳定,有效控制产品品质,满足客人要求。2. 适用范围适用本公司的跑步机产品组装过程中所涉及的电子表、整机电控系统组装、测试。3. 参考文件及资料 GB 4706.1-2005 家用和类似用途电器安全的通用要求; GB 31187-2014 体育用品 电气部分的通用要求;4.定义无5. 电子表控制器台技术要求5.1 组装前外观检查5.1.1 塑胶壳:外观、尺寸、颜色符合制单产品要求,表面无开裂、飞边、缩水等缺陷。5.1.2 表芯及其它电路板:电路板不开裂、变形;元件固定良好整齐;焊接良好,无虚焊、假焊、发黑,显示屏固定良好整齐,无破损。按键高度整齐,按动灵活。5.1.3 线材:电线无破缺、磨损,接插头插针正直、牢固。5.2 组装要求(根据产品规格选择项目)5.2.1 螺丝锁固:螺丝尺寸与螺柱适配良好,锁固力合适。5.2.2 静电防护:操作者必须带静电环。5.2.3 部件防护:表芯及其它电路板不能叠放,搬运、取放需轻拿轻放。5.2.4 插接头:电路板插座与插头,必须插接到位,对于无卡扣插头需打胶加固。5.2.5 喇叭组装:做好防护,避免压破、压皱喇叭纸、拉断接线。5.2.6 功放板组装:连接好接插座、避免碰击零件、锁固紧螺丝。5.2.7 mp3 座和 USB 座组装:锁固紧插座,避免松动、脱落。5.2.8 表芯组装:避免碰伤显示屏玻璃及引脚,避免碰击零件,避免折弯 PCB,均匀锁固螺丝;注意清洁,避免残留灰尘。5.2.9 按键板组装5.2.9.1 普通按钮按键:锁固后,按键灵活、无卡滞5.2.9.2 薄膜按键:黏贴时定位准确,一次贴好,不能撕开重贴,以免损坏触点5.2.9.3 触摸屏按键:轻拿轻放,插接排线时注意保护,以免拉断线;注意清洁,避免残留灰尘。5.2.10 手握感应片组装:扣紧金属片,接牢插头;注意金属片适配良好,不外露毛刺。5.2.11 线材固定:理清引线,分类扎紧固定,松紧合适。5.3 测试要求(根据产品规格选择项目)5.3.1 显示测试: 5.3.1.1 LCD 显示测试:显示清晰,无缺划、无鬼影、可视角度符合相应产品,画面符合订单产品规格5.3.1.2 LED 显示测试:排列整齐,显示清晰均匀,无缺划、缺点。5.3.1.3 TFT LCD 显示测试:图像颜色正常、显示清晰、无明显噪点。5.3.2 按键测试 1 / 3编号文件名称制定审核批准初定日2015-9-18页数制程中跑步机电控组装、测试标准修订日45.3.2.1 普通按钮按键(包括扶手按键):按键灵活、灵敏、功能正确、无卡滞.5.3.2.2 薄膜按键:按键反应灵敏、功能...
