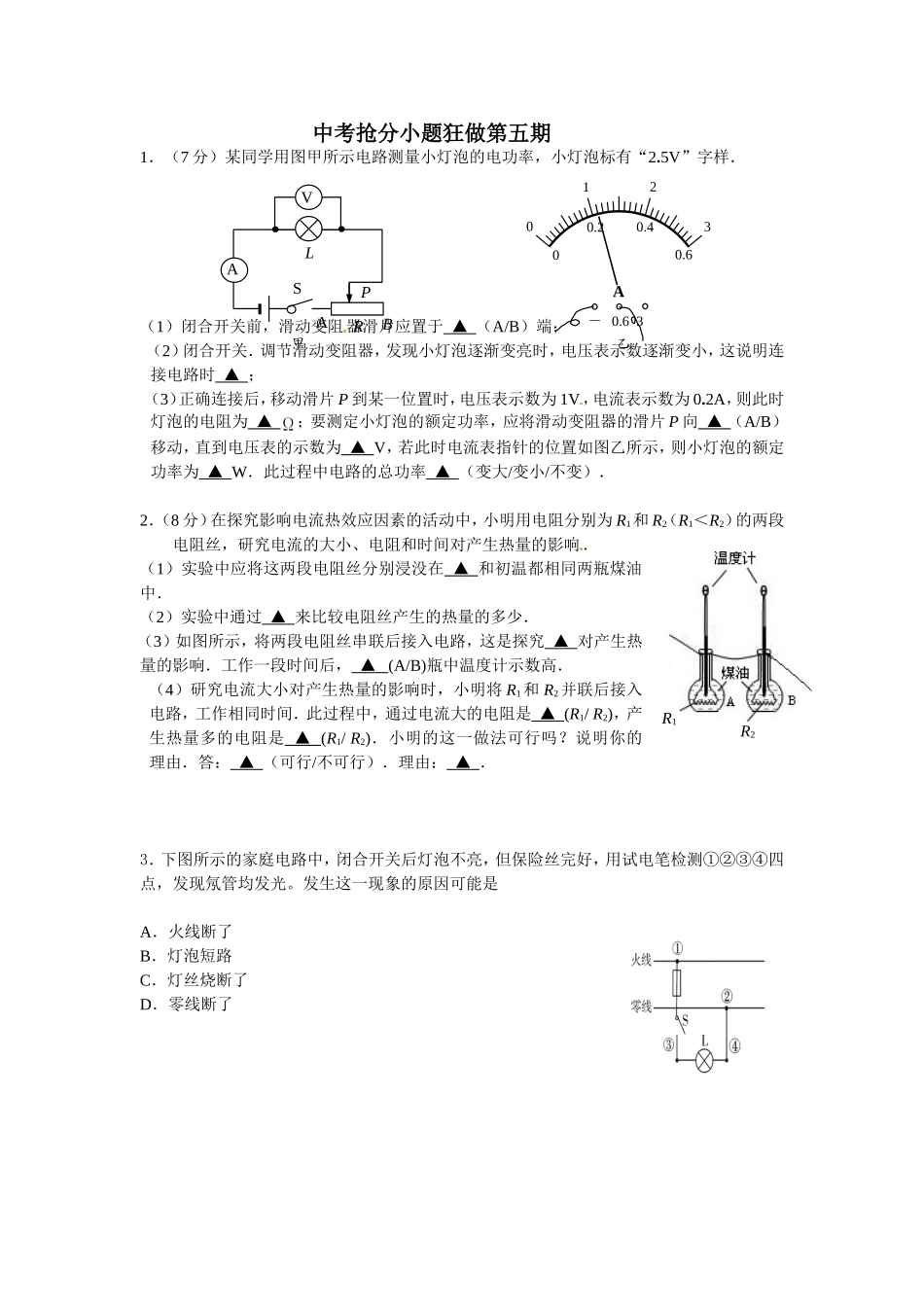

中考抢分小题狂做第五期 1．（7 分）某同学用图甲所示电路测量小灯泡的电功率，小灯泡标有“2.5V”字样．（1）闭合开关前，滑动变阻器滑片应置于 ▲ （A/B）端；（2）闭合开关．调节滑动变阻器，发现小灯泡逐渐变亮时，电压表示数逐渐变小，这说明连接电路时 ▲ ；（3）正确连接后，移动滑片 P 到某一位置时，电压表示数为 1V，电流表示数为 0.2A，则此时灯泡的电阻为 ▲ ；要测定小灯泡的额定功率，应将滑动变阻器的滑片 P 向 ▲ （A/B）移动，直到电压表的示数为 ▲ V，若此时电流表指针的位置如图乙所示，则小灯泡的额定功率为 ▲ W．此过程中电路的总功率 ▲ （变大/变小/不变）．2．（8 分）在探究影响电流热效应因素的活动中，小明用电阻分别为 R1和 R2（R1＜R2）的两段电阻丝，研究电流的大小、电阻和时间对产生热量的影响．（1）实验中应将这两段电阻丝分别浸没在 ▲ 和初温都相同两瓶煤油中．（2）实验中通过 ▲ 来比较电阻丝产生的热量的多少．（3）如图所示，将两段电阻丝串联后接入电路，这是探究 ▲ 对产生热量的影响．工作一段时间后， ▲ (A/B)瓶中温度计示数高．（4）研究电流大小对产生热量的影响时，小明将 R1和 R2并联后接入电路，工作相同时间．此过程中，通过电流大的电阻是 ▲ (R1/ R2)，产生热量多的电阻是 ▲ (R1/ R2)．小明的这一做法可行吗？说明你的理由．答： ▲ （可行/不可行）．理由： ▲ ．3．下图所示的家庭电路中，闭合开关后灯泡不亮，但保险丝完好，用试电笔检测①②③④四点，发现氖管均发光。发生这一现象的原因可能是A．火线断了 B．灯泡短路 C．灯丝烧断了 D．零线断了甲乙00.20.40.60123A－ 0.6 3BAVPLSARR1R2
