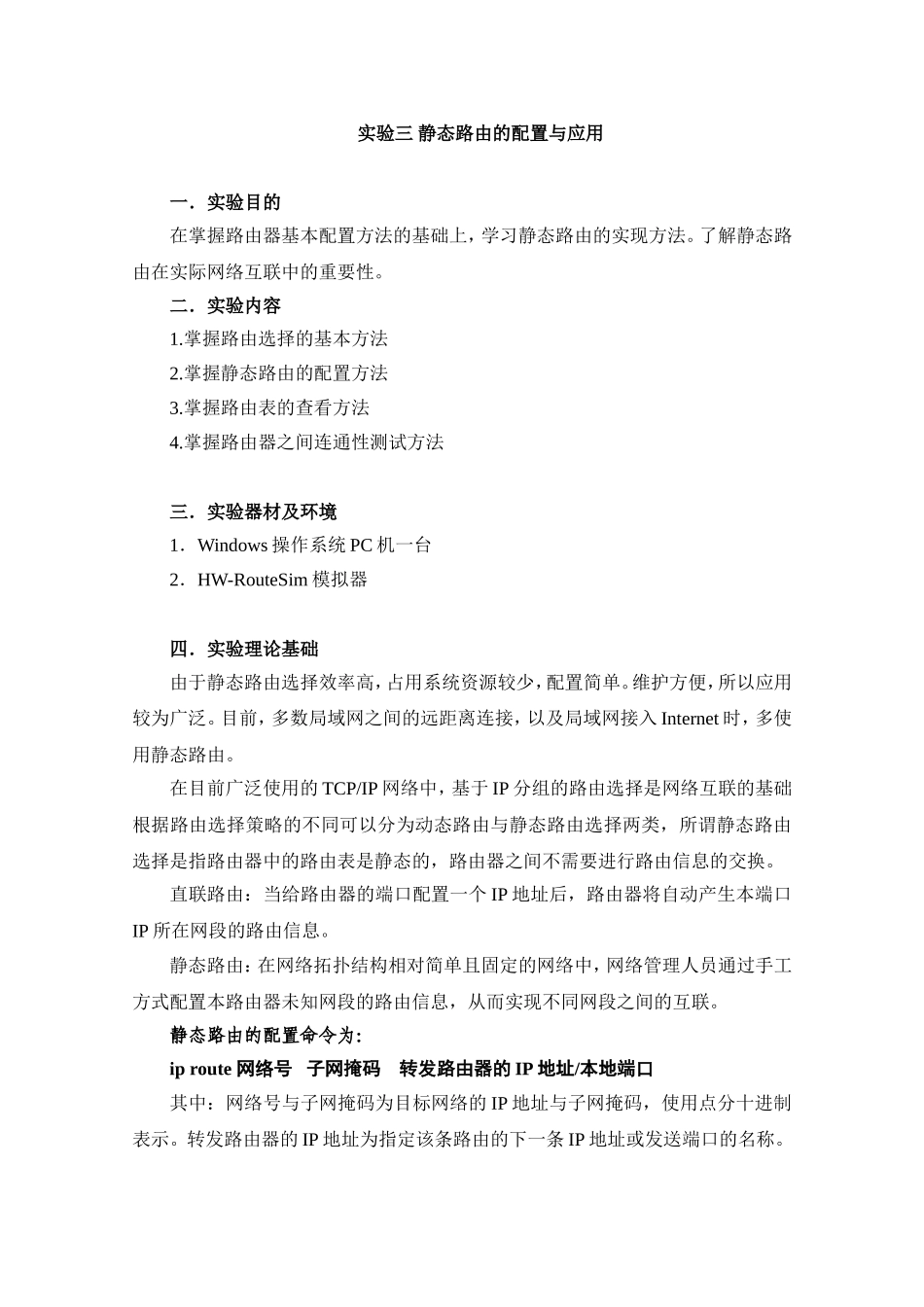

实验三 静态路由的配置与应用一．实验目的在掌握路由器基本配置方法的基础上，学习静态路由的实现方法。了解静态路由在实际网络互联中的重要性。二．实验内容1.掌握路由选择的基本方法2.掌握静态路由的配置方法3.掌握路由表的查看方法4.掌握路由器之间连通性测试方法三．实验器材及环境1．Windows 操作系统 PC 机一台2．HW-RouteSim 模拟器四．实验理论基础由于静态路由选择效率高，占用系统资源较少，配置简单。维护方便，所以应用较为广泛。目前，多数局域网之间的远距离连接，以及局域网接入 Internet 时，多使用静态路由。在目前广泛使用的 TCP/IP 网络中，基于 IP 分组的路由选择是网络互联的基础根据路由选择策略的不同可以分为动态路由与静态路由选择两类，所谓静态路由选择是指路由器中的路由表是静态的，路由器之间不需要进行路由信息的交换。直联路由：当给路由器的端口配置一个 IP 地址后，路由器将自动产生本端口IP 所在网段的路由信息。静态路由：在网络拓扑结构相对简单且固定的网络中，网络管理人员通过手工方式配置本路由器未知网段的路由信息，从而实现不同网段之间的互联。静态路由的配置命令为：ip route 网络号 子网掩码 转发路由器的 IP 地址/本地端口其中：网络号与子网掩码为目标网络的 IP 地址与子网掩码，使用点分十进制表示。转发路由器的 IP 地址为指定该条路由的下一条 IP 地址或发送端口的名称。删除静态路由时，可使用以下命令：no ip route 网络号 子网掩码 DCE：数据通信设备,是面向电信运营商的 DCE 需要设置时钟，用 clock rate 命令（clock rate 64000）DTE：数据终端设备，是面向用户这一端。 1)只有在同步通信方式的线路上才会有时钟速率，同步通信时需要线路两端进行信号发送频率的同步，也就是同步的时钟，在实际工程中由协议转换器，modem 等线路控制设备来提供，而实验环境中没有专门的线路控制设备，所以由其中的一台router 的 serial 接口来提供。2）只有标明 DCE 一端的才需要设置 clock rate 。3）同步时钟的频率与带宽没有直接的联系，64000 指的是以 64000 比特率时间间隔添加发送同步位。4）可以设置其他数值，只要是两端都能达到那个标准即可，对通信没有影响。1．用户模式：提示符 >，登录路由器时进入该模式，在这个模式下只能查看部分路由器的信息，但不能修改信息。2．特权模式：提示符 ＃，该模式下可以使用路由器支持的所有命令，包...
