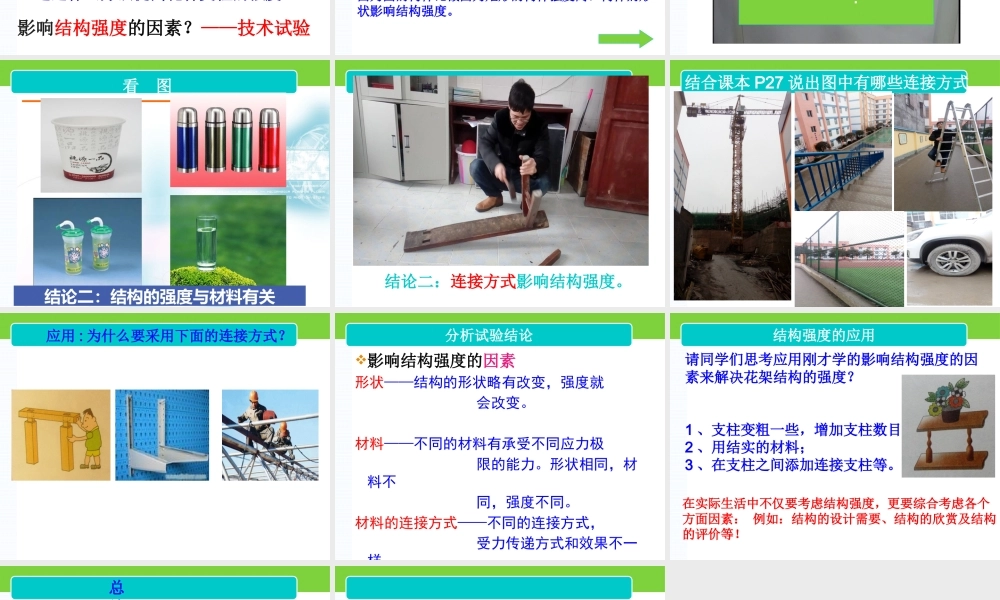

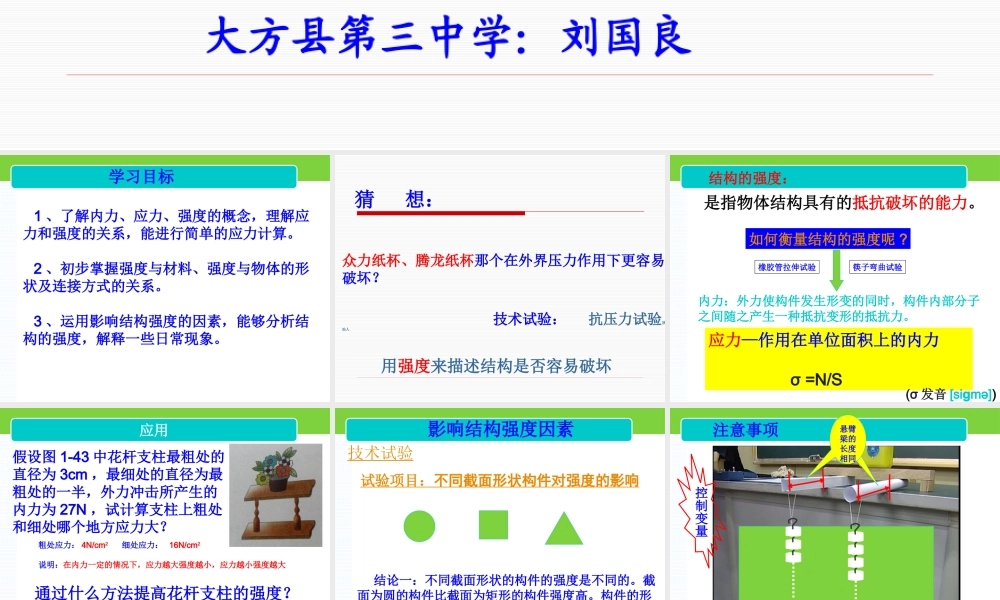

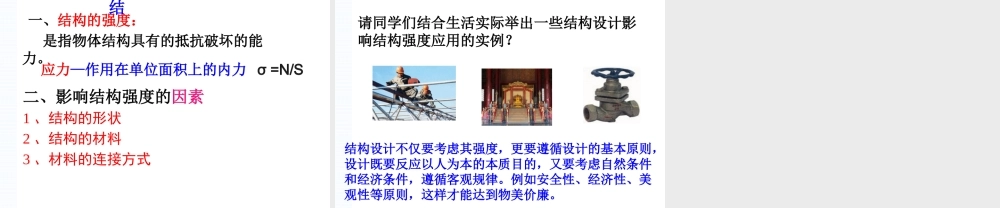

第三节 结构的强度大方县第三中学：刘国良1 、了解内力、应力、强度的概念，理解应力和强度的关系，能进行简单的应力计算。2 、初步掌握强度与材料、强度与物体的形状及连接方式的关系。3 、运用影响结构强度的因素，能够分析结构的强度，解释一些日常现象。学习目标众力纸杯、腾龙纸杯那个在外界压力作用下更容易破坏？ 技术试验： 抗压力试验放重物站人用强度来描述结构是否容易破坏猜 想： 结构的强度： 应力—作用在单位面积上的内力 σ =N/S(σ 发音 [si mə]ɡ)内力：外力使构件发生形变的同时，构件内部分子之间随之产生一种抵抗变形的抵抗力。橡胶管拉伸试验筷子弯曲试验如何衡量结构的强度呢 ?是指物体结构具有的抵抗破坏的能力。粗处应力： 4N/cm2 细处应力： 16N/cm2说明：在内力一定的情况下，应力越大强度越小，应力越小强度越大 影响结构强度的因素？——技术试验假设图 1-43 中花杆支柱最粗处的直径为 3cm ，最细处的直径为最粗处的一半，外力冲击所产生的内力为 27N ，试计算支柱上粗处和细处哪个地方应力大？应用通过什么方法提高花杆支柱的强度？技术试验试验项目：不同截面形状构件对强度的影响影响结构强度因素 结论一：不同截面形状的构件的强度是不同的。截面为圆的构件比截面为矩形的构件强度高。构件的形状影响结构强度。注意事项悬臂梁的长度相同控制变量看 图 结论二：结构的强度与材料有关学生演示结构之间的连接方式对结构强度的影响？结论二：连接方式影响结构强度。 技术试验：结合课本 P27 说出图中有哪些连接方式应用 : 为什么要采用下面的连接方式？分析试验结论影响结构强度的因素形状——结构的形状略有改变，强度就 会改变。材料——不同的材料有承受不同应力极 限的能力。形状相同，材料不 同，强度不同。材料的连接方式——不同的连接方式， 受力传递方式和效果不一样。结构强度的应用请同学们思考应用刚才学的影响结构强度的因素来解决花架结构的强度？1 、支柱变粗一些，增加支柱数目；2 、用结实的材料；3 、在支柱之间添加连接支柱等。 在实际生活中不仅要考虑结构强度，更要综合考虑各个方面因素： 例如：结构的设计需要、结构的欣赏及结构的评价等！ 一、结构的强度： 是指物体结构具有的抵抗破坏的能力。总 结二、影响结构强度的因素1 、结构的形状2 、结构的材料3 、材料的连接方式应力—作用在单位面积上的内力 σ =N/S请同学们结合生活实际...
