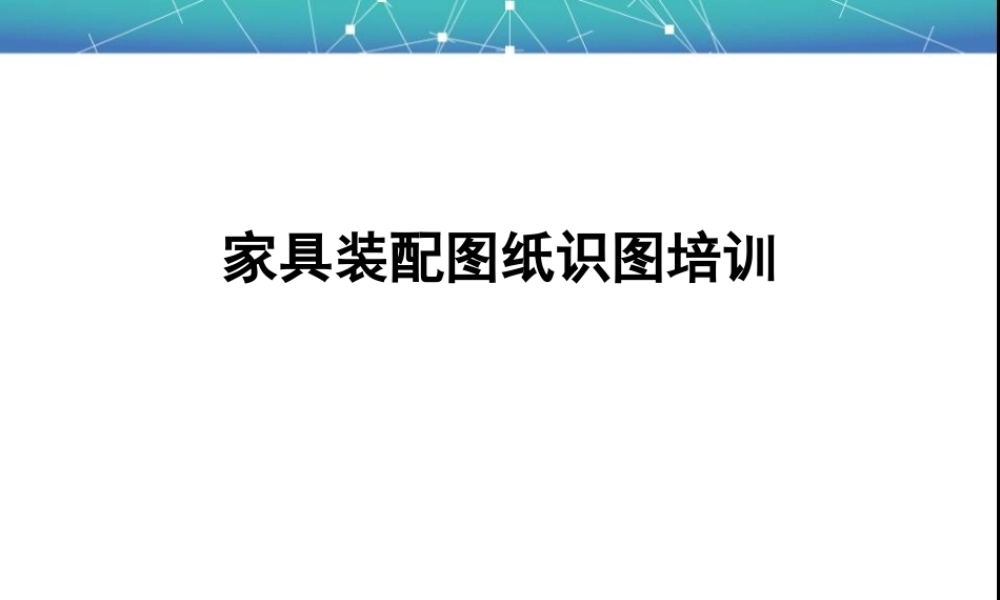

家具装配图纸识图培训(非常好)VIP免费

家具装配图纸识图培训(非常好)家具装配图纸识图培训(非常好)家具装配图纸识图培训(非常好)家具装配图纸识图培训(非常好)家具装配图纸识图培训(非常好)

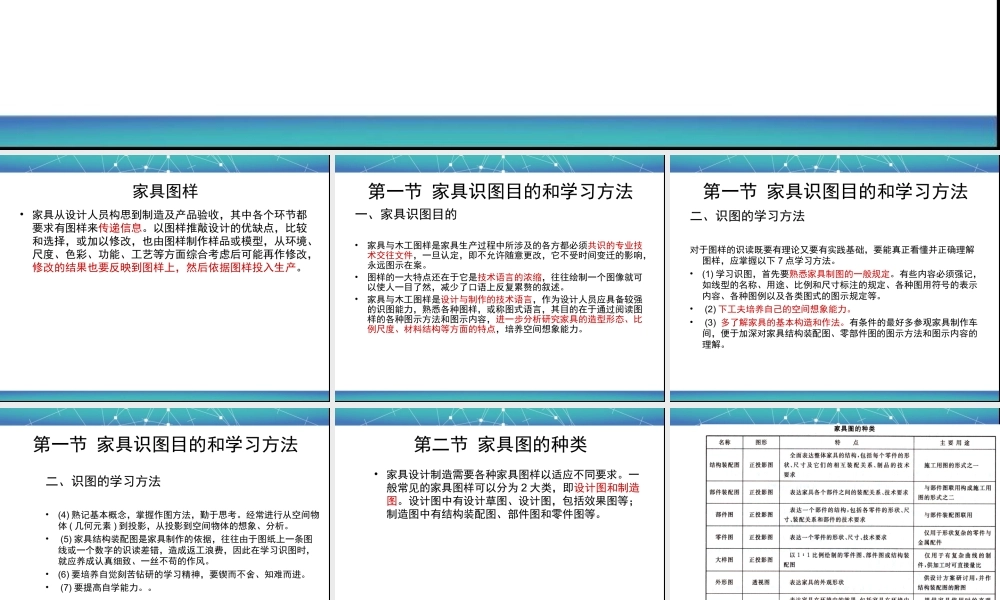

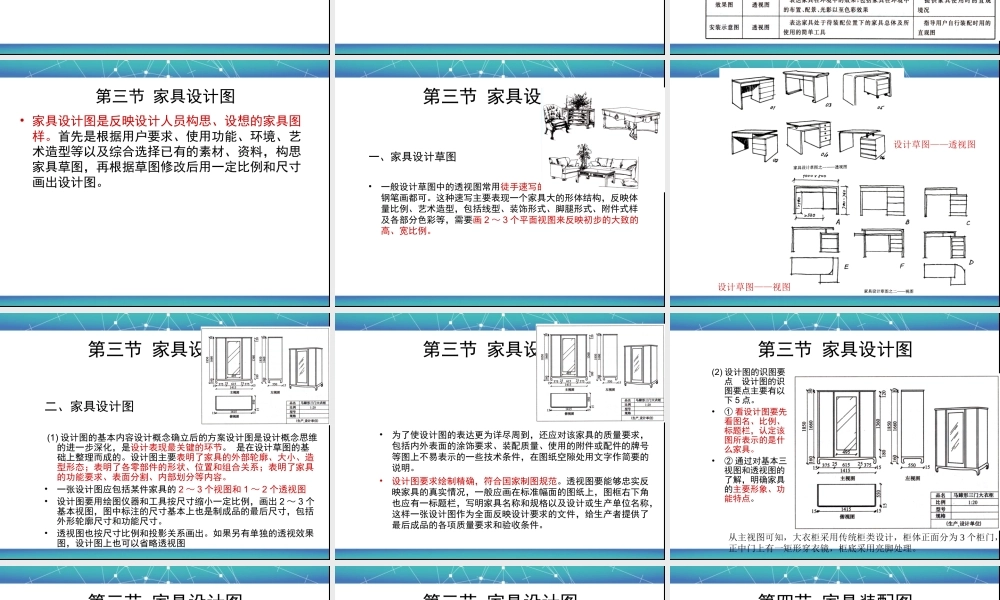

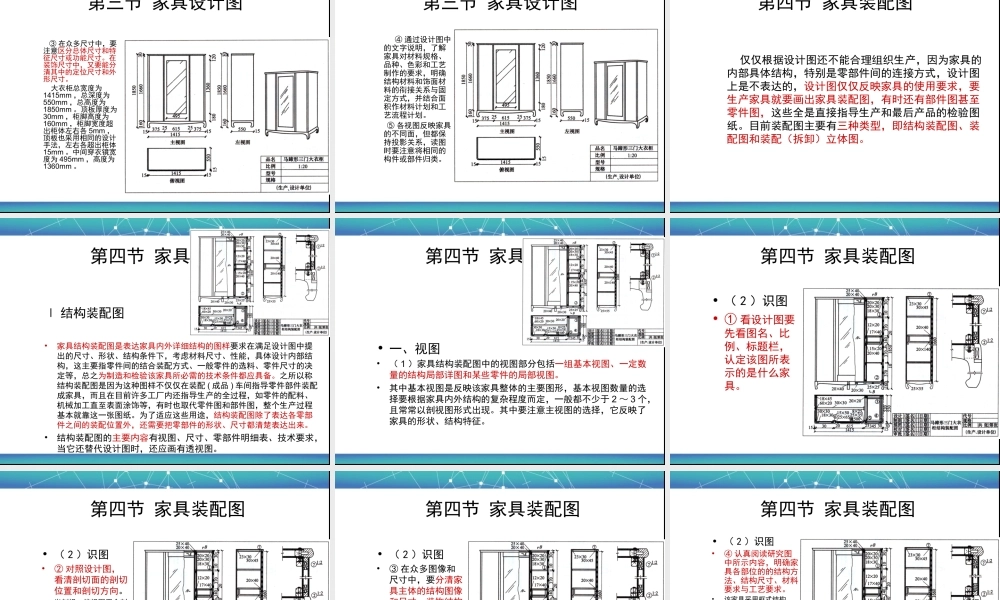

家具装配图纸识图培训 家具图样• 家具从设计人员构思到制造及产品验收,其中各个环节都要求有图样来传递信息。以图样推敲设计的优缺点,比较和选择,或加以修改,也由图样制作样品或模型,从环境、尺度、色彩、功能、工艺等方面综合考虑后可能再作修改,修改的结果也要反映到图样上,然后依据图样投入生产。 第一节 家具识图目的和学习方法一、家具识图目的•家具与木工图样是家具生产过程中所涉及的各方都必须共识的专业技术交往文件,一旦认定,即不允许随意更改,它不受时间变迁的影响,永远图示在案。•图样的一大特点还在于它是技术语言的浓缩,往往绘制一个图像就可以使人一目了然,减少了口语上反复累赘的叙述。•家具与木工图样是设计与制作的技术语言,作为设计人员应具备较强的识图能力,熟悉各种图样,或称图式语言,其目的在于通过阅读图样的各种图示方法和图示内容,进一步分析研究家具的造型形态、比例尺度、材料结构等方面的特点,培养空间想象能力。 第一节 家具识图目的和学习方法二、识图的学习方法对于图样的识读既要有理论又要有实践基础,要能真正看懂并正确理解图样,应掌握以下 7 点学习方法。•(1) 学习识图,首先要熟悉家具制图的一般规定。有些内容必须强记,如线型的名称、用途、比例和尺寸标注的规定、各种图用符号的表示内容、各种图例以及各类图式的图示规定等。• (2) 下工夫培养自己的空间想象能力。• (3) 多了解家具的基本构造和作法。有条件的最好多参观家具制作车间,便于加深对家具结构装配图、零部件图的图示方法和图示内容的理解。 第一节 家具识图目的和学习方法二、识图的学习方法•(4) 熟记基本概念,掌握作图方法,勤于思考。经常进行从空间物体 ( 几何元素 ) 到投影,从投影到空间物体的想象、分析。• (5) 家具结构装配图是家具制作的依据,往往由于图纸上一条图线或一个数字的识读差错,造成返工浪费,因此在学习识图时,就应养成认真细致、一丝不苟的作风。•(6) 要培养自觉刻苦钻研的学习精神,要锲而不舍、知难而进。• (7) 要提高自学能力。。 • 家具设计制造需要各种家具图样以适应不同要求。一般常见的家具图样可以分为 2 大类,即设计图和制造图。设计图中有设计草图、设计图,包括效果图等;制造图中有结构装配图、部件图和零件图等。第二节 家具图的种类 第三节 家具设计图• 家具设计图是反映设计人员构思、设想的家具图样。首先是根据用户要求、使用...
