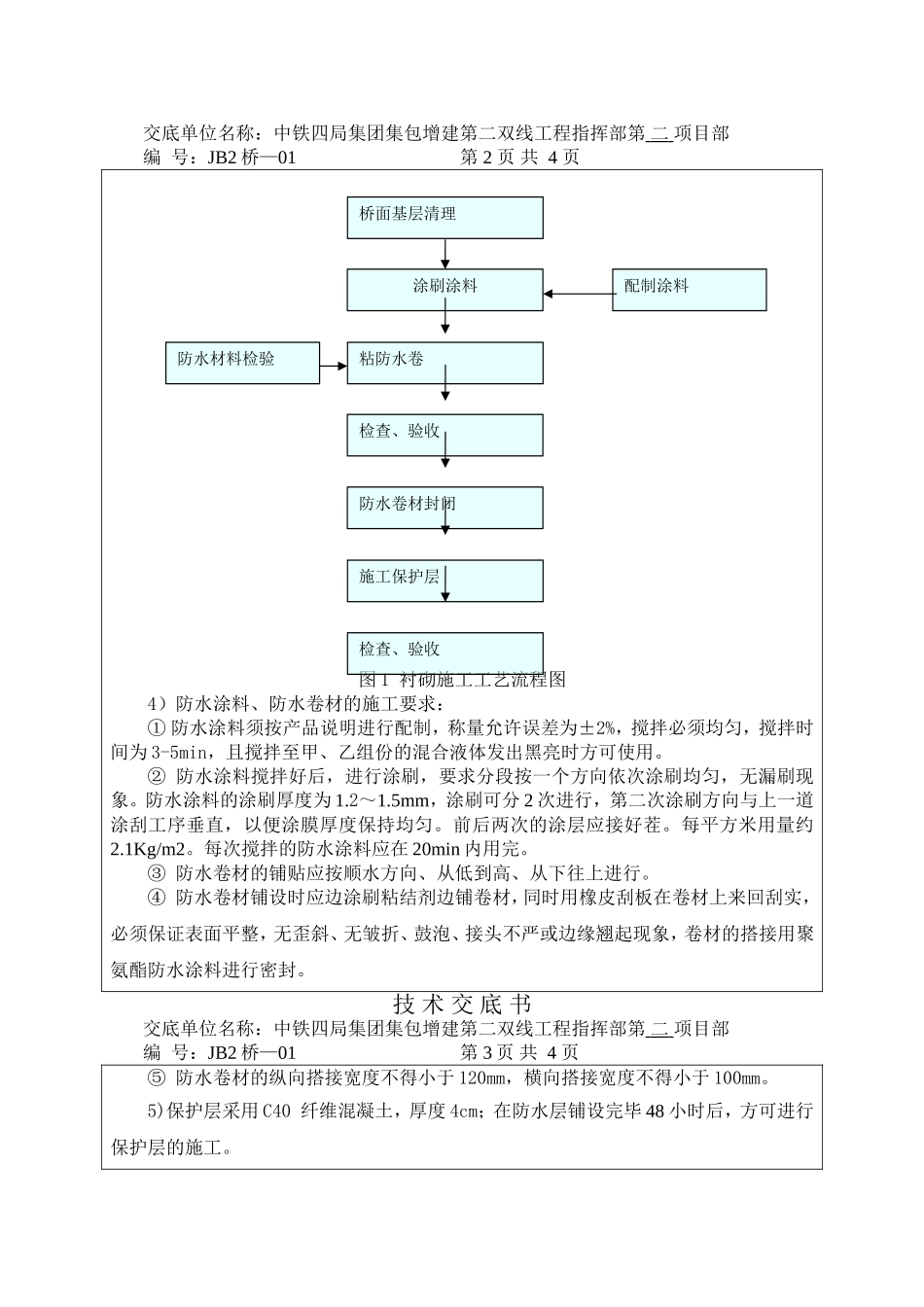

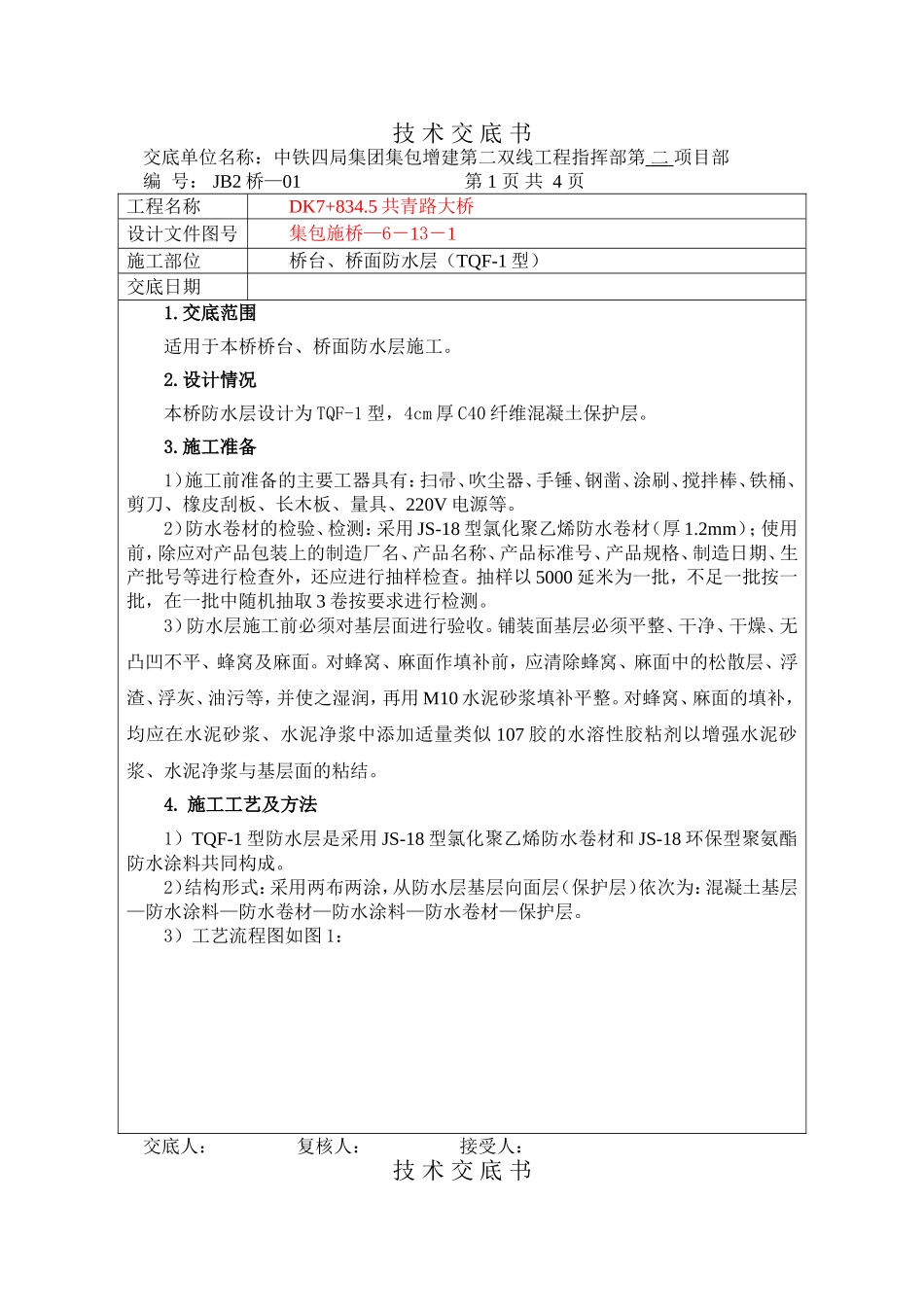

技 术 交 底 书交底单位名称：中铁四局集团集包增建第二双线工程指挥部第 二 项目部 编 号： JB2 桥—01 第 1 页 共 4 页工程名称DK7+834.5 共青路大桥设计文件图号集包施桥—6－13－1施工部位桥台、桥面防水层（TQF-1 型）交底日期1.交底范围适用于本桥桥台、桥面防水层施工。2.设计情况本桥防水层设计为 TQF-1 型，4cm 厚 C40 纤维混凝土保护层。3.施工准备1）施工前准备的主要工器具有：扫帚、吹尘器、手锤、钢凿、涂刷、搅拌棒、铁桶、剪刀、橡皮刮板、长木板、量具、220V 电源等。2）防水卷材的检验、检测：采用 JS-18 型氯化聚乙烯防水卷材（厚 1.2mm）；使用前，除应对产品包装上的制造厂名、产品名称、产品标准号、产品规格、制造日期、生产批号等进行检查外，还应进行抽样检查。抽样以 5000 延米为一批，不足一批按一批，在一批中随机抽取 3 卷按要求进行检测。3）防水层施工前必须对基层面进行验收。铺装面基层必须平整、干净、干燥、无凸凹不平、蜂窝及麻面。对蜂窝、麻面作填补前，应清除蜂窝、麻面中的松散层、浮渣、浮灰、油污等，并使之湿润，再用 M10 水泥砂浆填补平整。对蜂窝、麻面的填补，均应在水泥砂浆、水泥净浆中添加适量类似 107 胶的水溶性胶粘剂以增强水泥砂浆、水泥净浆与基层面的粘结。4. 施工工艺及方法1）TQF-1 型防水层是采用 JS-18 型氯化聚乙烯防水卷材和 JS-18 环保型聚氨酯防水涂料共同构成。2）结构形式：采用两布两涂，从防水层基层向面层（保护层）依次为：混凝土基层—防水涂料—防水卷材—防水涂料—防水卷材—保护层。3）工艺流程图如图 1：交底人： 复核人： 接受人：技 术 交 底 书交底单位名称：中铁四局集团集包增建第二双线工程指挥部第 二 项目部编 号：JB2 桥—01 第 2 页 共 4 页 图 1 衬砌施工工艺流程图4）防水涂料、防水卷材的施工要求：① 防水涂料须按产品说明进行配制，称量允许误差为±2%，搅拌必须均匀，搅拌时间为 3-5min，且搅拌至甲、乙组份的混合液体发出黑亮时方可使用。② 防水涂料搅拌好后，进行涂刷，要求分段按一个方向依次涂刷均匀，无漏刷现象。防水涂料的涂刷厚度为 1.2～1.5mm，涂刷可分 2 次进行，第二次涂刷方向与上一道涂刮工序垂直，以便涂膜厚度保持均匀。前后两次的涂层应接好茬。每平方米用量约2.1Kg/m2。每次搅拌的防水涂料应在 20min 内用完。③ 防水卷材的铺贴应按顺水方向、从低到高、...
