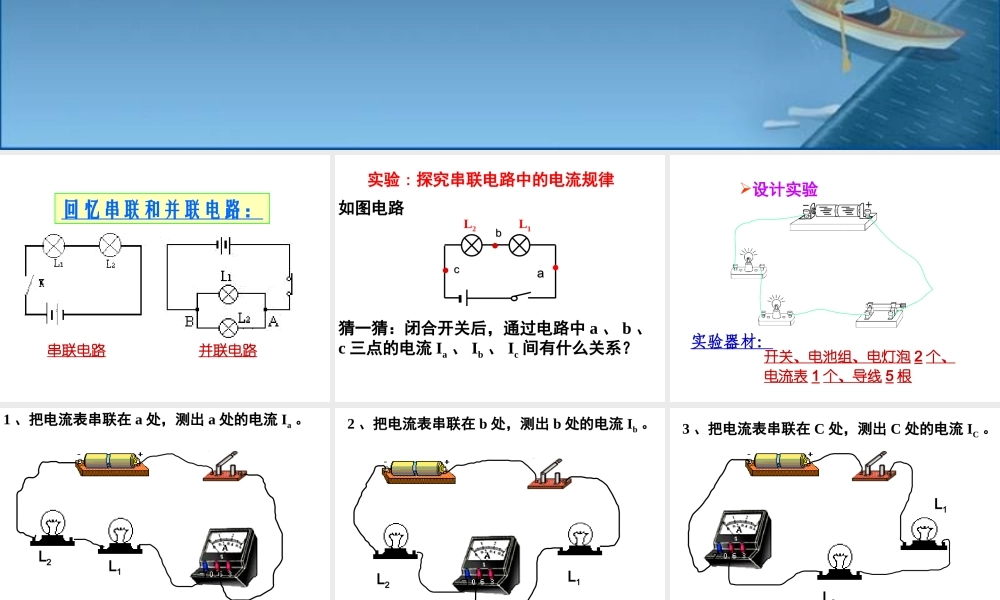

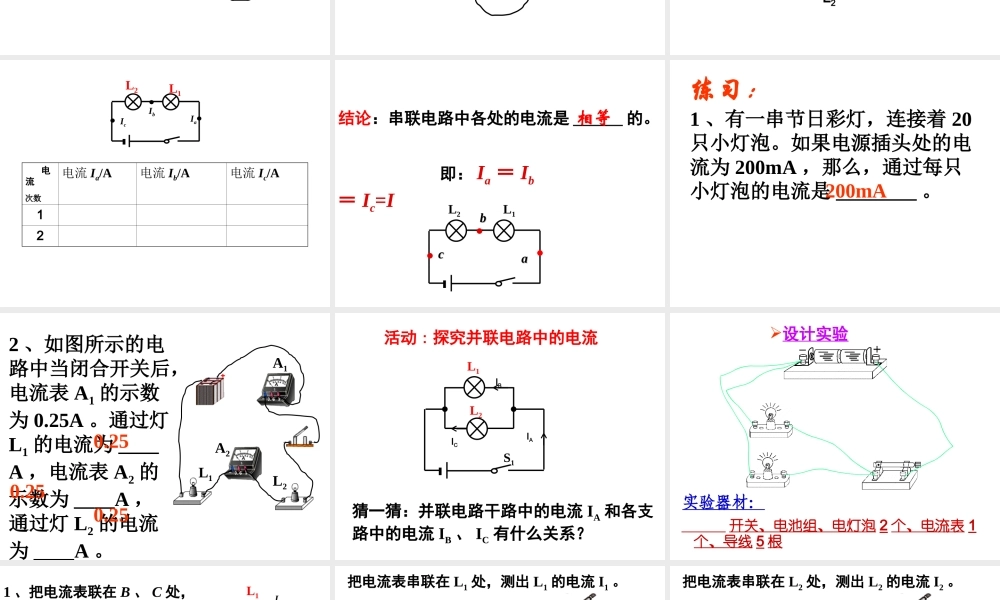

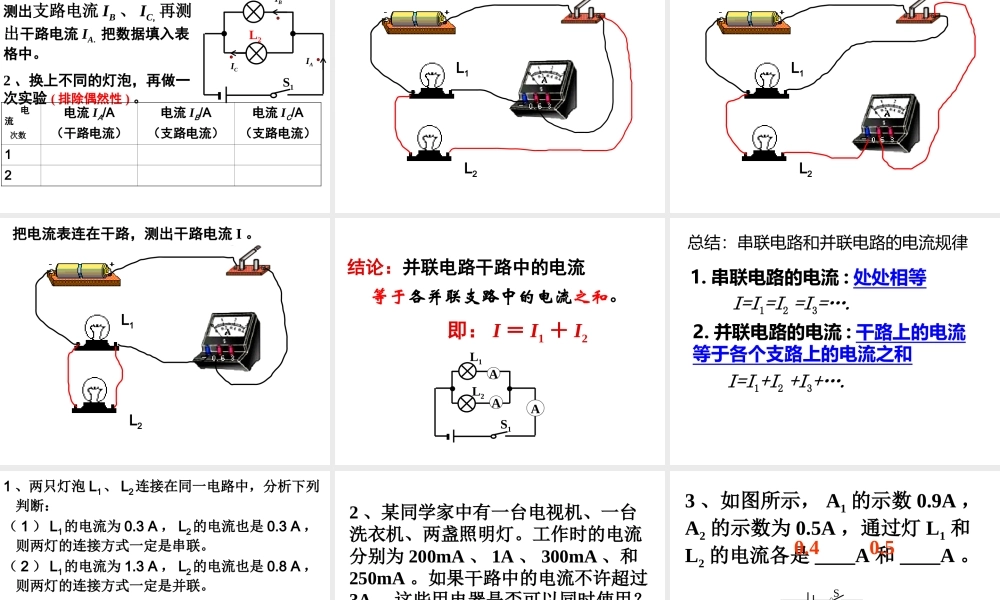

串、并联电路中电流的规律 第十五章 第５节串、并联电路中电流的规律 第十五章 第５节回忆串联和并联电路：串联电路并联电路如图电路猜一猜：闭合开关后，通过电路中 a 、 b 、c 三点的电流 Ia 、 Ib 、 Ic 间有什么关系？实验 : 探究串联电路中的电流规律L1L2aabbcc设计实验实验器材：开关、电池组、电灯泡 2 个、电流表 1 个、导线 5 根L2L11 、把电流表串联在 a 处，测出 a 处的电流 Ia 。 2 、把电流表串联在 b 处，测出 b 处的电流 Ib 。 L1L23 、把电流表串联在 C 处，测出 C 处的电流 IC 。 L1L2 电流电流 Ia/A电流 Ib/A电流 Ic/A12L1L2IaIbIc次数结论：串联电路中各处的电流是 ______ 的。 即： Ia ＝ Ib＝ Ic=I相等L1L2aabbcc1 、有一串节日彩灯，连接着 20只小灯泡。如果电源插头处的电流为 200mA ，那么，通过每只小灯泡的电流是 ________ 。练习：200mAL1L2A1A22 、如图所示的电路中当闭合开关后，电流表 A1 的示数为 0.25A 。通过灯L1 的电流为 ____A ，电流表 A2 的示数为 ____A ，通过灯 L2 的电流为 ____A 。0.250.250.25猜一猜：并联电路干路中的电流 IA 和各支路中的电流 IB 、 IC 有什么关系？S1L1L2IBICIA活动 : 探究并联电路中的电流设计实验实验器材： 开关、电池组、电灯泡 2 个、电流表 1个、导线 5 根S1L1L2IBICIA1 、把电流表联在 B 、 C 处，测出支路电流 IB 、 IC, 再测出干路电流 IA. 把数据填入表格中。2 、换上不同的灯泡，再做一次实验 ( 排除偶然性 ) 。 电流电流 IA/A（干路电流）电流 IB/A（支路电流）电流 IC/A（支路电流）12次数L1L2把电流表串联在 L1 处，测出 L1 的电流 I1 。 L1L2把电流表串联在 L2 处，测出 L2 的电流 I2 。 L1L2把电流表连在干路，测出干路电流 I 。 结论：并联电路干路中的电流等于各并联支路中的电流之和。 即： I ＝ I1 ＋ I2S1L1L2AAA1. 串联电路的电流 : 处处相等总结：串联电路和并联电路的电流规律I=I1=I2 =I3=….2. 并联电路的电流 : 干路上的电流等于各个支路上的电流之和I=I1+I2 +I3+….1 、两只灯泡 L1、 L2连接在同一电路中，分析下列判断：（ 1 ） L1的电流为 0.3 A ， L2的电流也是 0.3 A ，则两灯的连接方式一定是串联。（ 2 ） L1的电流为 1.3 A ， L2的电流也是 0.8 A ，则两灯的连...
