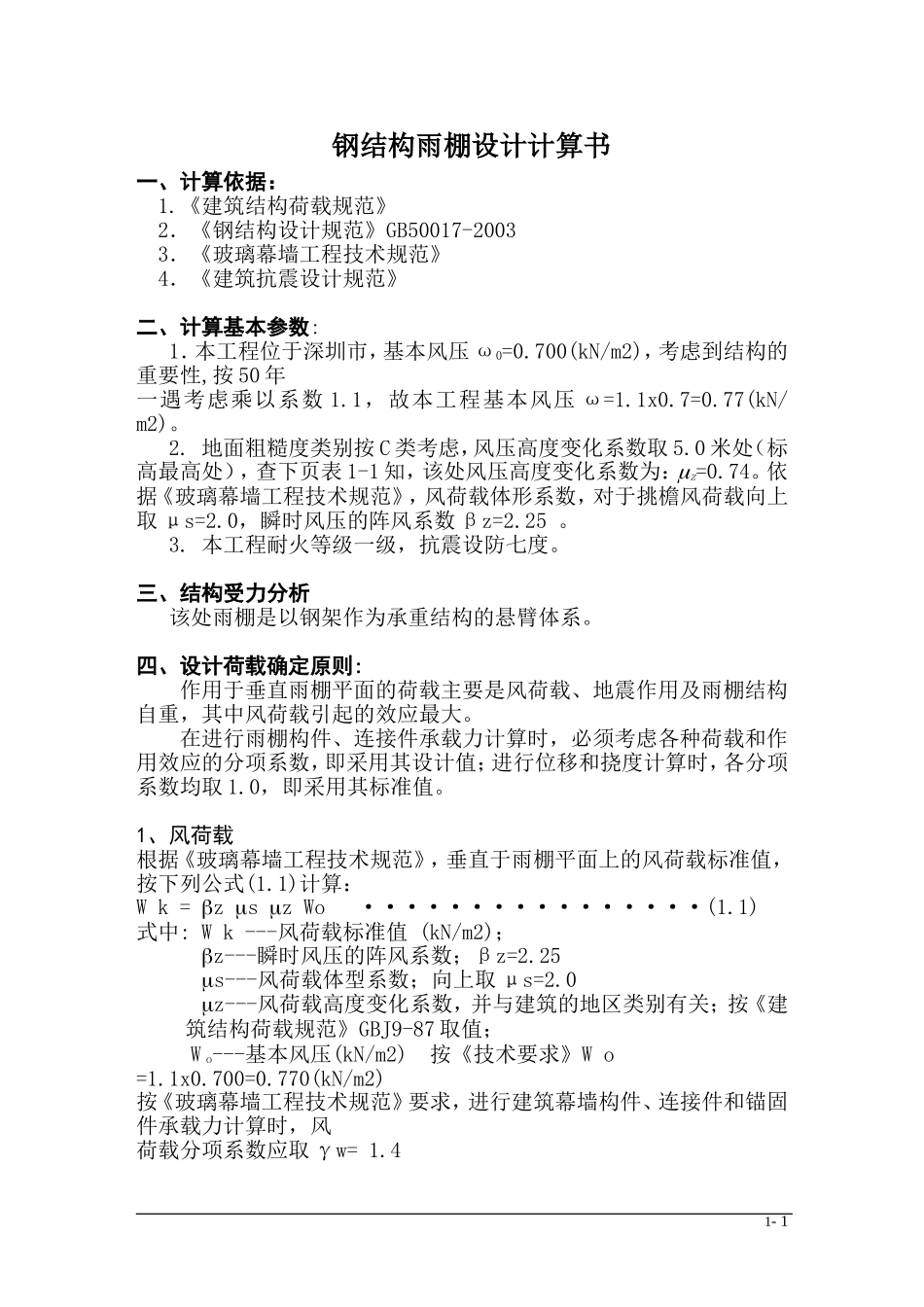

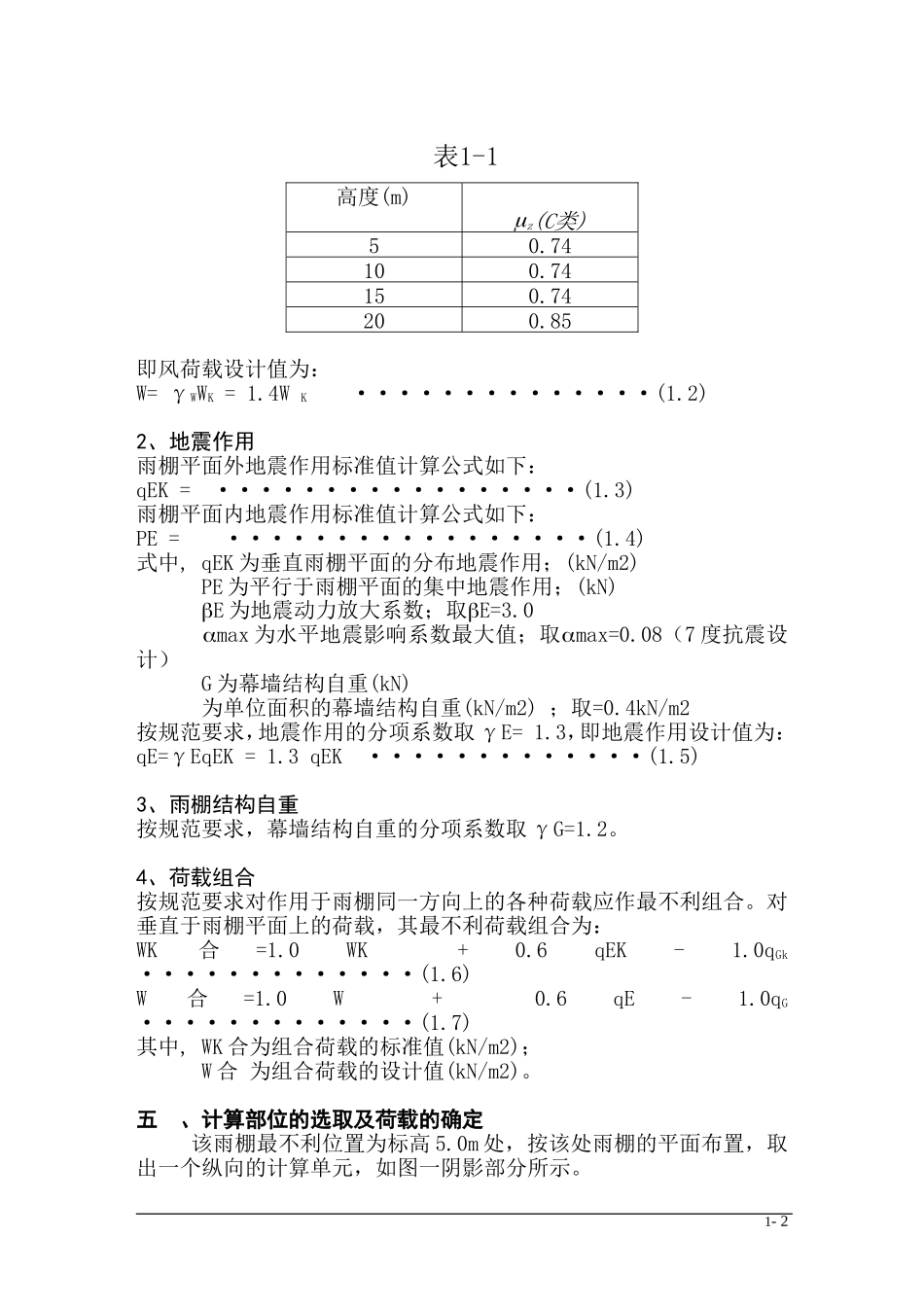

钢结构雨棚设计计算书一、计算依据： 1.《建筑结构荷载规范》 2．《钢结构设计规范》GB50017-2003 3．《玻璃幕墙工程技术规范》 4．《建筑抗震设计规范》 二、计算基本参数: 1．本工程位于深圳市，基本风压 ω0=0.700(kN/m2)，考虑到结构的重要性,按 50 年一遇考虑乘以系数 1.1，故本工程基本风压 ω=1.1x0.7=0.77(kN/m2)。 2. 地面粗糙度类别按 C 类考虑，风压高度变化系数取 5.0 米处（标高最高处），查下页表 1-1 知，该处风压高度变化系数为：z=0.74。依据《玻璃幕墙工程技术规范》，风荷载体形系数，对于挑檐风荷载向上取 μs=2.0，瞬时风压的阵风系数 βz=2.25 。 3. 本工程耐火等级一级，抗震设防七度。三、结构受力分析 该处雨棚是以钢架作为承重结构的悬臂体系。四、设计荷载确定原则: 作用于垂直雨棚平面的荷载主要是风荷载、地震作用及雨棚结构自重，其中风荷载引起的效应最大。 在进行雨棚构件、连接件承载力计算时，必须考虑各种荷载和作用效应的分项系数，即采用其设计值；进行位移和挠度计算时，各分项系数均取 1.0，即采用其标准值。1、风荷载根据《玻璃幕墙工程技术规范》，垂直于雨棚平面上的风荷载标准值，按下列公式(1.1)计算：W k = z s z Wo ················(1.1)式中: W k ---风荷载标准值 (kN/m2)； z---瞬时风压的阵风系数；βz=2.25 s---风荷载体型系数；向上取 μs=2.0 z---风荷载高度变化系数，并与建筑的地区类别有关；按《建筑结构荷载规范》GBJ9-87 取值； W o---基本风压(kN/m2) 按《技术要求》W o =1.1x0.700=0.770(kN/m2)按《玻璃幕墙工程技术规范》要求，进行建筑幕墙构件、连接件和锚固件承载力计算时，风荷载分项系数应取 γw= 1.41- 1表1-1高度(m)z(C类)50.74100.74150.74200.85即风荷载设计值为：W= γWWK = 1.4W K ··············(1.2)2、地震作用雨棚平面外地震作用标准值计算公式如下：qEK = ·················(1.3)雨棚平面内地震作用标准值计算公式如下：PE = ·················(1.4)式中, qEK 为垂直雨棚平面的分布地震作用；(kN/m2) PE 为平行于雨棚平面的集中地震作用；(kN) E 为地震动力放大系数；取E=3.0 max 为水平地震影响系数最大值；取max=0.08（7 度抗震设计） G 为幕墙结构自重(kN) 为单位面积的幕墙结构自重(kN/m2...
