汽车空调构造与维修-9制冷剂的量及压力的检查.ppt.VIP免费

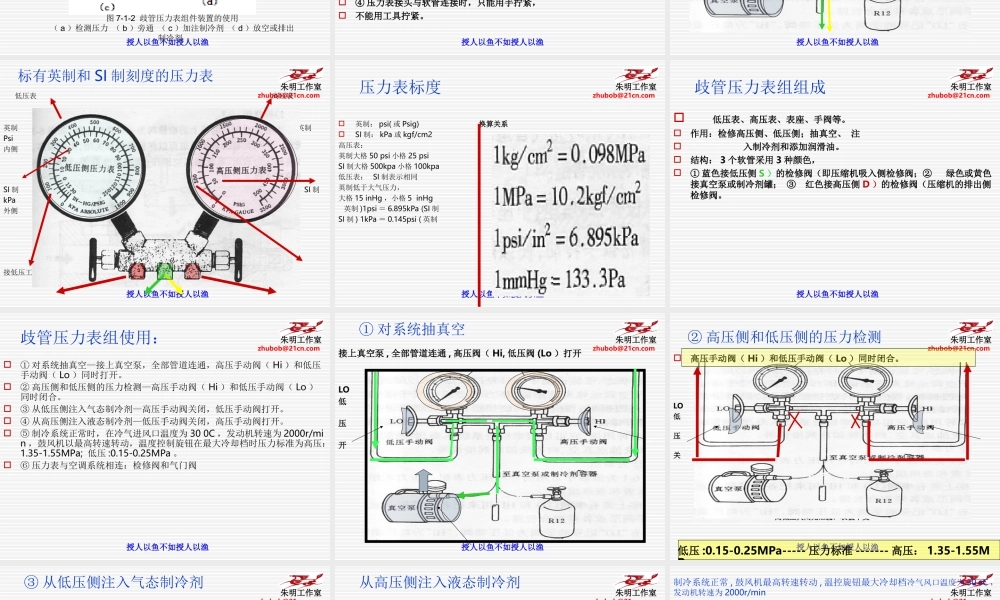

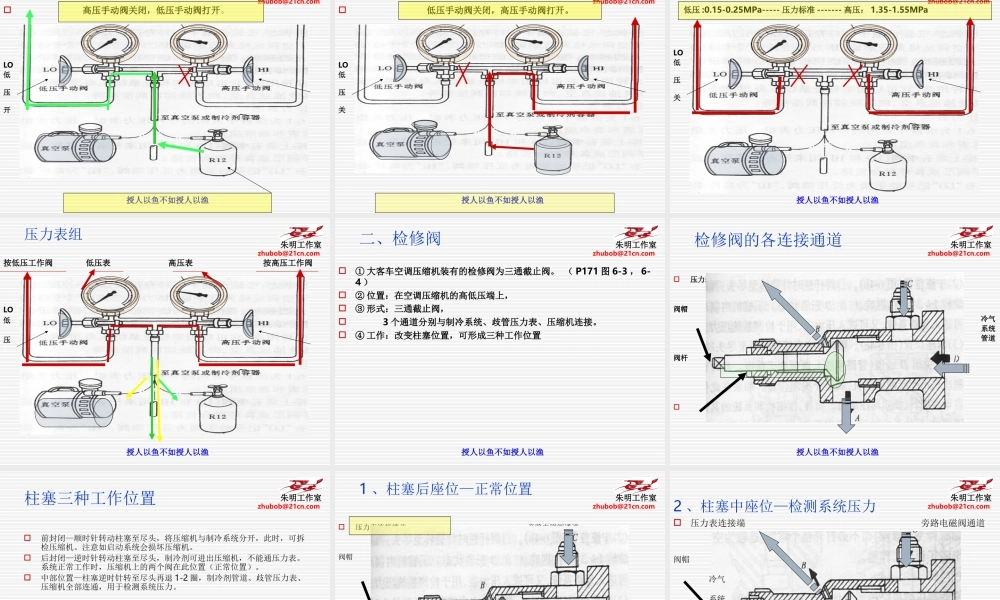

授人以鱼不如授人以渔 朱明工作室zhubob@21cn.com 主讲：朱明 高级技师、经济师 , 工程师 高级技能专业教师 汽车维修工高级考评员第 9 章 汽车空调制冷剂的检查与加注授人以鱼不如授人以渔 朱明工作室zhubob@21cn.com第 9 章 汽车空调制冷剂的检查与加注授人以鱼不如授人以渔 朱明工作室zhubob@21cn.com6-1 常用检测工具空调系统是密闭系统，为判断制冷剂在系统的工作状态，须借助专门仪器——压力表组。授人以鱼不如授人以渔 朱明工作室zhubob@21cn.com图 7-1-1 歧管压力表组件1- 低压表（蓝） 2- 高压表（红） 3- 高压手动阀（ HI ） 4- 高压侧软管（红）5- 维修用软管（黄） 6- 低压侧软管（蓝） 7- 低压侧手动阀（ LO ） 8- 表座 (1) 歧管压力表组件的结构 授人以鱼不如授人以渔 朱明工作室zhubob@21cn.com(2) 歧管压力表组件的使用图 7-1-2 歧管压力表组件装置的使用（ a ）检测压力 （ b ）旁通 （ c ）加注制冷剂 （ d ）放空或排出制冷剂 授人以鱼不如授人以渔 朱明工作室zhubob@21cn.com一、歧管压力表组系统高、低压侧的压力：制冷系统正常时，在冷气进风口温度为 300C ，发动机转速为 2000r/min ，鼓风机以最高转速转动，温度控制旋钮在最大冷却档时压力标准为：高压： 1.35-1.55MPa; 低压 :0.15-0.25MPa 。【注意】① 歧管压力表组件是一件精密仪表，必须细心维护，不要损坏，且要保持清洁。② 不使用时，要防止软管中进入水分和脏物。③ 使用时要把管内空气排尽。④ 压力表接头与软管连接时，只能用手拧紧，不能用工具拧紧。授人以鱼不如授人以渔 朱明工作室zhubob@21cn.com压力表组按低压工作阀 低压表 高压表 按高压工作阀LO HI低 高压 压 真空泵 至真空泵或制冷剂容器 制冷剂容器授人以鱼不如授人以渔 朱明工作室zhubob@21cn.com标有英制和 SI 制刻度的压力表 低压表 高压表英制 英制Psi psi内侧 内侧SI 制 SI 制kPa kPa外侧 外侧 接低压工作阀 真空泵或制冷剂 接高压工作阀授人以鱼不如授人以渔 朱明工作室zhubob@21cn.com压力表标度英制： psi( 或 Psig) 换算关系 SI 制： kPa 或 kgf/cm2高压表：英制大格 50 psi 小格 25 psiSI 制大格 500kpa 小格 100kpa低压表： SI 制表示相同英制低于大气压力，大格 15 inHg ，小格 5 inHg 英制 )1psi ＝ 6.895kPa (SI 制SI ...
