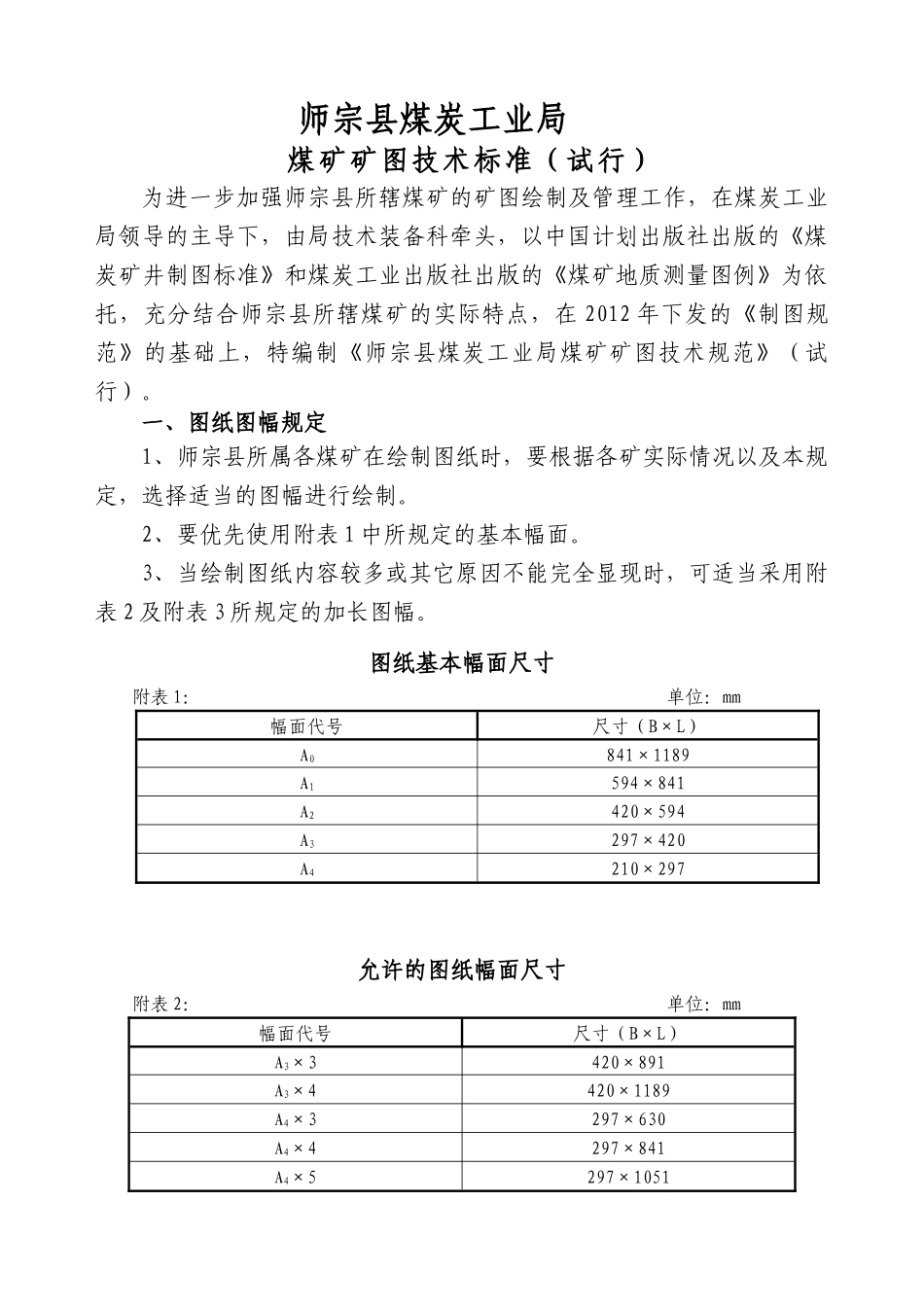

矿图标准规范_第1页
1/34
矿图标准规范_第2页
2/34
矿图标准规范_第3页
3/34
师宗县煤炭工业局 煤矿矿图技术标准(试行)为进一步加强师宗县所辖煤矿的矿图绘制及管理工作,在煤炭工业局领导的主导下,由局技术装备科牵头,以中国计划出版社出版的《煤炭矿井制图标准》和煤炭工业出版社出版的《煤矿地质测量图例》为依托,充分结合师宗县所辖煤矿的实际特点,在 2012 年下发的《制图规范》的基础上,特编制《师宗县煤炭工业局煤矿矿图技术规范》(试行)。一、图纸图幅规定1、师宗县所属各煤矿在绘制图纸时,要根据各矿实际情况以及本规定,选择适当的图幅进行绘制。2、要优先使用附表 1 中所规定的基本幅面。3、当绘制图纸内容较多或其它原因不能完全显现时,可适当采用附表 2 及附表 3 所规定的加长图幅。图纸基本幅面尺寸附表 1: 单位:mm幅面代号尺寸(B×L)A0841×1189A1594×841A2420×594A3297×420A4210×297允许的图纸幅面尺寸附表 2: 单位:mm幅面代号尺寸(B×L)A3×3420×891A3×4420×1189A4×3297×630A4×4297×841A4×5297×1051图纸加长幅面尺寸附表 3: 单位:mm幅面代号尺寸(B×L)幅面代号尺寸(B×L)A0×21189×1682A3×5420×1486A0×31189×2523A3×6420×1783A1×3841×1783A3×7420×2080A1×4841×2378A4×6297×1261A2×3594×1261A4×7297×1471A2×4594×1682A4×8297×1682A2×5594×2102A4×9297×1892二、图纸图框要求绘制图纸时,在图纸上必须采用双实线绘制图框,其中:外框线为粗实线,宽度为 1.0mm;内框线为细实线,宽度为 0.2mm;内外线间距见下图:图框尺寸单位:mm幅面代号A0A1A2A3A4B×L841×1189594×841420×594297×420210×297A25D10 三、标题栏画法及要求1、标题栏必须置于图纸右下角并与经纬网重合,要求标题栏的方向应与看图方向一致。2、标题栏绘制要求外框线宽 0.5mm, 内框线宽 0.25mm。3、标题栏内需签字的内容,必须由相关负责人签字,严禁直接打印。4、标题栏中必须显示图纸编号、绘制人、审查人、比例、绘制日期等内容。5、标题栏绘制格式参照以下规定:四、图纸编号规定1、各矿图纸应按以下要求统一进行编号:SM-XX-002、图纸编号说明1)首字母“SM”为师宗煤矿代码,各矿必须使用。2)第二组代码“XX”为煤矿名称代码,规定统一用矿井名称缩写字母表示,例如:丹凤煤矿——DF 3)常用图纸的具体编号见附表 4 规定,其它图纸的编号可根据各矿实际情况顺沿。4)图纸编号定型例如:朝阳煤矿一号井采掘工程平面图图号栏应为:SZ-CYY-03丹...
