某电力公司厂用电设备安装作业指导书VIP免费

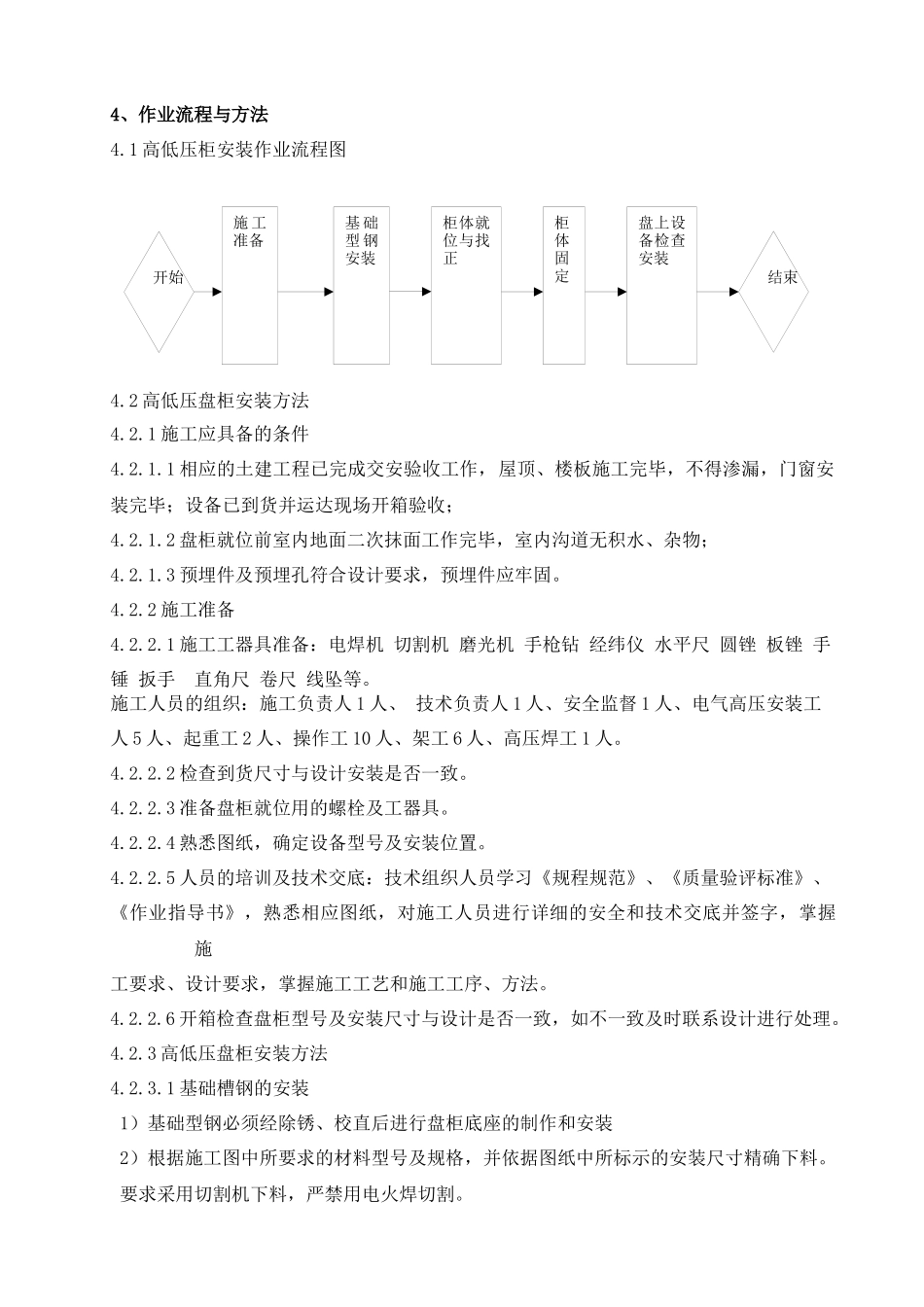

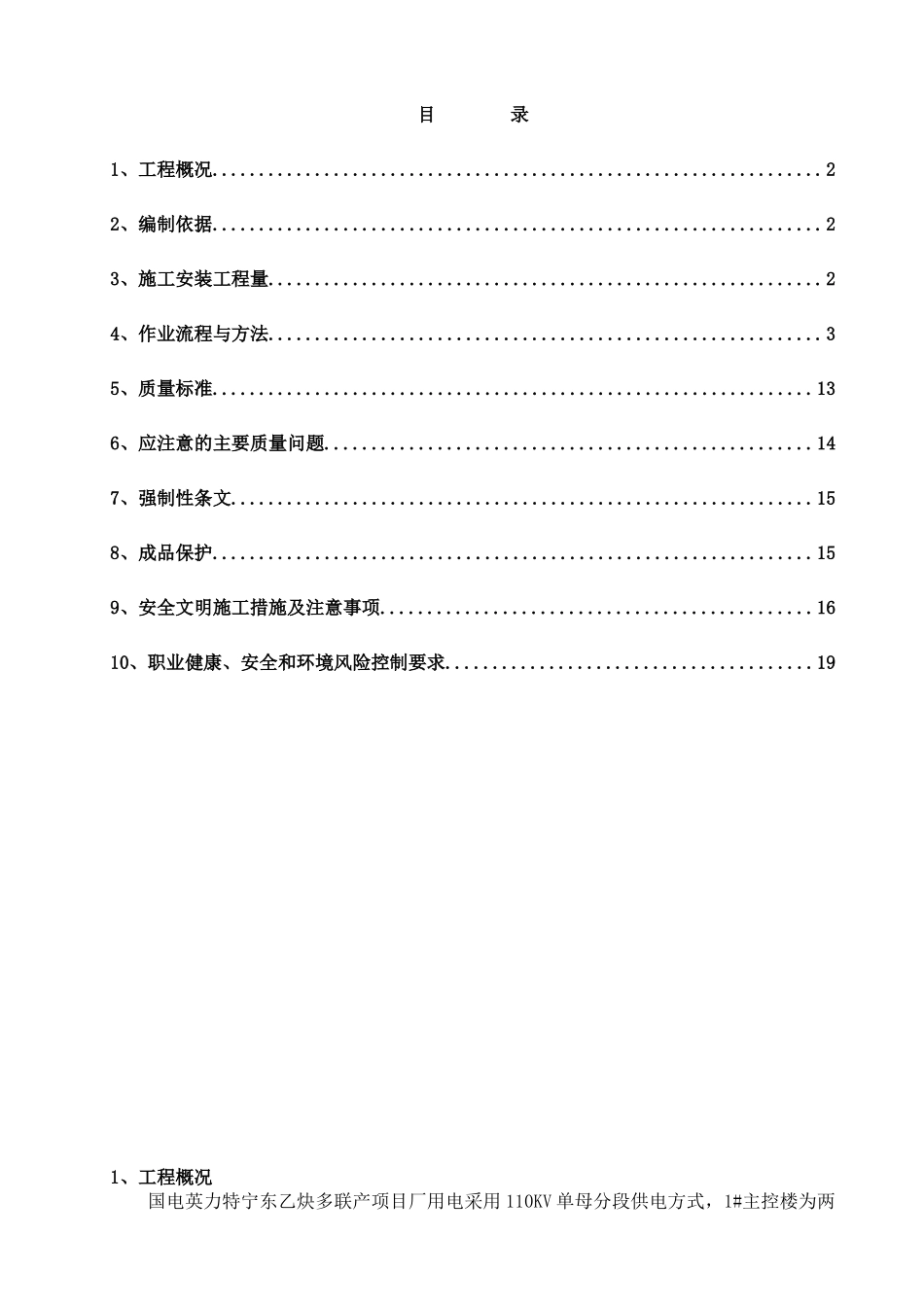

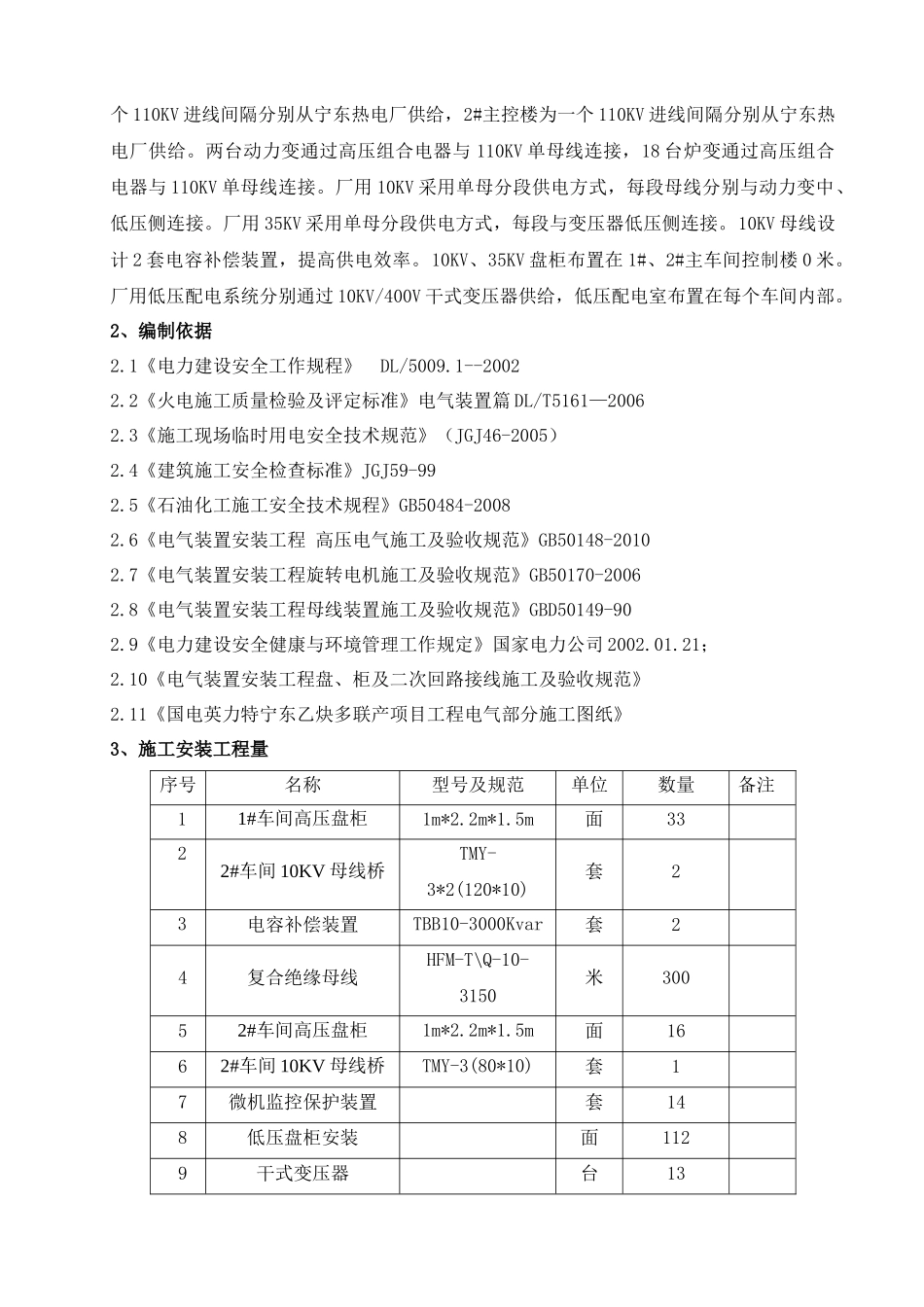

目 录1、工程概况.................................................................22、编制依据.................................................................23、施工安装工程量...........................................................24、作业流程与方法...........................................................35、质量标准................................................................136、应注意的主要质量问题....................................................147、强制性条文..............................................................158、成品保护................................................................159、安全文明施工措施及注意事项..............................................1610、职业健康、安全和环境风险控制要求.......................................191、工程概况国电英力特宁东乙炔多联产项目厂用电采用 110KV 单母分段供电方式，1#主控楼为两个 110KV 进线间隔分别从宁东热电厂供给，2#主控楼为一个 110KV 进线间隔分别从宁东热电厂供给。两台动力变通过高压组合电器与 110KV 单母线连接，18 台炉变通过高压组合电器与 110KV 单母线连接。厂用 10KV 采用单母分段供电方式，每段母线分别与动力变中、低压侧连接。厂用 35KV 采用单母分段供电方式，每段与变压器低压侧连接。10KV 母线设计 2 套电容补偿装置，提高供电效率。10KV、35KV 盘柜布置在 1#、2#主车间控制楼 0 米。厂用低压配电系统分别通过 10KV/400V 干式变压器供给，低压配电室布置在每个车间内部。2、编制依据2.1《电力建设安全工作规程》 DL/5009.1--20022.2《火电施工质量检验及评定标准》电气装置篇 DL/T5161—20062.3《施工现场临时用电安全技术规范》（JGJ46-2005）2.4《建筑施工安全检查标准》JGJ59-992.5《石油化工施工安全技术规程》GB50484-20082.6《电气装置安装工程 高压电气施工及验收规范》GB50148-20102.7《电气装置安装工程旋转电机施工及验收规范》GB50170-20062.8《电气装置安装工程母线装置施工及验收规范》GBD50149-902.9《电力建设安全健康与环境管理工作规定》国家电力公司 2002.01.21；2.10《电气装置安装工程盘、柜及二次回路接线施工及验收规范》2.11《国电英力特宁东乙炔多联产项目工程电气部分施工图纸》3、施工安装工程量序号名称型号及规范...
