电力沟道及管井管线预埋工程施工组织设计VIP免费

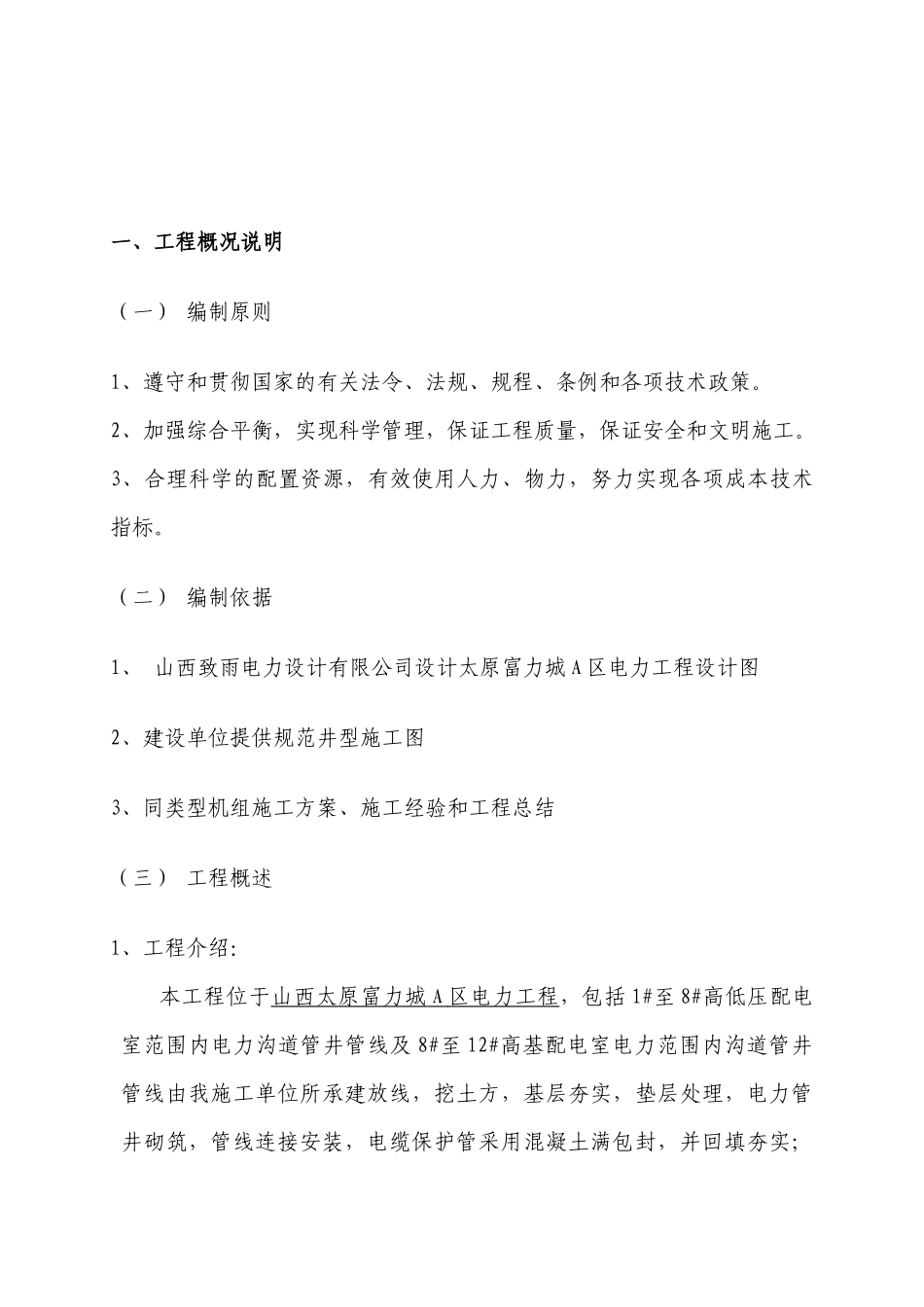

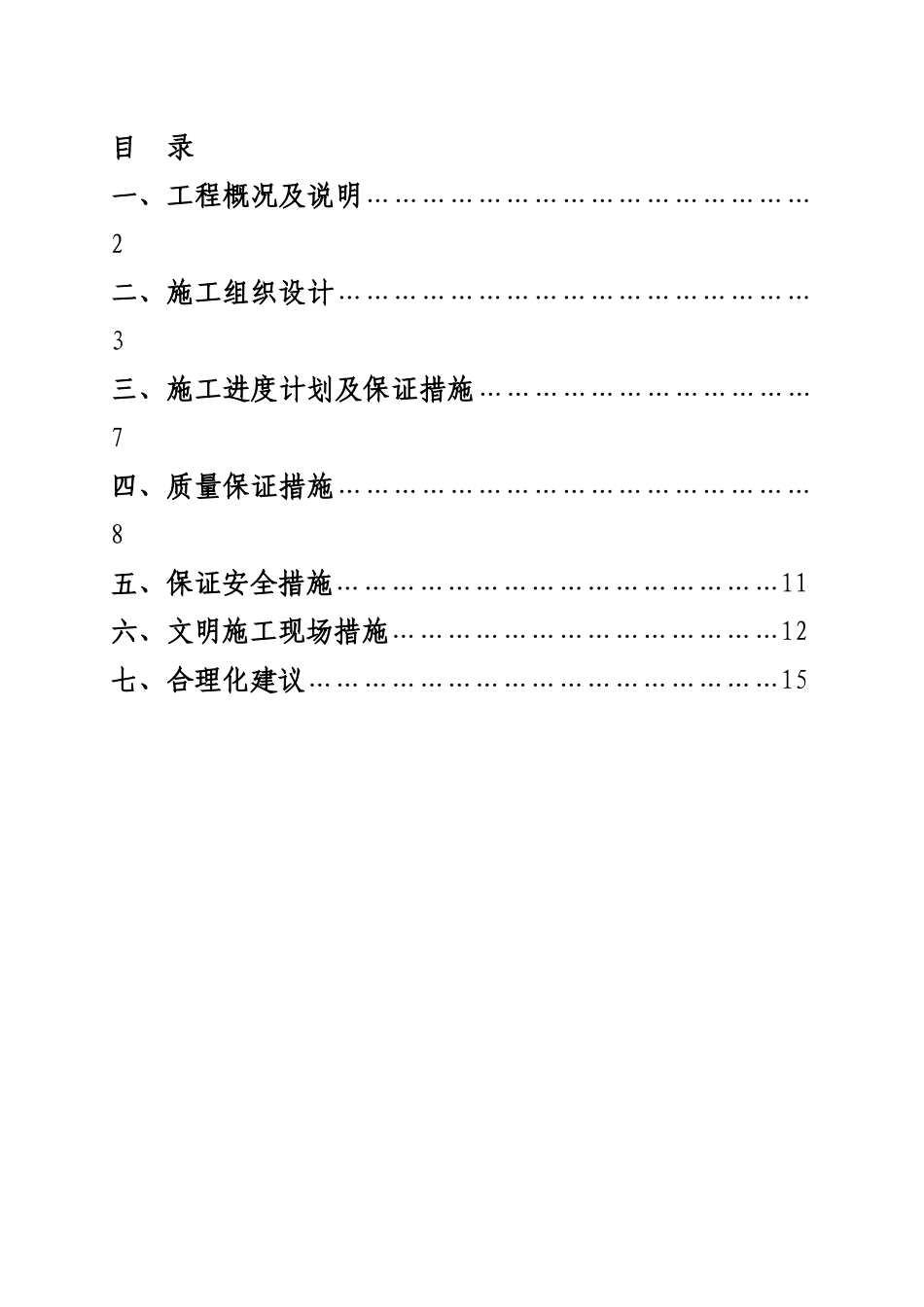

工程名称：山西太原富力城 A 区 电力沟道及管井管线预埋工程施 工 组 织 设 计编制： 朱由海 日期： 2009-10-9 审核： 日期： 批准： 日期： 广东恒量建设工程有限公司2009 年 10 月 9 日目 录一、工程概况及说明…………………………………………2二、施工组织设计……………………………………………3三、施工进度计划及保证措施………………………………7四、质量保证措施……………………………………………8五、保证安全措施…………………………………………11六、文明施工现场措施……………………………………12七、合理化建议……………………………………………15一、工程概况说明（一） 编制原则1、遵守和贯彻国家的有关法令、法规、规程、条例和各项技术政策。2、加强综合平衡，实现科学管理，保证工程质量，保证安全和文明施工。3、合理科学的配置资源，有效使用人力、物力，努力实现各项成本技术指标。（二） 编制依据1、 山西致雨电力设计有限公司设计太原富力城 A 区电力工程设计图2、建设单位提供规范井型施工图3、同类型机组施工方案、施工经验和工程总结（三） 工程概述1、工程介绍：本工程位于山西太原富力城 A 区电力工程 ，包括 1#至 8#高低压配电室范围内电力沟道管井管线及 8#至 12#高基配电室电力范围内沟道管井管线由我施工单位所承建放线，挖土方，基层夯实，垫层处理，电力管井砌筑，管线连接安装，电缆保护管采用混凝土满包封，并回填夯实；为确保施工安全、施工质量、按期完成本工程任务，特制定此施工组织设计。二、施工组织设计1、工程规模及主要工程量：（1）新建 2.2*2.0 电力砖混沟道，长 150.5 米（2）新建 1.6*1.3 电力砖混沟道，长 1161 米（3）土建人孔井 95 座，A、直通井 17 座；内径规格：2.4*1.3*1.8 B、转角井 16 座；内径规格：2.8*2.2*1.3*1.8C、三通井 2 座；内径规格：3.2*2.3*1.3*1.8D、135 度井 3 座，内径规格：3.2*1.3*1.8D、沟道井 59 座；内径规格：1.6*1.3 （4）敷设 Φ 150 PVC-C 电力专用保护管总长 12027 米。（5）土方根据现场实际量计算2、工程特点：（1）电力井墙体为砖混结构，M10 砂浆，365mm 砖混墙砌体，顶板用C25 混凝土浇筑，抗渗指标 S6 水泥标号不得少于 275#，强度等级 C20 垫层 150 mm，做聚氨脂防水涂料，外墙抹水泥砂浆保护层，内层同样。（2）电力井顶板上方埋伏土不得小于 1 米，不得大...
