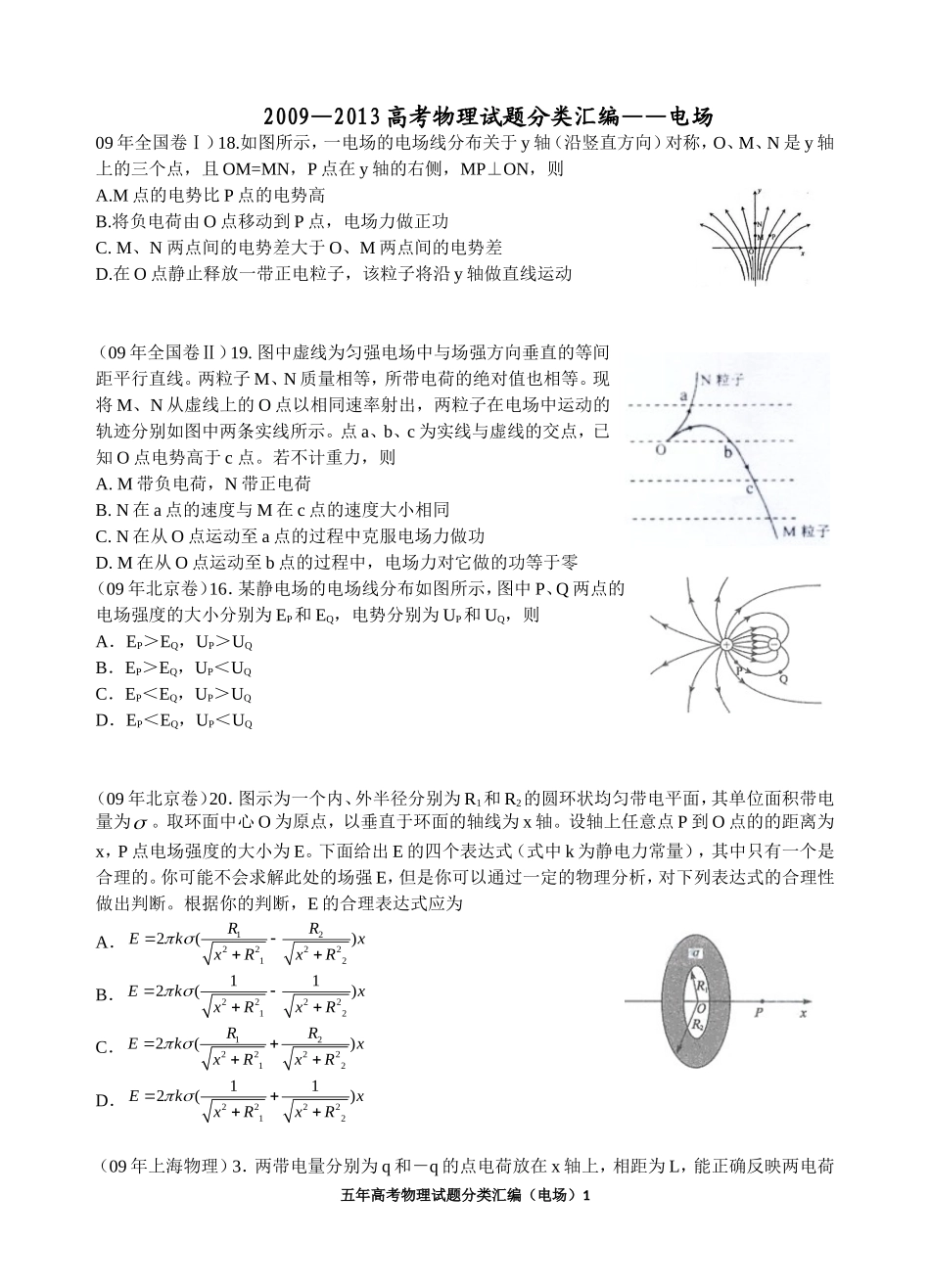

2009—2013 高考物理试题分类汇编——电场09 年全国卷Ⅰ）18.如图所示，一电场的电场线分布关于 y 轴（沿竖直方向）对称，O、M、N 是 y 轴上的三个点，且 OM=MN，P 点在 y 轴的右侧，MP⊥ON，则A.M 点的电势比 P 点的电势高B.将负电荷由 O 点移动到 P 点，电场力做正功C. M、N 两点间的电势差大于 O、M 两点间的电势差D.在 O 点静止释放一带正电粒子，该粒子将沿 y 轴做直线运动（09 年全国卷Ⅱ）19. 图中虚线为匀强电场中与场强方向垂直的等间距平行直线。两粒子 M、N 质量相等，所带电荷的绝对值也相等。现将 M、N 从虚线上的 O 点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所示。点 a、b、c 为实线与虚线的交点，已知 O 点电势高于 c 点。若不计重力，则A. M 带负电荷，N 带正电荷B. N 在 a 点的速度与 M 在 c 点的速度大小相同C. N 在从 O 点运动至 a 点的过程中克服电场力做功D. M 在从 O 点运动至 b 点的过程中，电场力对它做的功等于零（09 年北京卷）16．某静电场的电场线分布如图所示，图中 P、Q 两点的电场强度的大小分别为 EP和 EQ，电势分别为 UP和 UQ，则A．EP＞EQ，UP＞UQ B．EP＞EQ，UP＜UQC．EP＜EQ，UP＞UQD．EP＜EQ，UP＜UQ（09 年北京卷）20．图示为一个内、外半径分别为 R1和 R2的圆环状均匀带电平面，其单位面积带电量为 。取环面中心 O 为原点，以垂直于环面的轴线为 x 轴。设轴上任意点 P 到 O 点的的距离为x，P 点电场强度的大小为 E。下面给出 E 的四个表达式（式中 k 为静电力常量），其中只有一个是合理的。你可能不会求解此处的场强 E，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断。根据你的判断，E 的合理表达式应为A．122222122()RREkxxRxR B．222212112()EkxxRxR C．122222122()RREkxxRxR D．222212112()EkxxRxR （09 年上海物理）3．两带电量分别为 q 和－q 的点电荷放在 x 轴上，相距为 L，能正确反映两电荷五年高考物理试题分类汇编（电场）1连线上场强大小 E 与 x 关系的是图（09 年上海物理）7．位于 A、B 处的两个带有不等量负电的点电荷在平面内电势分布如图所示，图中实线表示等势线，则A．a 点和 b 点的电场强度相同B．正电荷从 c 点移到 d 点，电场力做正功C．负电荷从 a 点移到 c 点...
