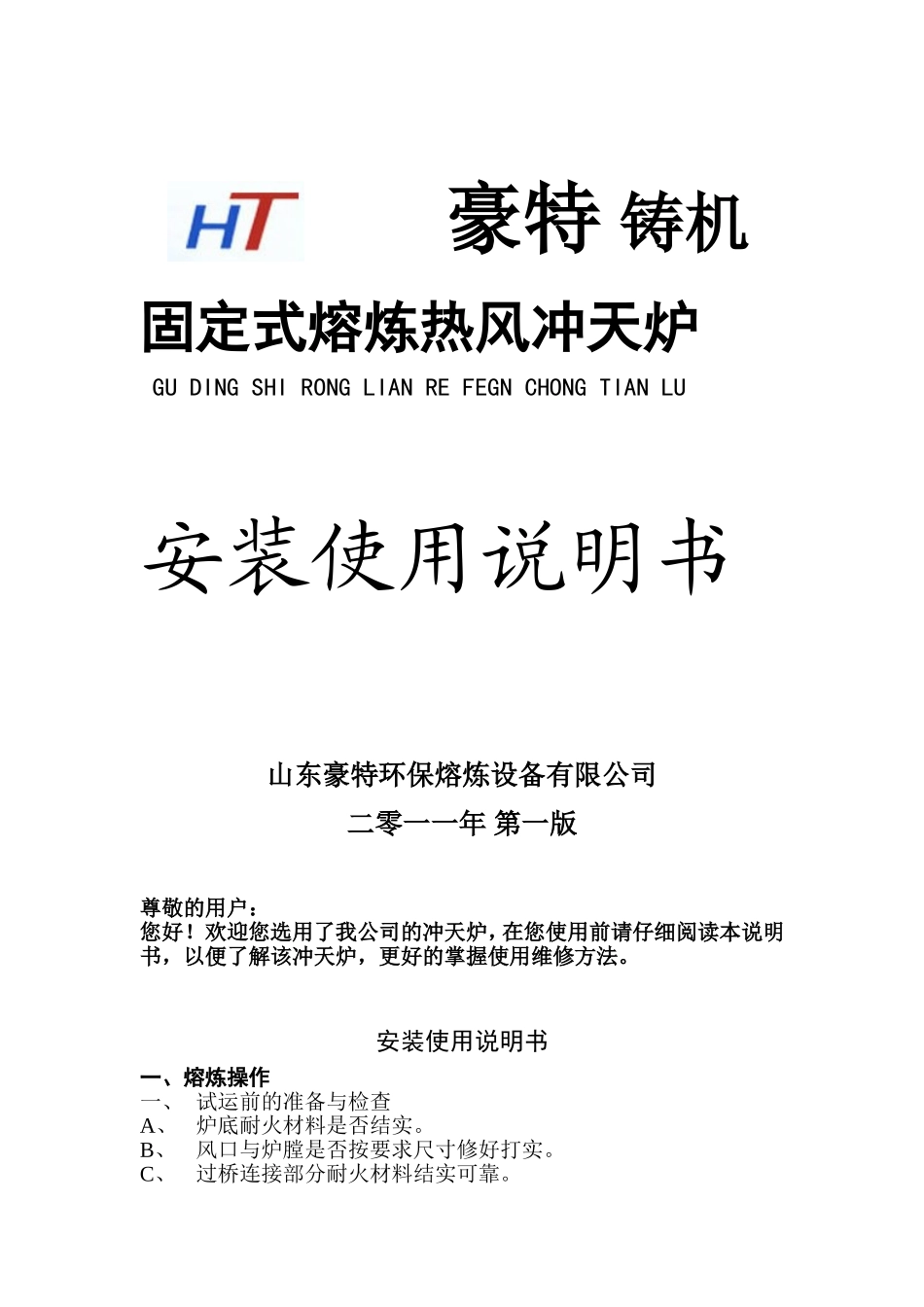

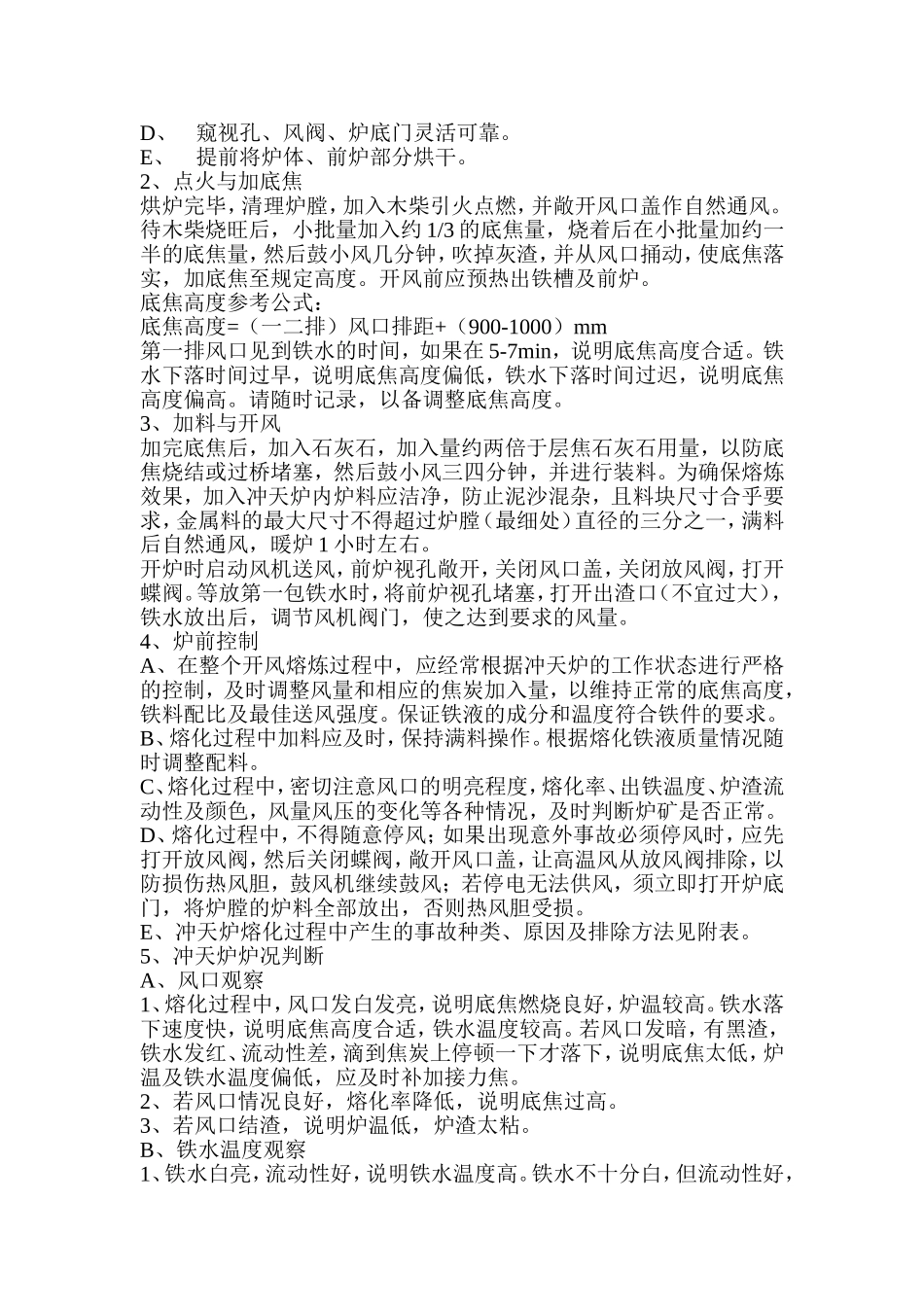

豪特 铸机固定式熔炼热风冲天炉GU DING SHI RONG LIAN RE FEGN CHONG TIAN LU安装使用说明书山东豪特环保熔炼设备有限公司二零一一年 第一版尊敬的用户:您好!欢迎您选用了我公司的冲天炉,在您使用前请仔细阅读本说明书,以便了解该冲天炉,更好的掌握使用维修方法。安装使用说明书一、熔炼操作一、 试运前的准备与检查A、炉底耐火材料是否结实。B、风口与炉膛是否按要求尺寸修好打实。C、过桥连接部分耐火材料结实可靠。D、窥视孔、风阀、炉底门灵活可靠。E、提前将炉体、前炉部分烘干。2、点火与加底焦烘炉完毕,清理炉膛,加入木柴引火点燃,并敞开风口盖作自然通风。待木柴烧旺后,小批量加入约 1/3 的底焦量,烧着后在小批量加约一半的底焦量,然后鼓小风几分钟,吹掉灰渣,并从风口捅动,使底焦落实,加底焦至规定高度。开风前应预热出铁槽及前炉。底焦高度参考公式:底焦高度=(一二排)风口排距+(900-1000)mm第一排风口见到铁水的时间,如果在 5-7min,说明底焦高度合适。铁水下落时间过早,说明底焦高度偏低,铁水下落时间过迟,说明底焦高度偏高。请随时记录,以备调整底焦高度。3、加料与开风加完底焦后,加入石灰石,加入量约两倍于层焦石灰石用量,以防底焦烧结或过桥堵塞,然后鼓小风三四分钟,并进行装料。为确保熔炼效果,加入冲天炉内炉料应洁净,防止泥沙混杂,且料块尺寸合乎要求,金属料的最大尺寸不得超过炉膛(最细处)直径的三分之一,满料后自然通风,暖炉 1 小时左右。开炉时启动风机送风,前炉视孔敞开,关闭风口盖,关闭放风阀,打开蝶阀。等放第一包铁水时,将前炉视孔堵塞,打开出渣口(不宜过大),铁水放出后,调节风机阀门,使之达到要求的风量。4、炉前控制A、在整个开风熔炼过程中,应经常根据冲天炉的工作状态进行严格的控制,及时调整风量和相应的焦炭加入量,以维持正常的底焦高度,铁料配比及最佳送风强度。保证铁液的成分和温度符合铁件的要求。B、熔化过程中加料应及时,保持满料操作。根据熔化铁液质量情况随时调整配料。C、熔化过程中,密切注意风口的明亮程度,熔化率、出铁温度、炉渣流动性及颜色,风量风压的变化等各种情况,及时判断炉矿是否正常。D、熔化过程中,不得随意停风;如果出现意外事故必须停风时,应先打开放风阀,然后关闭蝶阀,敞开风口盖,让高温风从放风阀排除,以防损伤热风胆,鼓风机继续鼓风;若停电无法供风,须立即打开炉底门,将炉膛的炉料全部放出,否...
