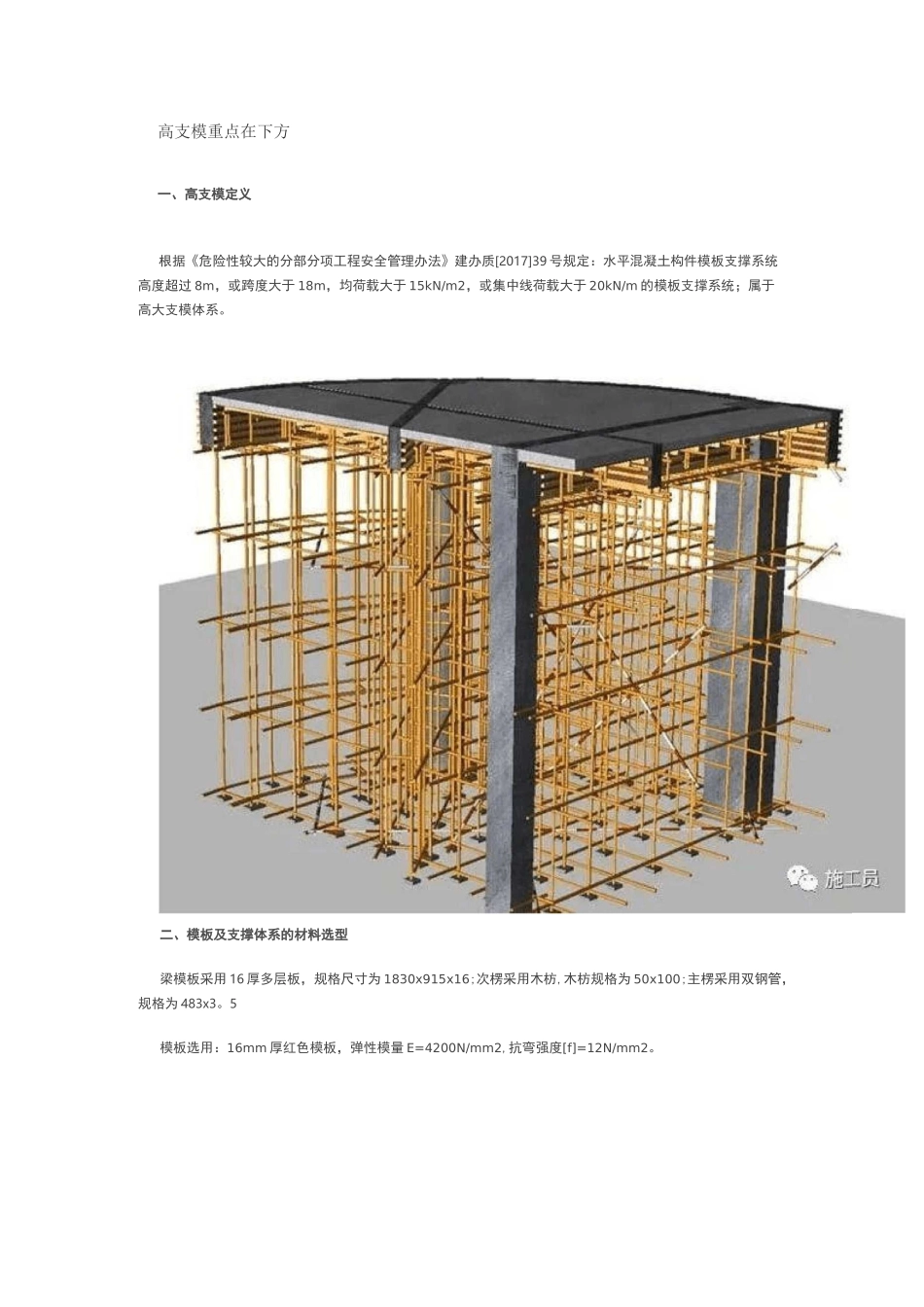

高支模重点在下方一、高支模定义根据《危险性较大的分部分项工程安全管理办法》建办质[2017]39 号规定：水平混凝土构件模板支撑系统高度超过 8m，或跨度大于 18m，均荷载大于 15kN/m2，或集中线荷载大于 20kN/m 的模板支撑系统；属于高大支模体系。二、模板及支撑体系的材料选型梁模板采用 16 厚多层板，规格尺寸为 1830x915x16;次楞采用木枋,木枋规格为 50x100;主楞采用双钢管，规格为 483x3。5模板选用：16mm 厚红色模板，弹性模量 E=4200N/mm2,抗弯强度[f]=12N/mm2。■i高支模区域楼板满堂支撑支撑体系采用扣件式钢管架（扣件式满堂支撑架体系），梁下支撑体系采用扣件式钢管架（梁底支撑采用顶托）。主龙骨采用 48.3x3.5 普通钢管，抗弯强度 205.0N/mm2。扣件拧紧力矩达 40-65N.m,单扣件抗滑承载力可取 8.0x0.6=4.8kNo次龙骨：50x100x2000mm 木枋,抗剪强度设计值 1.3N/mm2,抗弯强度设计值 13N/mm2,弹性模量为 8415N/壷转扣直角扣模板次龙骨主龙骨钢菅扣件对拉援杆其它配梁支模l&nn 停红色模领，规格尺寸为 103OX915X15>弾性模量E=4200N/mm2/抗葺强虞50+100^2000nuii 林<^48.3X3.5 普通钢管，抗曹强度205.iOH/nia^拧紧力拒达生 X65N.ni.卑扣件抗滑嫩载力可取 8+0X0.6^4.gkNoM14[J 型可调顶托板支4K16ran 厚红色模板，规格尺寸为133QX915X16^弹性模蚩 E=^200N/mjnS；抗弯强度[f]~12N/mni^50+100*2000HUR木方<1>43.3X3.5 普通钢管，抗音强度SOS.Oy/mm%拧紧力拒达生心65N.m,单扌口件抗滑承载力可取8,0X0.6=4.BkN.13U 型可调顶托施工员高支模材料参数u 托鰹杆直径.37-39im,与立杆钢管内笋间隙序大于.7U 型顶托直径 14mm 对拉螺杆三、架设方案1、大截面梁搭设方案1）架体平立面设计：梁板体系共立杆，高大模板支撑体系采用扣件式钢管支撑体系搭设，梁底位置增设扣件式钢管架与满堂架用扣件连接，尺寸为 900x900mm，架体步距 1200mm。梁两侧立杆增设通长纵向水平找平杆；梁侧设置双钢管背楞，用 M14 对拉螺杆对拉加固，间距 500mm。2）架体构造措施：所有满堂支撑架体四周搭设连续竖向剪刀撑，支撑体系内部每隔 4.5m 搭设竖向和水平向剪刀撑。水平剪刀撑设置在架体底部扫地杆位置一道、梁底下第一步水平杆位置一道，层高较高的楼层中间设置一道，在架体中间水平杆位置满铺一道水平安全兜网。3）架体起步时立杆接头位置交错设置，用 6m 立杆和 4m 立杆、4m 立杆和 3m、2m 和 3m 的立杆交错布置作...
