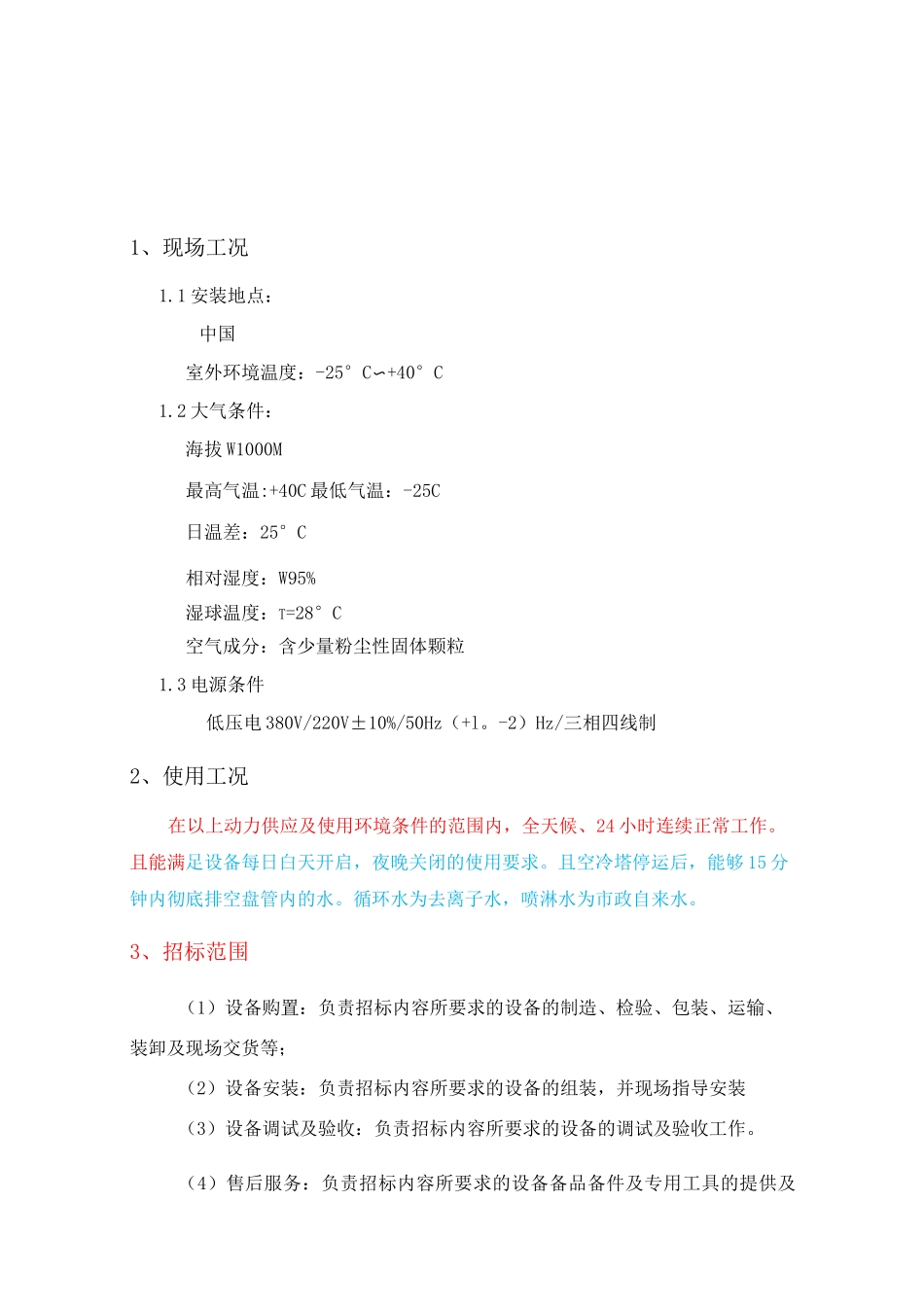

1、现场工况1.1 安装地点:中国室外环境温度:-25°C〜+40°C1.2 大气条件:海拔 W1000M最高气温:+40C 最低气温:-25C日温差:25°C相对湿度:W95%湿球温度:T=28°C空气成分:含少量粉尘性固体颗粒1.3 电源条件低压电 380V/220V±10%/50Hz(+l。-2)Hz/三相四线制2、使用工况在以上动力供应及使用环境条件的范围内,全天候、24 小时连续正常工作。且能满足设备每日白天开启,夜晚关闭的使用要求。且空冷塔停运后,能够 15 分钟内彻底排空盘管内的水。循环水为去离子水,喷淋水为市政自来水。3、招标范围(1)设备购置:负责招标内容所要求的设备的制造、检验、包装、运输、装卸及现场交货等;(2)设备安装:负责招标内容所要求的设备的组装,并现场指导安装(3)设备调试及验收:负责招标内容所要求的设备的调试及验收工作。(4)售后服务:负责招标内容所要求的设备备品备件及专用工具的提供及售后服务工作。(5)全套中文技术资料(包括安装、调试、使用、维护和保养说明书、备品备件清单等);每台设备提供全套中文技术资料(包括安装、调试、使用、维护和保养说明书、备品备件清单等);提供设备所有备品备件、易损件名称、图号(规格型号)纸质清单和电子清单(光盘)。4、设计、结构和参数要求4.1 设计总则4.1.1 闭式冷却塔应为专门从事该设备制造的生产厂家的产品,并应按本规范书的要求提供完整的设计,组装和性能资料、图纸及外观图片、内部图片(包括风机、电动机、盘管、接头、填料及其他零部件)。4.1.2 横流闭式冷却塔应采用模块式,4 台空冷塔沿东西方向并排安装,空冷塔南北两侧进风,进出水母管从南北两侧引出,检修门开在空冷塔的东西两侧。4.1.3 闭式冷却塔应包括塔体壁板(包括进风格栅)、风机、冷却盘管、喷淋循环水系统、喷淋布水系统、水过滤器、集水箱以及为满足闭式冷却塔安全运行、维护所必须的附件。4.1.4 冷却塔性能及整体使用寿命投标方承诺不低于 15 年,长期浸泡在水中的关键材料(填料、集水盘、布水系统等)应保证常年运转所必须的耐蚀性、耐用性、耐寒性。冷却塔应具备防风沙、喷淋水自动除垢功能。4.2 闭式冷却塔结构、性能4.2.1 框架结构a)闭式冷却塔采用框架承重结构形式。框架结构均应采用型钢(如槽钢、角钢等)制造,钢构件应进行防腐处理。框架各构件的连接应采用焊接或螺栓连接。b)闭式冷却塔应设沿冷却塔组合塔体长度方向的两侧放置进风格栅。进风格栅的角度、叶片数及其设置位...
